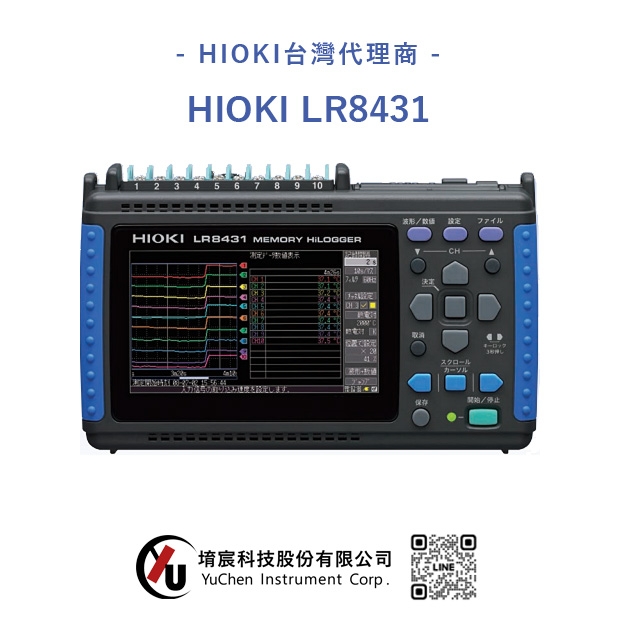

HIOKI LR8431產品特色

這款緊湊型記錄儀擅長從生產線到研發的各種環境

適用於以下應用：
●評估電動車和混合動力車輛中使用的電動機和變頻器，LR8431-20可對高速，高阻目標進行穩定，低噪聲的測量。
●空調設備的效率測量和性能評估LR8431-20支持同時多點測量，例如多個空調寄存器的輸入和輸出或內部組件的溫度。
●電子設備內部元件的溫度測量和性能評估LR8431-20與風速轉換器一起使用，可以測量設備外殼內的冷卻效率。

10通道記錄儀仍然只有您的手掌大小

超緊湊，便於攜帶。

測量溫度和電壓時，無需擔心測量對象的不同電位。
所有十個模擬通道都是隔離的。
即使在同時測量溫度和電壓時，也可消除通道間干擾和電擊危險。
四個脈衝通道非常適合計算旋轉脈衝以測量旋轉速度。（脈衝輸入共用接地。）

*通過使用半導體繼電器可以實現通道之間的隔離。
不得在每個通道之間施加超過產品規格的電壓，例如源自雷電或其他來源的電壓; 否則繼電器會短路並且錄音機會損壞。

數據記錄器，採樣率為10 ms，跨所有通道記錄

在EV•HV•PHV的開發過程中需要測量負載的突然變化，對於這些變化，多通道，10 ms採樣是必不可少的。
HiLOGGER可以跟踪以前可用的100 ms採樣間隔無法跟踪的波形。

具有USB閃存驅動器和CF卡支持

LR8431-20可以在USB閃存盤上記錄測量數據，以便輕鬆傳輸到計算機。
在長期測量應用中，它還可以記錄到可靠的緊湊型閃存卡，以增加安心。

在實時錄製期間更換存儲媒體。
在錄製過程中使用新的存儲介質切換出滿載的存儲介質而不停止測量，以便您可以分析到目前為止記錄的任何數據。

*在高速錄製期間，請務必在移除前者後的2分鐘內插入新的存儲媒體。
*僅使用符合嚴格工業標準的HIOKI CF卡，用於長期存儲重要數據。不保證非HIOKI CF卡的操作。

包含具有測量和分析功能的PC應用程序

提供的Logger Utility軟件可以在PC上處理測量數據。
使用提供的Logger Utility軟件實時在PC上記錄數據。
在錄製期間查看過去的數據。
使用USB將PC連接到HiLOGGER。
* USB連接照片描繪了LR8400。

HIOKI LR8431 DATA LOGGER(資料收集器) 產品規格

通道數	類比10ch掃描絕緣輸入(帶M3壓緊端子的端子板)+脈衝輸入4ch(脈衝輸入的通道全部和主機共地)
測量物件	[電壓]100mV～60V，1-5V f.s.，6檔量程，最高解析度5μV [溫度：熱電偶] -200℃ ～2000℃ (根據所用感測器不同而不同)，1檔量程(K, J, E, T, N, R, S, B)，最高解析度0.1℃ [溫度：熱電阻]無此功能 [濕度]無此功能 [脈衝累積] 0～1000M count，1檔量程(無電壓a 接點，開路集電極為電壓輸入)，最高解析度1count [轉數變化] 0～5000/n (r/s) f.s. ，1檔量程 (和脈衝累積相同的輸入信號)，解析度1/n (r/s) ※n為每1轉的脈衝數時1～1000
最大輸入電壓	DC 60V (模擬輸入)，DC -5V ～ 10V (脈衝輸入)
對地間最大額定電壓	AC 30Vrms或DC 60V (輸入通道和外殼間，各輸入通道之間外加的安全電壓)
記錄間隔	10ms～1小時，19種設置(每個記錄間隔都是所有通道高速掃描)
數字濾波器	OFF/50Hz/60Hz(自動設置切斷頻率)
存儲容量	記憶體3.5MW，CF卡/U盤(保證HIOKI原裝CF卡的操作)
外部介面	USB2.0系列迷你B×1，功能：PC控制，將CF卡內的測量資料傳輸至電腦(U盤內的資料不能通過USB通訊傳輸至電腦) CF卡/U盤的驅動間可複製
顯示幕	4.3英寸WQVGA-TFT彩色液晶(480 × 272點)
功能	即時保存至CF卡/U盤，數值運算等
電源	AC 適配器Z1005 (AC100 ～ 240V，50/60Hz)，電池組9780 / 連續使用時間：約2.5h，12V電池(DC10 ～ 16V，連接線請來電諮詢，配線為3m 以內)
體積及重量	176W × 101H × 41Dmm，550g (未安裝電池組9780時)
附件	測量指南×1, CD-R (資料獲取應用軟體Logger Utility，使用說明書PDF版) ×1, USB連接線×1, AC適配器Z1005 ×1
