產品介紹

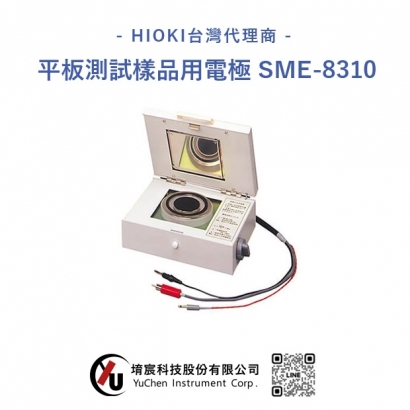

高阻計選件電極

- 用於平板測試樣品電阻率測量的電極。樣品尺寸可以測量到100mm²，厚度可達8mm。
- 主電極直徑為50mm，保護電極的內徑為70mm，外形為80mm。
- 當使用聯鎖連接線連接主機時，當蓋板打開時測試電壓為“OFF”。
- 體積電阻和表面電阻切換可透過側面開關完成。

※當與DSM-8104配合使用時，需要單獨使用互鎖連接線（DSM8104F）。

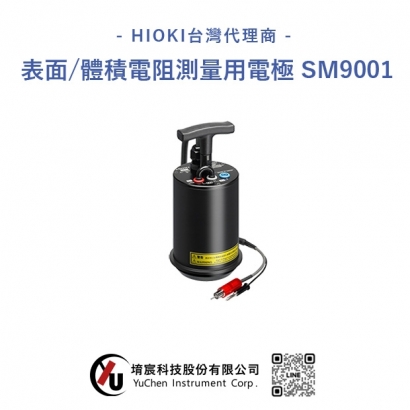

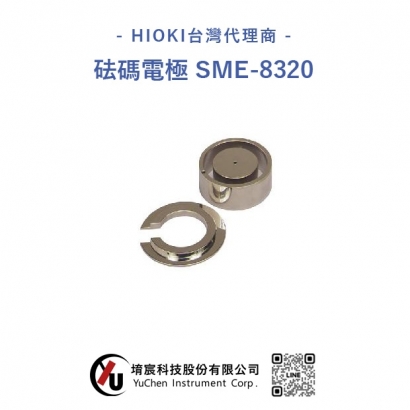

高阻計選件電極

- 和遮罩箱（SME-8350）組合後用於平板測試樣品用電極。
- 即使對於地毯等粗糙表面的樣品，也可以輕鬆測量表面電阻和體積電阻。
- 主電極的直徑為50mm，保護電極的內徑為70mm，外形為80mm，用夾具構成兩個電極的同心圓。

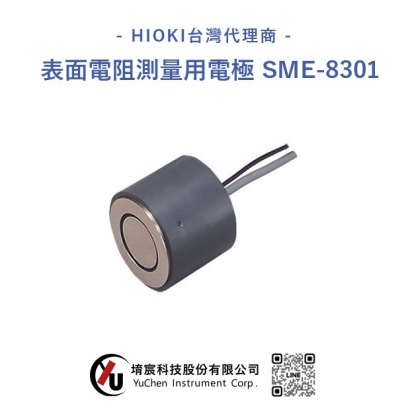

高絕緣電阻計用選件

- 依據JIS C2170, IEC61340-2-3規格的電極
- 1000 V的測試電壓，最高可對應到10^13 Ω
- 無需切割樣品即可測量片材和薄膜
- 可測量防靜電地面或樹脂塊的表面電阻

高絕緣電阻計用選件

高絕緣電阻計用選件

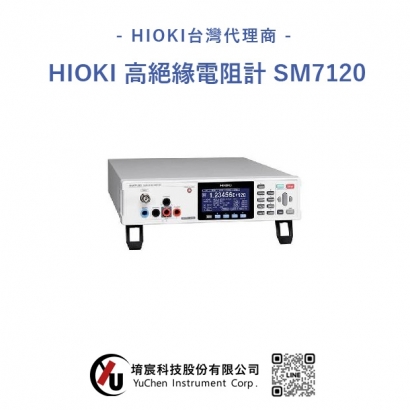

使用方法多種多樣，最大2000V，最快6.4ms高阻計

- 實現了以往產品300倍的抗噪聲功能
- 最快6.4ms的高速測量
- 作為Picoammeter使用進行低電容檢查
- 最高2×10^19 Ω顯示，最小0.1fA解析度
- 標配EXT I/O, RS-232C, GP-IB, USB
- 靜電計、Picoammeter、IR Meter，可以自由安排

*主機無標配測試探棒，請根據測量用途購買選件中的探棒。*

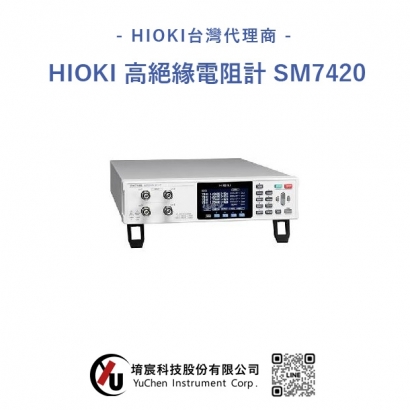

適合於安裝在自動設備中的4ch微小電流測量專用機型

- 與以往機型相比提升300倍的抗干擾性能
- 最快6.4ms的高速測量
- 通道獨立低電容接觸檢查
- 最大顯示2×10^19 Ω，最小解析度0.1 fA
- 標配EXT I/O、RS-232C、GP-IB、USB
- 適合於安裝在自動設備中，構建簡單的MLCC洩漏電流檢查線

*主機無標配測試用探棒。請根據測量用途購買選件中的探。*

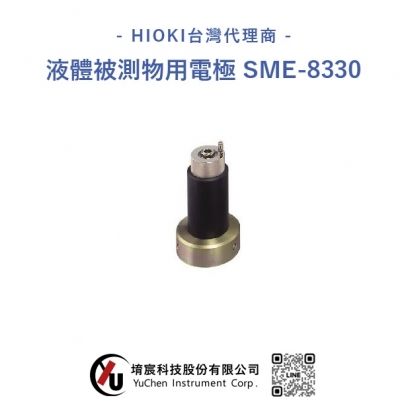

高阻計選件電極

- 使用於液體試料的電極，電極上設有防護層。
- 可測量高達10^19 Ω・cm（1000V時）的電阻率。

※附帶檢查成績表。

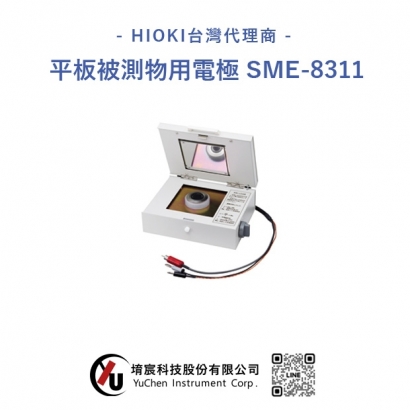

平板被測物固有電阻測量用電極。

- 可測量最大被測物尺寸40mm~100mm，厚度8mm。
- 主電極直徑為19.6mm，保護電極為內徑24.1 mm, 外徑28.8mm。
- 外觀與使用方法與SME-8310相同。

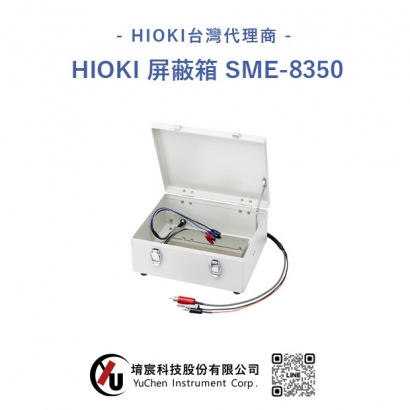

屏蔽測量對象免受電磁影響

- 在進行高絕緣電阻樣本或電感、電容樣本測量時，作為樣本收納盒，以進行電磁屏蔽。
- 與砝碼電極SME-8320組合使用時，可以作為對電極或防護電極。
- 測量電容器和變壓器等電子零件時，能防止外部雜音和漏洩電流，實現穩定的測量。

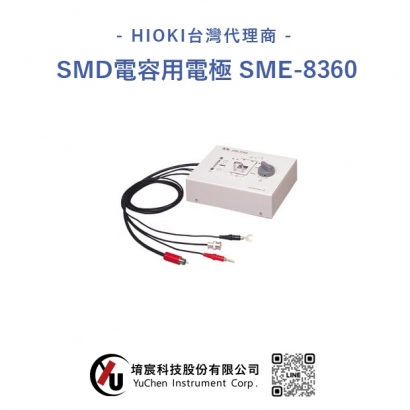

- 插片電容的絕緣電阻測量用電極
- 治具長度最長11 mm (支援JIS 1608 [EIA 0603]以上的尺寸)，可任意調節，進行各種插片電容的測量
- 機體內配有連接線，當透過連接線連接到儀表，蓋子在開放狀態下測量時，電壓值顯示為「OFF」

※SM-8220系列使用時，需進行護所連接線的改造。

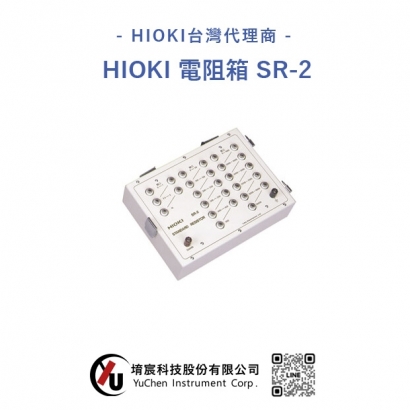

高絕緣電阻計選件－校正用電阻箱

- 高絕緣電阻計用校正電阻箱
- 採用可以確實與高絕緣電阻計主機絕緣的構造
