功率計/電力計|功率分析儀

  • Read More

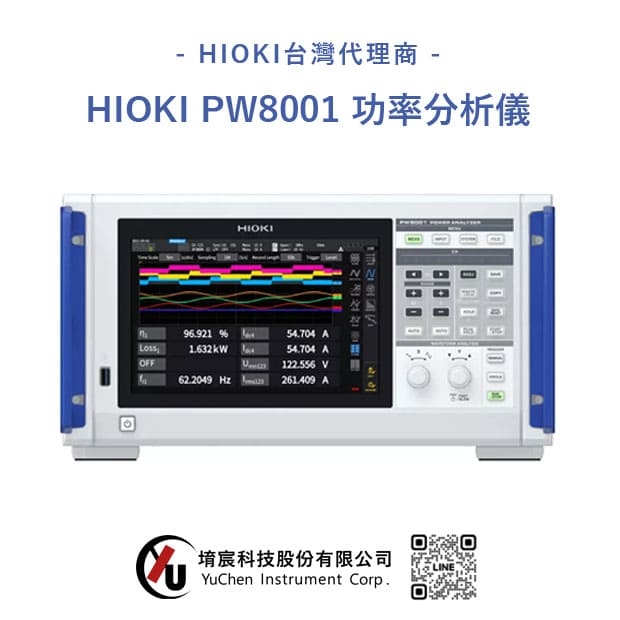

    PW8001 功率分析儀

    - 準確評估使用 GaN/SiC 的逆變器 (Inverter)、馬達的功率轉換效率的功率分析儀
    - 準確評估功率轉換效率的世界最高級別測量精度
    - 基本精度 ± 0.03%,DC 精度 ±0.05%,50 kHz 精度 ±0.2%*1
    - 正確捕捉因高速開關造成的功率變化
    - 採樣率 18-bit,抗干擾性(CMRR)110 dB / 100 kHz*1
    - 在確保最高精度下維持 1ms 的數據更新速度
    - 利用 2 種輸入模組建構最合適的測量系統
    - 利用光纖連結達成兩台主機同步。最多可 16CH 同時測量,連 CH 都可設定分析*2
    - 1 台最多 8 ch 的功率測量
    - 自動補償電流感測器的相位特性
    - 同時分析 4 個馬達 (選配)
    - 將測量數據統整至 CAN 網絡 (選配)
    - 安全評估高壓化的直流線路
    - DC 1500 V CAT II / DC 1000 V CAT III*3

    *1: 輸入模組 U7005 使用時
    *2: BNC同期僅在取得數據時
    *3: 輸入模組 U7001 使用時
  • Read More

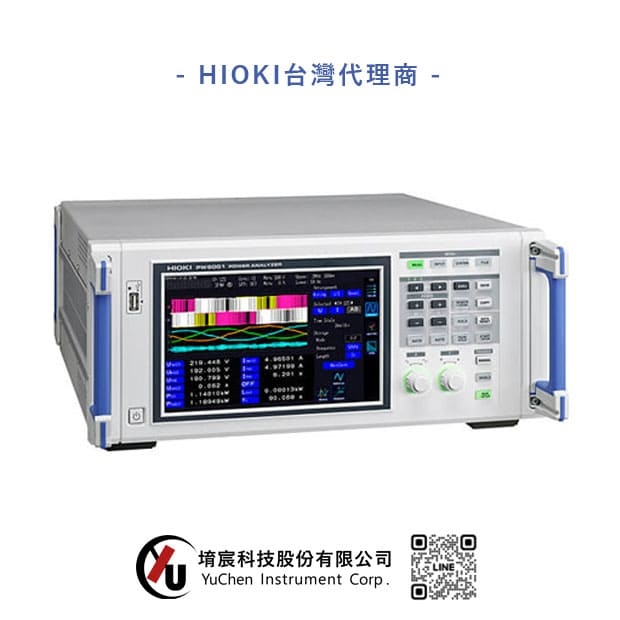

    PW6001 功率分析儀

    - 追求功率轉換效率,高精度、最大 12ch 的 HIOKI 功率分析儀
    - 功率基本精度 ± 0.05% (1) ((*1) 僅指主機精度,但加上電流感測器精度可達到 ± 0.075 %)
    - 抗干擾性強且高穩定性(80dB / 100kHz 的 CMRR,±0.01% / ℃ 的溫度特性)
    - 還能準確測量變化大的負載,TrueHD 18bit
    - 在保證最高精度的同時達到 10 ms 的更新率(透過專用 IC ,所有測量都是獨立並同時運算)
    - 對於準確且穩定的效率測量很重要的一點:DC 基本精度 ±0.07%
    - 頻率頻寬 DC,0.1 Hz〜 2 MHz
    - 實現真頻率分析的高速採樣 18 bit, 5 MS/s
    - 最大 12 ch (2),即時連接 2 臺的同步功能
    (2) 6 ch 機型使用光連接線(最長 500m)連接 2 臺,可以同步數據和波形。
    - 無需示波器的波形分析,馬達分析專用觸發
    - 帶寬 1.5 MHz,最大 100 次的寬頻諧波分析
    - 併用 Bluetooth ® 無線技術轉接,可傳送測量數值至數據採集儀(LR8410 Link 對應產品)
  • Read More

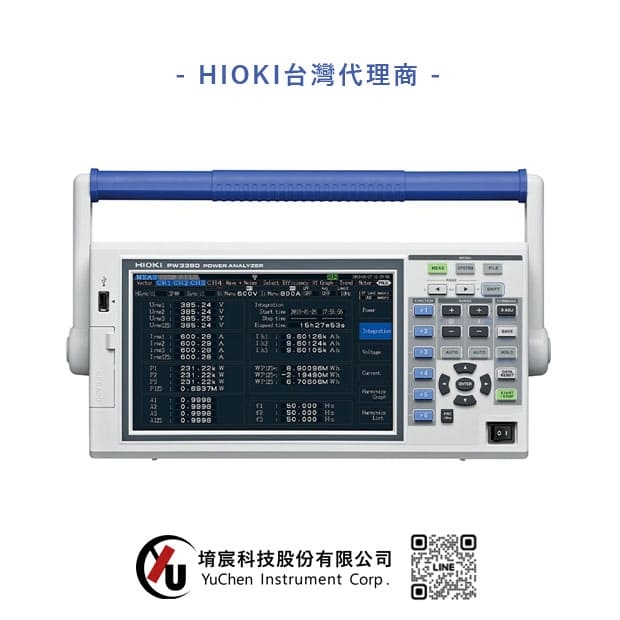

    PW3390功率計/電力計

    - 測量馬達、變頻器的功率轉換效率的功率分析儀
    - 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
    - 200kHz的測量頻寬,高頻也很穩定的振幅和相位精度
    - 實現機身小型/輕巧化,滿足現場和研究室的高精度測量
    - 50ms高精度高速運算過渡狀態的功率,同時並行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
    - 多個系統的同時測量中可最多採集8臺同步的數據
    - 使用鉗形電流感測器進行簡單的功率測量
    - 新燃油效率標準WLTP的電流、功率平衡測量
  • Read More

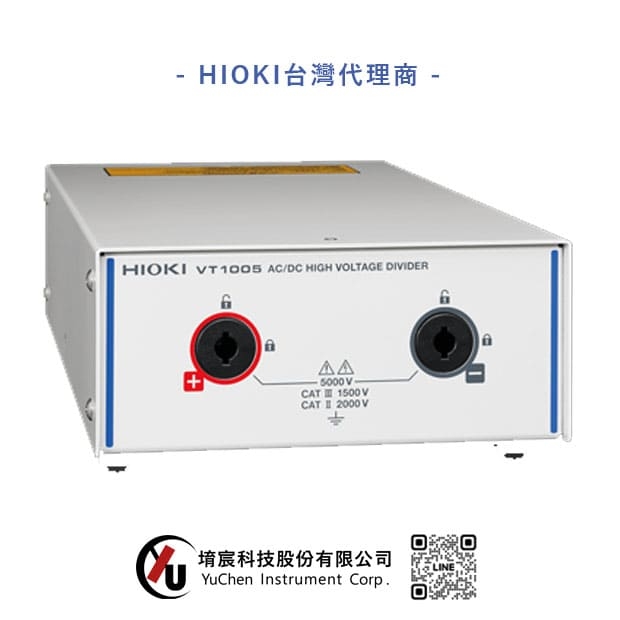

    VT1005 AC/DC高壓分壓器

    - 1000 V 以上的功率效率測量
    - 安全測量至最高5000 V 的高電壓
    * 最大輸入 5000 V (*1), 2000 V CAT II , 1500 V CAT III
    - 掌握0.1%單位的效率改善效果
    * 測量精度± 0.08% (DC), ± 0.04% (50/60 Hz), ± 0.17% (50 kHz)
    * 頻率平坦性 ± 0.1% 振幅帶寬 200 kHz Typical,
    * 頻率平坦性 ± 0.1° 相位帶寬 500 kHz Typical (*2)
    * 測量帶寬 DC ~ 4 MHz (-3 dB)
    * 抗干擾性能 CMRR 80dB Typical (100 kHz), 差動輸入方式

    *1: ±7100 Vpeak,無測量等級,預設暫態過電壓0 V
    *2: 根據功率分析儀實施相位補償後
  • Read More

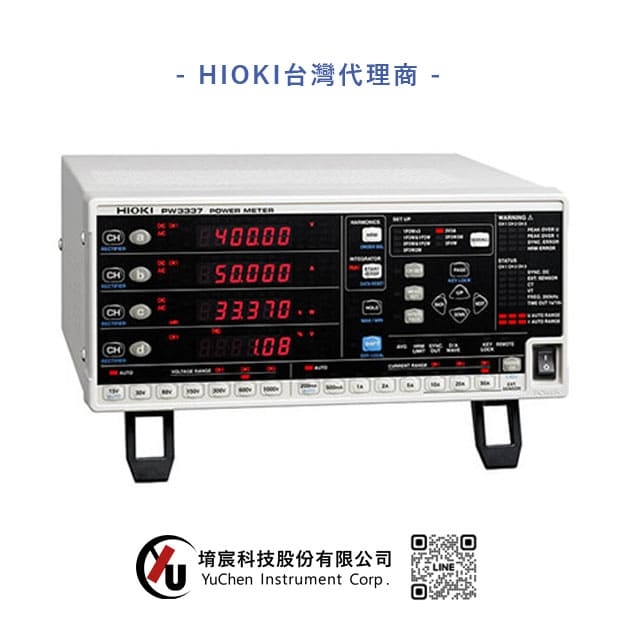

    PW3337 功率計/電力計

    - PW3337 三相功率計/電力計可用於馬達、變頻器、功率調節器、電源等的開發和生產
    - 變壓器/馬達的無負載試驗中,即便是低功率因數也能實現高精度測量
    - 支援 3ch 輸入,DC、可測單相 2 線~三相 4 線
    - 使用 2 臺同步+免費 PC 應用軟體則可以作為 6ch 的功率計來使用(僅限 PW3337s)
    - 高基本精度:±0.15%
    - 寬頻帶:DC,0.1Hz~100kHz
    - 直接輸入方式下最大可測65A的大電流
    - 標配諧波測量:符合 IEC61000-4-7
    - 支持最大AC 5000A 輸入,帶外部電流感測器輸入端口
    - 最多可同時控制 8 臺儀器
    - 透過兩台同步+免費PC軟體 可以如同6CH的功率計一般使用(PW3337限定功能)
  • Read More

    PW3336功率計/電力計

    - PW3336功率計/電力計可用於馬達、變頻器、功率調節器、電源等的開發和生產
    - 變壓器/馬達的無負載試驗中,即便是低功率因數也能實現高精度測量
    - 支援2ch輸入,DC、可測單相2線~三相3線
    - 高基本精度:±0.15%
    - 寬頻帶:DC,0.1Hz~100kHz
    - 直接輸入方式下最大可測65A的大電流
    - 標配諧波測量:符合IEC61000-4-7
    - 支持最大AC 5000A輸入,帶外部電流感測器輸入端口
    - 最多可同時控制8臺儀器
  • Read More

    PW3335 單相功率計/電力計

    - 單相功率計/電力計,適用於伺服器的功率評估,測試SPEC power
    - 高精度測量待機功率、操作時功率
    - ±0.15%的高基本精度
    - 1mA量程~20A量程(最大30A保證精度)
    - DC、0.1Hz~100kHz的寬頻率帶寬
    - 支援諧波測量、IEC62301(待機功率)標準的測量
    - 在變頻器/馬達的無負載試驗中,即便是低功率因數也可實現高精度測量
    - 最多可8台同步測量
    - 配備最大可到AC5000 A輸入的外部電流感測器輸入端子(僅限PW3335-03,PW3335-04)
  • Read More

    3334交直流單相功率計/電力計

    - DC測量、電流/功率累積測量的單相功率計
    - 符合 SPECpower(R) 標準
    - (R) SPECpower是標準性能評價公司的註冊商標
    - 搭載AC, DC, AC+DC 3種測試模式
    - 搭載電流累積/有功功率累積功能
    - 基本精度 ±0.2%
    - 廣範圍精度保證
  • Read More

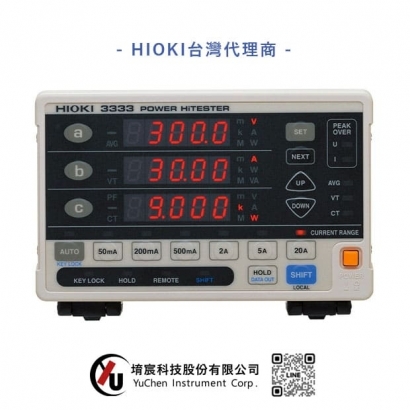

    3333 單相功率計/電力計

    - 適用於電器用品安全法測試的單相功率計
    - 適合搭配可攜式的儀器使用,基本精度 ±0.2%
    - 量程 50mA~20A
    - RS-232C標配/使用9442可列印輸出
