PW8001 功率分析儀

PW8001 功率分析儀

- 準確評估使用 GaN/SiC 的逆變器 (Inverter)、馬達的功率轉換效率的功率分析儀
- 準確評估功率轉換效率的世界最高級別測量精度
- 基本精度 ± 0.03%,DC 精度 ±0.05%,50 kHz 精度 ±0.2%*1
- 正確捕捉因高速開關造成的功率變化
- 採樣率 18-bit,抗干擾性(CMRR)110 dB / 100 kHz*1
- 在確保最高精度下維持 1ms 的數據更新速度
- 利用 2 種輸入模組建構最合適的測量系統
- 利用光纖連結達成兩台主機同步。最多可 16CH 同時測量,連 CH 都可設定分析*2
- 1 台最多 8 ch 的功率測量
- 自動補償電流感測器的相位特性
- 同時分析 4 個馬達 (選配)
- 將測量數據統整至 CAN 網絡 (選配)
- 安全評估高壓化的直流線路
- DC 1500 V CAT II / DC 1000 V CAT III*3

*1: 輸入模組 U7005 使用時
*2: BNC同期僅在取得數據時
*3: 輸入模組 U7001 使用時
詳細介紹

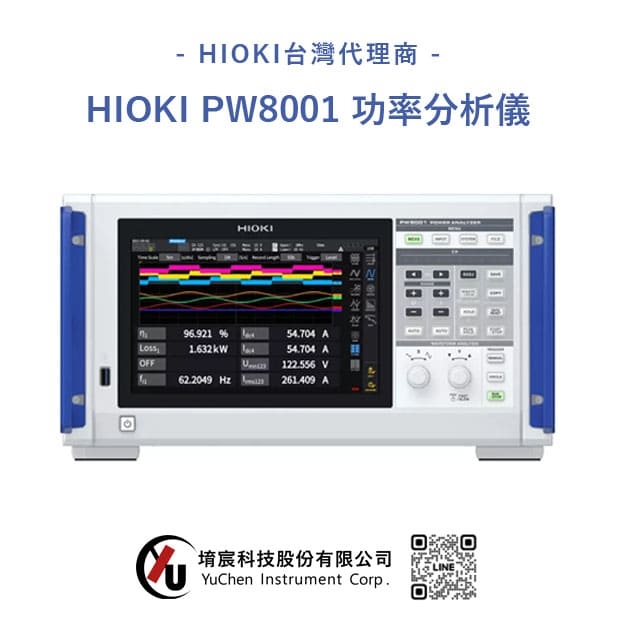

HIOKI PW8001 功率計/電力計

推薦HIOKI PW8001功率計/電力計,準確評估使用GaN/SiC的逆變器(Inverter)、馬達的功率轉換效率的功率分析儀。



功率頻譜解析 (PSA) 功能動畫介紹

從變頻器供應到馬達的有效電力中,除了驅動頻率以外的有效電力將被轉化為熱能、聲音或振動等形式的能量損失。PW8001 的功率頻譜解析(PSA)功能能夠將有效電力按頻率分離,提供損耗因素的線索。透過這種分析功能,可以評估與熱能、聲音和振動減少措施相關聯的效果。





HIOKI PW8001功率分析儀介紹影片



世界最高級別的測量精度

世界最高級別的測量精度

基本精度 ±0.03%, DC 精度 ±0.05%, 50 kHz 精度 0.2%*


功率轉換效率的評估中,必須正確測量 DC 到高頻、各頻帶的正確功率。PW8001 不只 50 Hz/60 Hz,在 DC 或 50 kHz 等廣泛的頻帶也具備優秀的測量精度,可以正確評估功率轉換效率。

* 需搭配U7005使用

正確捕捉因高速開關造成的功率變化

採樣率18-bit, 15 MHz *, 抗干擾性(CMRR) 110 dB/ 100 kHz*


在使用 SiC 或 GaN 的功率轉換器的評估中,為了能正確掌握因高速開關所造成的功率變化,採樣性能和抗干擾性能非常重要。PW8001的高採樣性能和抗干擾性能夠正確捕捉高速開關波形。

*需搭配U7005使用

正確捕捉因高速開關造成的功率變化
建構最適合的測量系統 – 8通道功率測量

建構最適合的測量系統 – 8 通道功率測量

8 通道功率測量

雙逆變器 (Inverter) 的 EV 驅動系統或智能家居的電力管理系統等,為了將能源有效運用的多系統化正在進行。PW8001 僅需 1 台即可測量 8 個通道的功率,可以對多系統化的設備進行統一評估。

PMSM 的線上參數測量

電氣角測量功能*

永磁同步馬達(PMSM)的精準控制必須要掌握其在實際運作狀態下的特性。電氣角測量功能可以測量 dq 座標系中向量控制所需的電壓・電流的進角。從測得的電氣角算出 Ld, Lq,可以掌握實際運作狀態的馬達參數。

*僅限搭載馬達分析功能的機型

PMSM的線上參數測量

PW8001功率計/電力計產品規格




基本參數 (精度保證期間 6個月,調整後精度保證期間 6 個月)

測量線路  單相2線, 單相3線, 三相3線, 三相4線
輸入模組數  最多8模組 (可模組混和)
輸入模組種類  U7001 2.5 MS/s 輸入模組
 U7005 15 MS/s輸入模組
測量頻率帶寬  U7001: DC, 0.1 Hz 〜1 MHz
 U7005: DC, 0.1 Hz 〜5 MHz
採樣性能  U7001: 2.5 MHz, 16-bit
 U7005: 15 MHz, 18-bit
數據更新率  1 ms, 10 ms, 50 ms, 200 ms
功率精度(U7001)  50 Hz/60 Hz: 0.02% of reading + 0.05% of range
 DC: 0.02% of reading + 0.05% of range
 50 kHz : 0.4% of reading + 0.1% of range
功率精度(U7005)  50 Hz/60 Hz : 0.01% of reading + 0.02% of range
 DC : 0.02% + 0.03% of reading of range
 50 kHz: 0.15% of reading + 0.05% of range
測量量程  電壓: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
 電流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA
 (根據使用的電流感測器,量程構成會改變、Probe 2 僅限 U7001)
測量項目  電壓 (U), 電流 (I), 有效功率 (P), 視在功率 (S), 無效功率 (Q), 功率因數 (λ), 相位角 (φ),電壓頻率( fU), 電流頻率( fI), 效率 (η),  損耗 (Loss), 電壓紋波率 (Urf),電流紋波率 (Irf), 電流累積 (Ih), 電力累積 (WP), 電壓Peak (Upk), 電流Peak (Ipk)

 諧波測量: 最多分析次數500次
 波形記錄:記錄容量5MW × ( (電壓/電流) ) × ch數 + 馬達波形)
 馬達分析(選配):電壓, 扭矩, 轉數, 頻率, 轉差率, 馬達功率
 FFT分析*, 閃變測量*
 *預計 Ver 2.00 版本支援。
功能  運算功能( 效率・損耗 , 用戶自訂, Delta轉換, 電流感測器自動相位補償)
 *預計Ver 2.00版本支援。
介面  USB, LAN, GP-IB, RS-232C, 外部控制, 光纖介面*, BNC同步*, CAN/CAN FD
 *預計Ver 2.00版本支援。
電源  AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA
尺寸・重量  約430 W × 221 H × 361 D mm, 約14kg
附件  電源線 ×1, 使用上的注意事項 ×1 , 使用說明書 ×1, GENNECT One (PC應用軟體) CD ×1, D-sub25 Pin用連接器 ×1 (僅限PW8001-02, -05, -12, -15)
