產品介紹

測量鋰電池電壓和內阻

- 適用手機、筆記型電腦等的小型二次電池生產線
- 除了內部電阻和電壓檢查，也附加了適用於品質管理的運算功能
- 豐富的介面，對應高速自動化產線
※合格與否判斷的基準值，必須由用戶端根據電池種類進行輸入

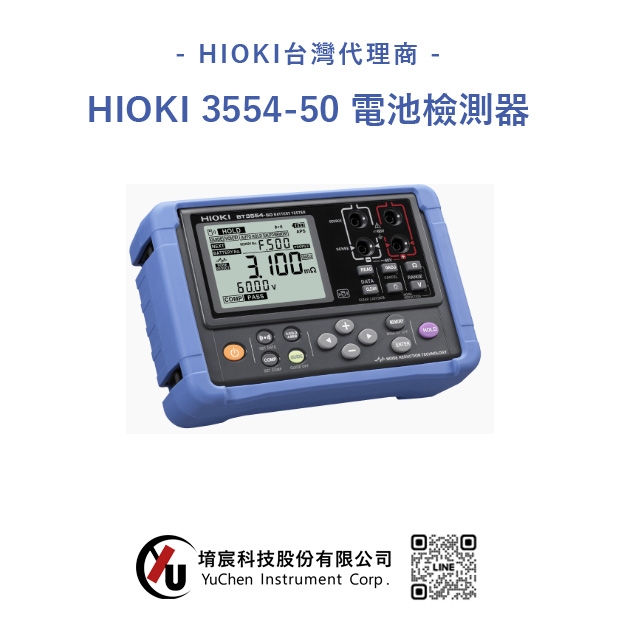

藉由測量記錄語音指示，讓UPS和鉛酸電池的劣化判斷效率化


- 可以在電池與其主機設備連接的情況下進行測量，無需關閉電源
- 從測量到記錄最快2秒，與過往機型(3554)相比縮短60%
- 測量內部電阻/電壓，瞬間以PASS・WARNING・FAIL判斷劣化狀態※1
- 搭載降噪技術，抗干擾性提升
- 以主機螢幕或語音※2進行指示，簡化了測量程序
- 將測量數據與預先登錄完成的現場資料綁定保存，以減少管理負擔
- 在應用軟體GENNECT Cross上統一管理各種測量數據※3
- 安裝保護套，提升持握方便度與耐用度
- 將測量數據以無線方式直接傳送輸入至Excel®表單(安裝Z3210時)


※1 合格與否判斷的閥值會根據電池的廠家、種類、容量等而有差異。需要事先測量新品或是合格品電池的內部電阻/端子電壓。
開放型(液態)鉛酸電池或鹼性電池和密封鉛酸電池相比，內部電阻的變化較少，可能會有難以判斷劣化狀況的情形。
※2指透過Bluetooth®連接時設備產生的語音。
※3 使用平板電腦或智慧型手機用APP (Google Play或iOS適用App)，可進行數據的回收。(安裝Z3210時)

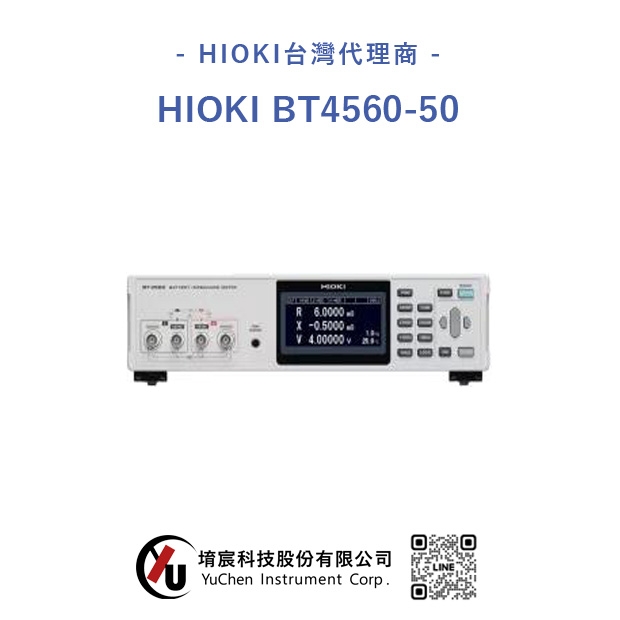

大容量電池電芯的EIS測量
- EIS 測量頻率：0.01 Hz ～ 1.05 kHz
- 阻抗和電壓、温度同時測量
- 便於R&D的評價應用軟體
- 能與第三方等效迴路分析軟體進行數據互換
- 對應生產線：LAN介面和專用掃描器
- 獲得CSA認証


※不標配測試線。請根據測量用途購買選件中的測試線。
※主機不標配測試治具。請在選件中選擇測試治具和探棒。

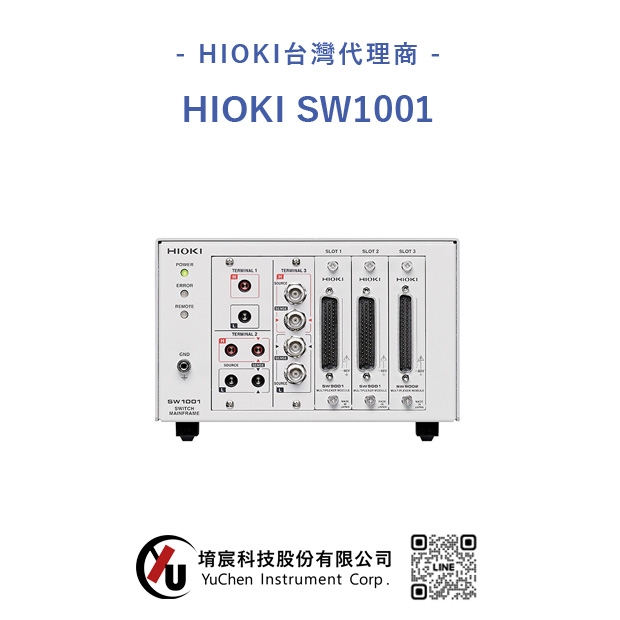

適用於電池測量，保證組合精度
- 可以進行電壓計和電池測試儀切換並測量
- 最大66ch（2線）～18ch（4端子）
- 考慮到阻抗測量的回路設計，減少測量誤差（影響量0.01%f.s.※1）
※ 1 BT4560 100mΩ量程、R測量、測量頻率1kHz時
- 適用於電池單元的OCV測量、內部電阻測量、外部電位測量
- 還能測量電池模組（最高DC 60V）

※掃描模組機架不標配多路掃描模組。請根據測量用途購買選件中的模組。
※主機不標配測試治具。請在選件中選擇測試治具和探棒。

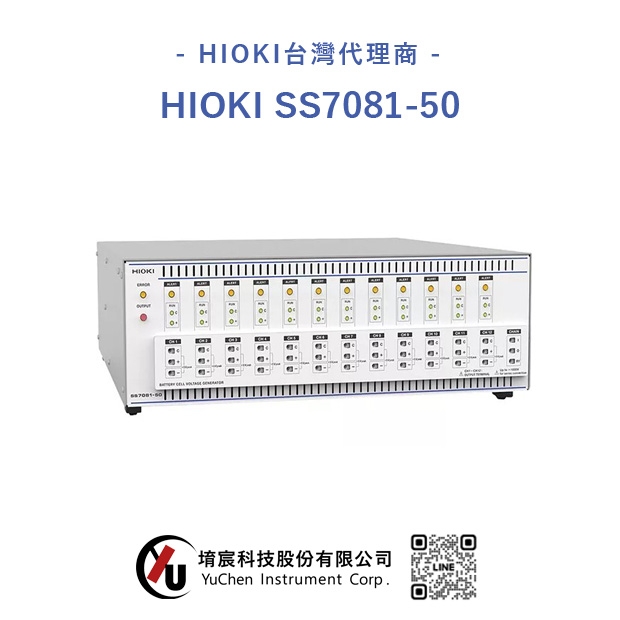

簡單準確地實現BMS（電池管理系統）的功能測試環境
- 解決了過往BMS功能評估環境中的各種問題
- 集電源、電子負載、DMM功能於一體
- 12通道/台，模擬每個通道的電芯動作，與使用實際電池和單個電源的評估環境相比，它更易於構建安全且高度準確的評估環境
- 可搭建串聯1000V的大型模組環境
- 兩象限輸出電壓，電池平衡在-1A～1A
- 高精度電壓輸出，高精度電壓/電流測量，可精確測試BMS功能
- 100μA量程測量微小電流（BMS的暗電流，電芯平衡電路洩漏電流）

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

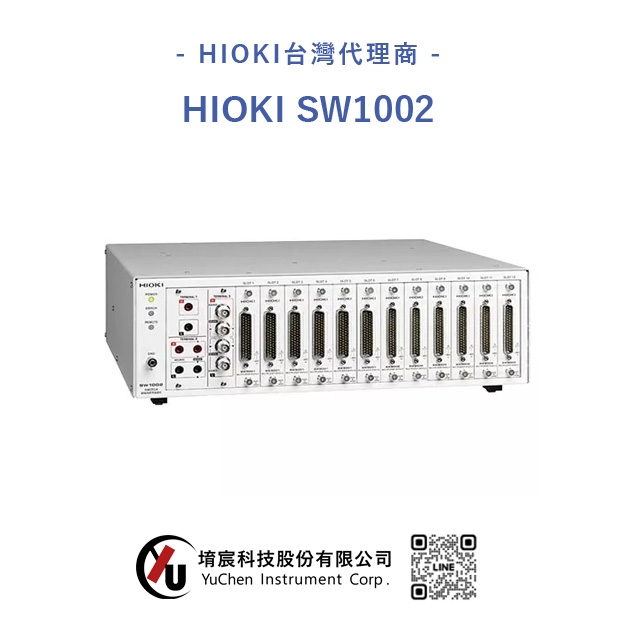

適用於電池測量，保證組合精度
可以進行電壓計和電池測試儀切換並測量
最大264ch（2線）～72ch（4端子）
考慮到阻抗測量的回路設計，減少測量誤差（影響量0.01%f.s.※1）
※ 1 BT4560 100mΩ量程、R測量、測量頻率1kHz時
適用於電池單元的OCV測量、內部電阻測量、外部電位測量
還能測量電池模組（最高DC 60V）

※掃描模組機架不標配多路掃描模組。請根據測量用途購買選件中的模組。
※主機不標配測試治具。請在選件中選擇測試治具和探棒。

支援xEV用大型電芯、100V以下的中型電池組測量


- 同時測量內部電阻和開路電壓
- 支援xEV用大型電芯、100V以下的中型電池組測量的量程構成
- 內部電阻（AC-IR）測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程: 6 V/60 V/100 V
- 介面搭載LAN

用於量測動力的小型電池、60 V以下的小型電池組

- 同時測量內部電阻和開路電壓
- 支援動力用小型電芯、60V以下的小型電池組測量之量程構成
- 內部電阻(AC-IR)測量量程：30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程：6 V/60 V
- 於介面搭載LAN

支援xEV用大型電池組、300 V以下的大型電池組的測量


- 同時測量內部電阻和開路電壓
- 支援xEV用大型電池組、300 V以下大型電池組測量的量程構成
- 內部電阻（AC-IR）測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程: 6 V/60 V/300 V
- 介面搭載LAN

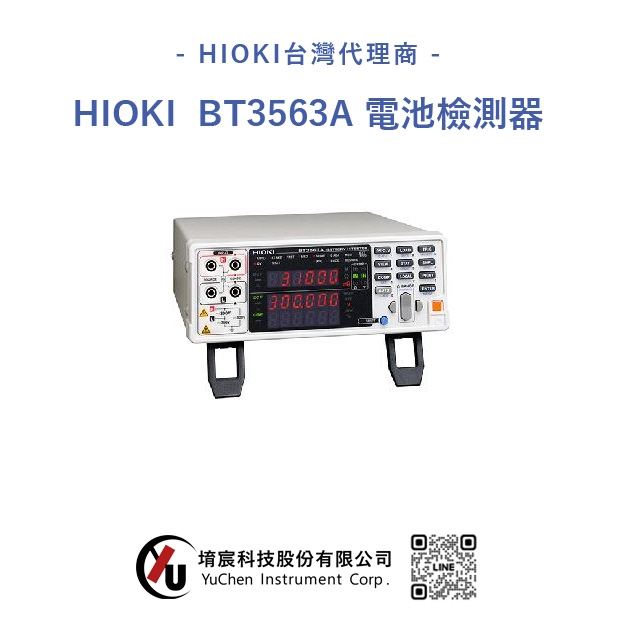

最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀

- 最高可對應1000V的直接測量
- 適用於針對EV、PHEV的高壓電池的生產線
- 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
- 搭載高壓測試防火花功能
- 類比輸出功能
- 能對應1000V和高壓電池組的測量探頭（選件）

** 不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器（系統端）可使用。 **

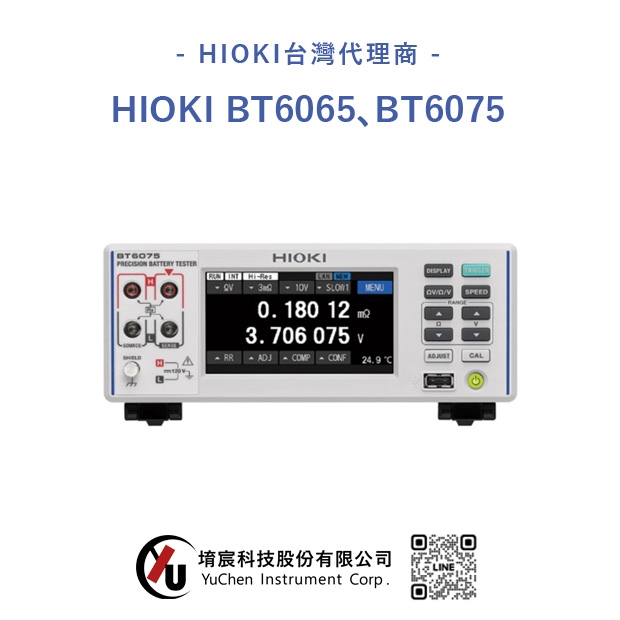

大容量電池的高精度 OCV/IR檢查


- 業界最高精度的AC-IR，DCV測量性能
- AC-IR 最高解析度 10 nΩ, 5-1/2位數:優秀的電阻測量解析度和安定性
- DCV 最高解析度1 µV, 7-1/2位數: 匹敵高精度電壓計的電壓測量精度
- 真ΩV同時測量：最快檢查時間 12 msec，不犧牲安定性，縮短1/2檢查時間
- 内部電阻1 mΩ以下的大容量電池產線用
- 出貨檢查、高精度電池分級用: BT6075
- 前端工程的OCV/IR測試，不良品檢查用: BT6065

※主機不標配測試治具。請在選件中選擇測試治具和探棒。
