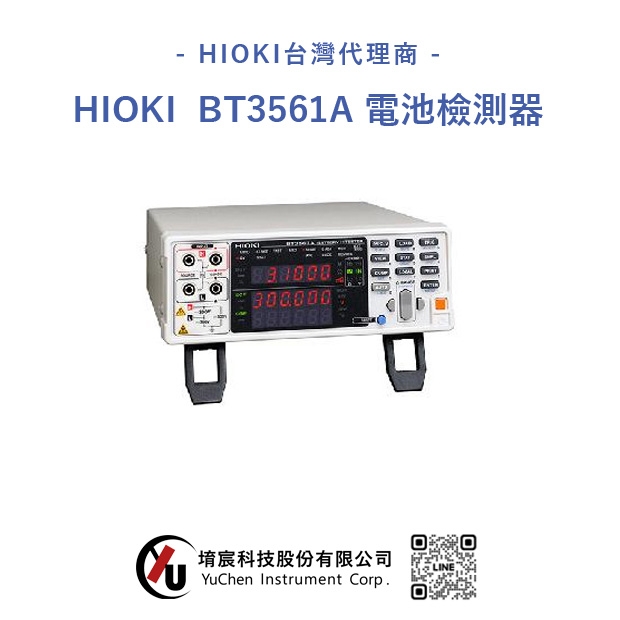

HIOKI BT3561A 電池檢測器（電池測試器）
推薦可用於量測動力的小型電池、60 V以下的小型電池的電池檢測器 BT3561A，可測試電池性能與安全性。
利用內部電阻(AC-IR)和開路電壓(OCV)測量電池的性能與安全性
藉由測量內部電阻（AC-IR）和開路電壓（OCV），能夠對已完成之電芯、模組、電池組的品質進行檢查。
電芯製造廠製造的電芯，在經過出貨檢查後會送往模組製造廠。由於經過一段時間或運送時的震動可能會導致不良品的產生，因此會先實施驗收檢查再進行模組、電池包的組裝。
BT3561A
動力用小型電池 最大60 V的小型電池包
開路電壓測量量程: 6 V/60 V
內部電阻測量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3562A
xEV 用大型電池 最大100 V 的中型電池包
開路電壓測量量程: 6 V/60 V/100 V
內部電阻測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3563A
xEV 用大型電池包 最大300 V的大型電池包
開路電壓測量量程: 6 V/60 V/300 V
內部電阻測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
降低檢查系統的建構成本・管理工時
提升了路徑電阻的容許值。
提升容許值可以解決…
・繼電器的選擇增加
・可使用長測量線*
・可使用細測量線
・減少探頭的更換次數
以上的問題
讓使用了繼電器的多通道檢查系統建構變得簡單
減少系統的管理工時。
*在30 m Ω量程，來回8 m時可使用相當於2.2 Ω的AWG29。
增設測量通道和自動切換
使用掃描模組機架SW1001, SW1002的話，即可增加測量通道數。
此外，可以透過同時控制2種類型的測量儀器來執行掃描測量，如：「BT3561A/BT3562A/BT3563A和DM7276」、「BT4560和DM7276」等。
防止靜電引起的測量儀器故障
在產線上利用輸送帶搬送的過程中，電池為帶電狀態。此時若將探棒接觸電池，則靜電會施加至儀器上，導致儀器故障。BT3561A, BT3562A, BT3563A為可承受接觸±30kV靜電之設計*，因此能夠避免因靜電引起的故障，達到降低產線的停機時間。
* ±30kV IEC 61000-4-2 接觸放電
標配LAN
BT3561A, BT3562A, BT3563A系列標配有LAN介面，和使用PLC*的控制系統之間的連動變得簡單。
由於能夠使用可用度高的LAN網路線，因此可以降低系統建構和維護期間的成本。
*Programmable Logic Controller, 自動控制機械的裝置
電池的内部電阻・開路電壓測量
可同時測量電池的內部電阻和開路電壓。AC-IR方式可短時間測量，且測量的重現性高，因此適用於電芯或電池單元的出貨檢查與驗收檢查。亦有最大耐壓至1000V的機型(BT3564)，可以一次測量電池組的總電阻。具有高精度的3mΩ量程，在搭接焊縫和匯流 排的電阻測量也可使用
BT3561A 產品規格
基本參數(精度保證時間1年, 調整後精度保證期間 1年)
| 電阻測量量程 | 30 mΩ（最大顯示: 31.000 mΩ, 解析度: 1 μΩ, 測量電流: 100 mA） 300 mΩ（最大顯示: 310.00 mΩ, 解析度: 10 μΩ, 測量電流: 10 mA） 3 Ω（最大顯示: 3.1000 Ω, 解析度: 100 μΩ, 測量電流: 1 mA） 30 Ω（最大顯示: 31.000 Ω, 解析度: 1 mΩ, 測量電流: 100 μA） 300 Ω（最大顯示: 310.00 Ω, 解析度: 10 mΩ, 測量電流: 10 μA） 3 kΩ（最大顯示: 3.1000 kΩ, 解析度: 100 mΩ, 測量電流: 10 μA） 測量代表精度: ±0.5% rdg ±5 dgt 測量電流頻率: 1 kHz ±0.2 Hz 測量方式: 交流4端子法 |
|---|---|
| 電壓測量量程 | 6 V（最大顯示: 6.00000 V, 解析度: 10 μV） 60 V（最大顯示: 60.0000 V, 解析度: 100 μV） 測量代表精度: ±0.01% rdg ±3 dgt |
| 測量響應時間 | 10 ms |
| 採樣時間 | Ω或是V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω或是V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
| 功能 | 接觸檢查功能, 調零功能, 脈衝測量功能, 比較器功能 (Hi/ IN/ Lo), 統計運算功能 (最多30,000筆數據), 延遲功能, 平均功能, 設定保存功能 (保存畫面設定) , 儲存功能, 支援LabVIEW®驅動 |
| 介面 | LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, 列印機I/F兩用) EXT I/O (37-pin Handler interface) 類比輸出 (DC 0 V〜3.1 V) |
| 電源 | AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max. |
| 尺寸/重量 | 215W × 80H × 295D mm, 2.4 kg |
| 附件 | 使用說明書 ×1, 電源線 ×1, 使用上的注意事項 ×1 |
