產品介紹

- 優秀的易夾性，狹窄線間也可輕鬆進入測量的電流感測器
- 感測器截斷面最小尺寸 11 mm，易於深入線纜縫隙間的設計
- 交流專用、最大可測量至 2000 A
- 除了交流電壓，還具備電阻等豐富的測量功能
- 支援無線化！可將測量值傳送至智慧型手機或平板電腦(安裝無線適配器 Z3210 時)
- 將測量數據以無線方式直接傳送輸入至 Excel ® 表單(安裝無線適配器 Z3210 時)
- 可透過 GENNECT Cross 進行 1 次～ 30 次的諧波分析(安裝無線適配器 Z3210 時)
- CAT IV 600 V
CAT III 1000 V

（P2000使用時）
CAT III 2000 V
CAT IV 1000 V

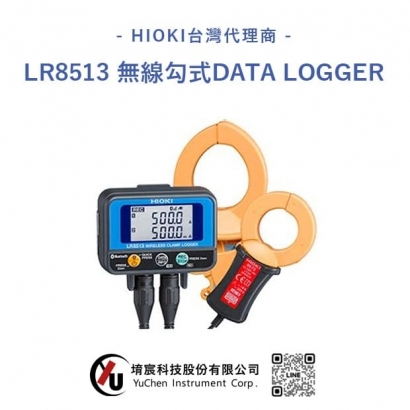

- 使用無線輕鬆採集各種數據，透過鉗形感測器簡單記錄負載電流/洩漏電流
- 用於測量交直流負載電流/交流洩漏電流（使用鉗形感測器）
- 可選電流感測器高達 8 種
- 放入配電箱中，即便關閉櫃門也能監測數據
- 設置電壓和功率因數後，能進行簡單的功率測量
- 放置空間要求低，小巧的 2ch
- 測量數據可透過 Bluetooth ® 無線技術傳輸至 LR8410 或 LR8410 特製品中
- 通訊中斷時也能保持測量數據
- 3WAY 電源（AC適配器、3號鹼性電池、外部電源5V～13.5V）
- 存儲容量每1通道50萬個數據


LR8513主機無法單獨測量。
無線通訊對應國家：Taiwan, Australia, Austria, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, Indonesia, Ireland, Israel, Italy, Japan, Kenya, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, New Zealand, Norway, Poland, Portugal, Romania, Singapore, Slovakia, Slovenia, Spain, Sweden, Switzerland, Thailand, Turkey, United Kingdom, United States, Viet Nam
※Bluetooth®是Bluetooth SIG，Inc.的註冊商標，授權日置電機使用。

- 搭載高安全性＋高機能DMM ｜ 交流・直流勾表 600 A
- 自動判斷交流/直流
- 太陽能面板的開路電壓維保最高可測量至DC2000V(※1)
- 同時顯示啟動電流(INRUSH)的真有效值和波形峰值
- 防塵防水性能：IP54
- 支援無線化！可將測量值傳送至智慧型手機或平板電腦(安裝無線適配器Z3210時)
- 將測量數據以無線方式直接傳送輸入至Excel® 表單 (安裝無線適配器Z3210時)
- 可透過GENNECT Cross進行1次～30次的諧波分析(安裝無線適配器 Z3210 時)
- CAT IV 600 V
CAT III 1000 V

（P2000使用時）
CAT III 2000 V
CAT IV 1000 V

※1 必須搭配選件的直流高壓探頭P2000。主機僅可測量至DC1000 V。

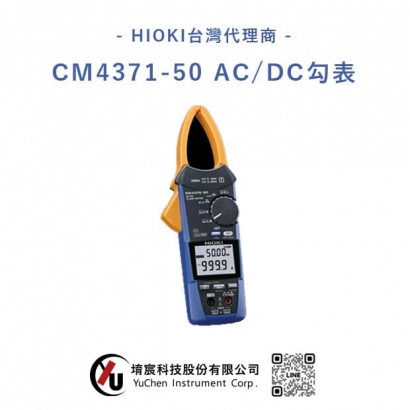

- 搭載高安全性＋高機能DMM ｜ 交流・直流勾表 2000 A
- 自動判斷交流/直流
- 進行太陽能面板的開路電壓維修保養時，最高可測量至DC2000 V（使用P2000時）
- 同時顯示啟動電流(INRUSH)的真有效值和波形峰值
- 支援無線化！可將測量值傳送至智慧型手機或平板電腦(安裝無線適配器Z3210時)
- 將測量數據以無線方式直接傳送輸入至Excel® 表單 (安裝無線適配器Z3210時)
- 可透過GENNECT Cross進行1次～30次的諧波分析(安裝無線適配器 Z3210 時)
- CAT IV 600 V
CAT III 1000 V

（P2000使用時）
CAT III 2000 V
CAT IV 1000 V

- 自動判斷交流/直流、最大可測量至1000A的電流勾表
- 可輕鬆深入狹窄的線纜縫隙間的電流感測器
- 纖薄的感測器設計，便於深入線纜間的縫隙
- 進行太陽能面板的開路電壓維保時，最高可測量至 DC 2000 V（使用 P2000 時）
- 同時顯示啟動電流(INRUSH)的真有效值和波形峰值
- 支援無線化！可將測量值傳送至智慧型手機或平板電腦(安裝無線適配器Z3210時)
- 將測量數據以無線方式直接傳送輸入至Excel® 表單 (安裝無線適配器Z3210時)
- 可透過GENNECT Cross進行1次～30次的諧波分析(安裝無線適配器 Z3210 時)
- CAT IV 600 V
CAT III 1000 V

（使用P2000時）
CAT III 2000 V
CAT IV 1000 V

- 準確評估使用 GaN/SiC 的逆變器 (Inverter)、馬達的功率轉換效率的功率分析儀
- 準確評估功率轉換效率的世界最高級別測量精度
- 基本精度 ± 0.03％，DC 精度 ±0.05％，50 kHz 精度 ±0.2％*1
- 正確捕捉因高速開關造成的功率變化
- 採樣率 18-bit，抗干擾性（CMRR）110 dB / 100 kHz*1
- 在確保最高精度下維持 1ms 的數據更新速度
- 利用 2 種輸入模組建構最合適的測量系統
- 利用光纖連結達成兩台主機同步。最多可 16CH 同時測量，連 CH 都可設定分析*2
- 1 台最多 8 ch 的功率測量
- 自動補償電流感測器的相位特性
- 同時分析 4 個馬達 (選配)
- 將測量數據統整至 CAN 網絡 (選配)
- 安全評估高壓化的直流線路
- DC 1500 V CAT II / DC　1000 V CAT III*3

*1: 輸入模組 U7005 使用時
*2: BNC同期僅在取得數據時
*3: 輸入模組 U7001 使用時

- 追求功率轉換效率，高精度、最大 12ch 的 HIOKI 功率分析儀
- 功率基本精度 ± 0.05％ (1) （(*1) 僅指主機精度，但加上電流感測器精度可達到 ± 0.075 %）
- 抗干擾性強且高穩定性（80dB / 100kHz 的 CMRR，±0.01% / ℃ 的溫度特性）
- 還能準確測量變化大的負載，TrueHD 18bit
- 在保證最高精度的同時達到 10 ms 的更新率（透過專用 IC ，所有測量都是獨立並同時運算）
- 對於準確且穩定的效率測量很重要的一點：DC 基本精度 ±0.07%
- 頻率頻寬 DC，0.1 Hz〜 2 MHz
- 實現真頻率分析的高速採樣 18 bit， 5 MS/s
- 最大 12 ch (2)，即時連接 2 臺的同步功能
(2) 6 ch 機型使用光連接線（最長 500m）連接 2 臺，可以同步數據和波形。
- 無需示波器的波形分析，馬達分析專用觸發
- 帶寬 1.5 MHz，最大 100 次的寬頻諧波分析
- 併用 Bluetooth ® 無線技術轉接，可傳送測量數值至數據採集儀（LR8410 Link 對應產品）

- 測量馬達、變頻器的功率轉換效率的功率分析儀
- 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
- 200kHz的測量頻寬，高頻也很穩定的振幅和相位精度
- 實現機身小型/輕巧化，滿足現場和研究室的高精度測量
- 50ms高精度高速運算過渡狀態的功率，同時並行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
- 多個系統的同時測量中可最多採集8臺同步的數據
- 使用鉗形電流感測器進行簡單的功率測量
- 新燃油效率標準WLTP的電流、功率平衡測量

- 1000 V 以上的功率效率測量
- 安全測量至最高5000 V 的高電壓
* 最大輸入 5000 V (*1), 2000 V CAT II , 1500 V CAT III
- 掌握0.1％單位的效率改善效果
* 測量精度± 0.08% (DC), ± 0.04% (50/60 Hz), ± 0.17% (50 kHz)
* 頻率平坦性 ± 0.1% 振幅帶寬 200 kHz Typical,
* 頻率平坦性 ± 0.1° 相位帶寬 500 kHz Typical (*2)
* 測量帶寬 DC ～ 4 MHz (-3 dB)
* 抗干擾性能 CMRR 80dB Typical (100 kHz), 差動輸入方式

*1: ±7100 Vpeak，無測量等級，預設暫態過電壓0 V
*2: 根據功率分析儀實施相位補償後

- PW3337 三相功率計/電力計可用於馬達、變頻器、功率調節器、電源等的開發和生產
- 變壓器/馬達的無負載試驗中，即便是低功率因數也能實現高精度測量
- 支援 3ch 輸入，DC、可測單相 2 線~三相 4 線
- 使用 2 臺同步+免費 PC 應用軟體則可以作為 6ch 的功率計來使用（僅限 PW3337s）
- 高基本精度：±0.15%
- 寬頻帶：DC，0.1Hz~100kHz
- 直接輸入方式下最大可測65A的大電流
- 標配諧波測量：符合 IEC61000-4-7
- 支持最大AC 5000A 輸入，帶外部電流感測器輸入端口
- 最多可同時控制 8 臺儀器
- 透過兩台同步+免費PC軟體 可以如同6CH的功率計一般使用(PW3337限定功能)

- PW3336功率計/電力計可用於馬達、變頻器、功率調節器、電源等的開發和生產
- 變壓器/馬達的無負載試驗中，即便是低功率因數也能實現高精度測量
- 支援2ch輸入，DC、可測單相2線~三相3線
- 高基本精度：±0.15%
- 寬頻帶：DC，0.1Hz~100kHz
- 直接輸入方式下最大可測65A的大電流
- 標配諧波測量：符合IEC61000-4-7
- 支持最大AC 5000A輸入，帶外部電流感測器輸入端口
- 最多可同時控制8臺儀器

- 單相功率計/電力計，適用於伺服器的功率評估，測試SPEC power
- 高精度測量待機功率、操作時功率
- ±0.15%的高基本精度
- 1mA量程～20A量程（最大30A保證精度）
- DC、0.1Hz～100kHz的寬頻率帶寬
- 支援諧波測量、IEC62301（待機功率）標準的測量
- 在變頻器/馬達的無負載試驗中，即便是低功率因數也可實現高精度測量
- 最多可8台同步測量
- 配備最大可到AC5000 A輸入的外部電流感測器輸入端子（僅限PW3335-03,PW3335-04）
