產品介紹

屏蔽測量對象免受電磁影響

- 在進行高絕緣電阻樣本或電感、電容樣本測量時，作為樣本收納盒，以進行電磁屏蔽。
- 與砝碼電極SME-8320組合使用時，可以作為對電極或防護電極。
- 測量電容器和變壓器等電子零件時，能防止外部雜音和漏洩電流，實現穩定的測量。

- 插片電容的絕緣電阻測量用電極
- 治具長度最長11 mm (支援JIS 1608 [EIA 0603]以上的尺寸)，可任意調節，進行各種插片電容的測量
- 機體內配有連接線，當透過連接線連接到儀表，蓋子在開放狀態下測量時，電壓值顯示為「OFF」

※SM-8220系列使用時，需進行護所連接線的改造。

高絕緣電阻計選件－校正用電阻箱

- 高絕緣電阻計用校正電阻箱
- 採用可以確實與高絕緣電阻計主機絕緣的構造

用於高精度電流感測器的電源

-帶波形輸出功能，用於電流感測器的電源

用於高精度電流感測器的電源

-帶波形輸出功能的，用於電流感測器的電源

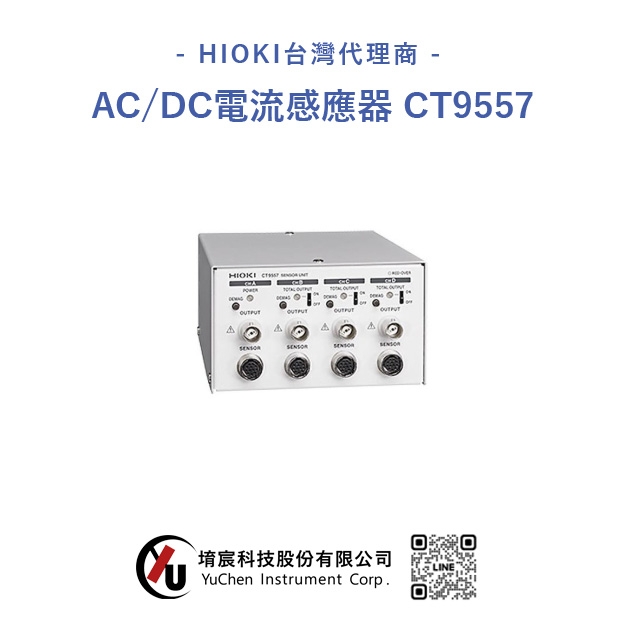

匯總並測量多條配線的大電流

- 帶波形輸出功能的，用於電流感測器的電源
-具備每個通道的波形輸出，以及波形輸出合計，RMS輸出合計功能

勾表型、高精度電流測量

- 額定電流 AC/DC 200 A
- 測量精度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 測量精度（相位） ±0.1° (50/60 Hz)
-頻率帶寬　DC～700 kHz
- 使用溫度範圍-40℃～85℃，適用於各種試驗環境
- 單手即可操作的勾表型
- 由測量儀器進行供電，無需感測器用電源
(和HIOKI的功率分析儀或存儲記錄儀連接時)
- 最適用於EV的逆變器評估、PV發電的PCS評估

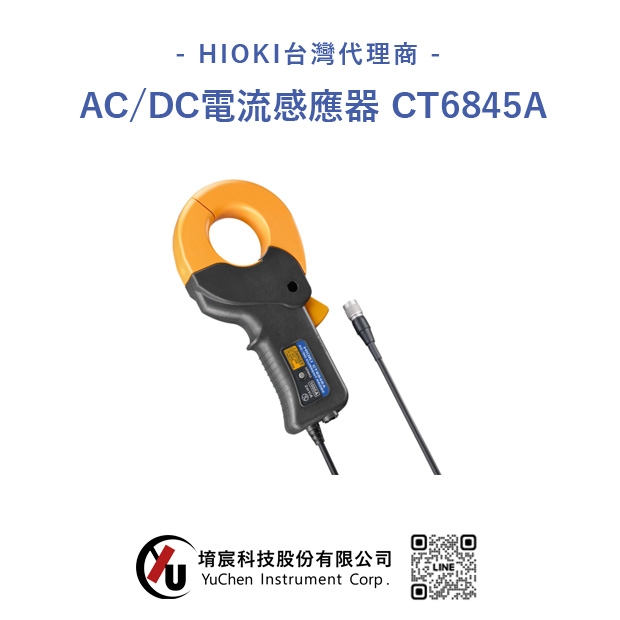

勾表型、高精度電流測量

- 額定電流 AC/DC 500 A
- 測量精度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 測量精度（相位） ±0.1° (50/60 Hz)
- 頻率帶寬　DC～200 kHz
- 使用溫度範圍-40℃～85℃，適用於各種試驗環境
- 單手即可操作的勾表型
- 不論是粗線或雙線皆可勾住的大口徑
- 由測量儀器進行供電，無需感測器用電源
(和HIOKI的功率分析儀或存儲記錄儀連接時)
- 最適用於EV的逆變器評估、PV發電的PCS評估

勾表型、高精度電流測量

- 額定電流 AC/DC 500 A
- 測量精度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 測量精度（相位） ±0.1° (50/60 Hz)
- 頻率帶寬　DC～500 kHz
- 使用溫度範圍-40℃～85℃，適用於各種試驗環境
- 單手即可操作的勾表型
- 由測量儀器進行供電，無需感測器用電源
(和HIOKI的功率分析儀或存儲記錄儀連接時)
- 最適用於EV的逆變器評估、PV發電的PCS評估

勾表型、高精度電流測量

- 額定電流 AC/DC 1000 A
- 測量精度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 測量精度（相位） ±0.1° (50/60 Hz)
- 頻率帶寬　DC～100 kHz
- 使用溫度範圍-40℃～85℃，適用於各種試驗環境
- 單手即可操作的勾表型
- 不論是粗線或雙線皆可勾住的大口徑
- 由測量儀器進行供電，無需感測器用電源
(和HIOKI的功率分析儀或存儲記錄儀連接時)
- 最適用於EV的逆變器評估、PV發電的PCS評估

使用無線輕鬆採集各種數據，透過鉗形感測器簡單記錄負載電流/洩漏電流

- 用於測量交直流負載電流/交流洩漏電流（使用鉗形感測器）
- 可選電流感測器高達 8 種
- 放入配電箱中，即便關閉櫃門也能監測數據
- 設置電壓和功率因數後，能進行簡單的功率測量
- 放置空間要求低，小巧的 2ch
- 測量數據可透過 Bluetooth ® 無線技術傳輸至 LR8410 或 LR8410 特製品中
- 通訊中斷時也能保持測量數據
- 3WAY 電源（AC適配器、3號鹼性電池、外部電源5V～13.5V）
- 存儲容量每1通道50萬個數據


LR8513主機無法單獨測量。
無線通訊對應國家：Taiwan, Australia, Austria, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, Indonesia, Ireland, Israel, Italy, Japan, Kenya, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, New Zealand, Norway, Poland, Portugal, Romania, Singapore, Slovakia, Slovenia, Spain, Sweden, Switzerland, Thailand, Turkey, United Kingdom, United States, Viet Nam
※Bluetooth®是Bluetooth SIG，Inc.的註冊商標，授權日置電機使用。

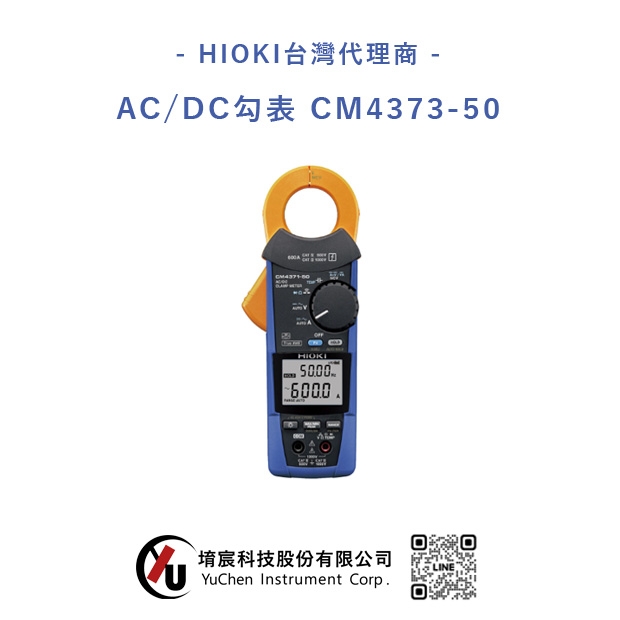

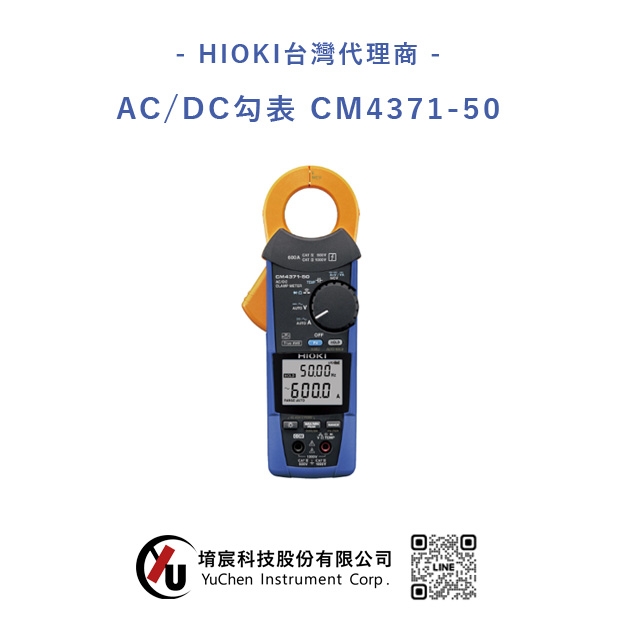

- 搭載高安全性＋高機能DMM ｜ 交流・直流勾表 600 A
- 自動判斷交流/直流
- 太陽能面板的開路電壓維保最高可測量至DC2000V(※1)
- 同時顯示啟動電流(INRUSH)的真有效值和波形峰值
- 防塵防水性能：IP54
- 支援無線化！可將測量值傳送至智慧型手機或平板電腦(安裝無線適配器Z3210時)
- 將測量數據以無線方式直接傳送輸入至Excel® 表單 (安裝無線適配器Z3210時)
- 可透過GENNECT Cross進行1次～30次的諧波分析(安裝無線適配器 Z3210 時)
- CAT IV 600 V
CAT III 1000 V

（P2000使用時）
CAT III 2000 V
CAT IV 1000 V

※1 必須搭配選件的直流高壓探頭P2000。主機僅可測量至DC1000 V。
