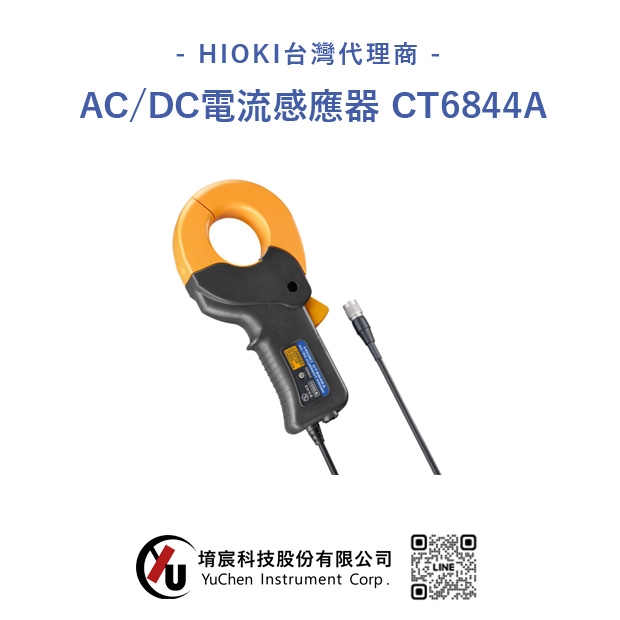

HIOKI AC/DC電流探棒 CT6844A
推薦HIOKI AC/DC電流探棒 CT6844A，額定電流 AC/DC 500 A，頻率帶寬 DC～500 kHz
使用勾表型實現無與倫比的測量精度
勾表型電流感測器雖然因為便利性而受到高度評價，但測量精度是一個問題。
CT6840A系列是一款勾表型電流感測器，可實現無與倫比的測量精度，並準確測量電池供電的EV和PV發電系統的DC功率。
產品陣容共有5種機型，即便是額定1000 A的大電流測量也可對應
無需斷線的勾表型電流感測器
勾表型的電流感測器無需斷線即可設置。在「使用了底盤動力計的EV試驗」或「運作中的PV發電系統的評估」等，無法斷線的情況下也能測量電流。
對應國際標準WLTP的電費性能試驗
CT6840A系列無需切斷線纜即可測量實際運行狀態下的車輛的電流。和功率分析儀搭配使用，能夠準確測量系統各電池的充放電的電流累積和電力累積，滿足國際標準WLTP油耗測量所需。
在寬溫度範圍內進行準確的電流測量，使用溫度範圍-40℃〜85℃
溫度特性是可以測量DC電流的電流感測器的一個問題。CT6840A系列採用「磁通閘」的檢測方式。和一般使用霍爾元件的檢測方式不同，對溫度變化強，可以在各種試驗環境中準確測量電流
支援功率分析儀PW8001「自動相位補償功能」
CT6840A系列支援「自動相位補償功能」，在連接功率分析儀PW8001時會自動補償電流感測器的相位。
可以自動完成過往需手動進行的相位補償值設定，無需擔心遺漏設定，能精準的測量功率。
(所有的電流感測器都有相位特性，，並使用功率分析儀進行相位補償，以準確測量功率。)
HIOKI AC/DC電流探棒 CT6844A 產品規格
基本參數(精度保證期間 1年, 調整後精度保證期間 1年)
| 額定電流 | AC/DC 500 A |
|---|---|
| 頻率特性 | DC〜500 kHz |
| 可測量導體直徑 | φ20 mm以下 |
| 最大輸入電流 | ±800 Apeak (40℃以下且20 ms以內) |
| 輸出電壓 | 4 mV/A |
| 輸出電阻 | 50 Ω ± 10 Ω |
| 測量精度（振幅） ±(% of reading + % of full scale) | DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01% |
| 直線性誤差 | ±20 ppm Typical |
| 共模抑制比(CMRR) | DC-1 kHz：150 dB以上 1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：120 dB以上 100 kHz-300 kHz：100 dB以上 （對輸出電壓的影響/共模電壓） |
| 自動相位補償功能 | 連接PW8001後將自動執行相位補償 |
| 使用溫溼度範圍 | -40℃～85℃、80% RH以下（無結露） |
| 適用標準 | 安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 Type D EMC IEC 61326-1:2012/EN 61326-1:2013 |
| 耐電壓 | AC 4,260 V |
| 電源 | 透過功率分析儀PW8001, PW6001, PW3390、感測器單元CT9555, CT9556, CT9557、3CH電流單元U8977提供 |
| 最大額定功率 | 7 VA以下(500 A/55 Hz測量、±12 V電源時) |
| 尺寸・重量 | 153(W) ×67(H) ×25(D), 400 g |
| 線長 | 3 m |
| 附件 | ・標記綁帶（×6） ・攜帶盒 ・使用說明書 ・使用上的注意事項 |
