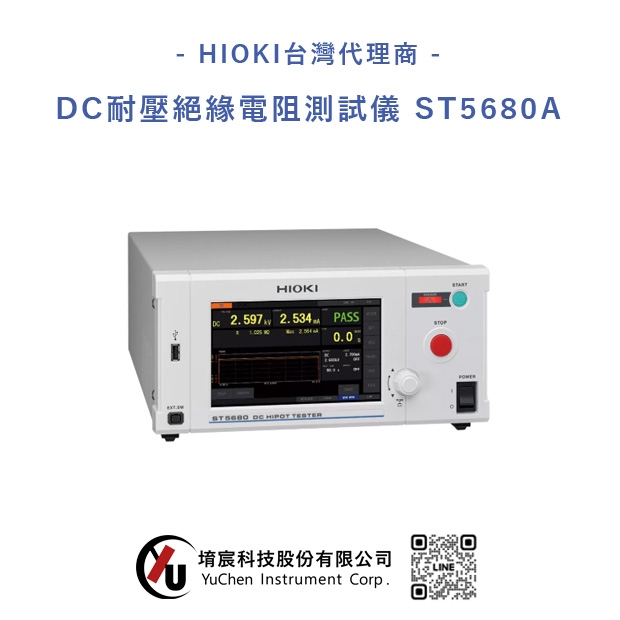

DC耐壓絕緣電阻測試儀 ST5680

ST5680A是為了EV電池典冊用的DC耐電壓測試儀器。
對應多種全球規格、接觸檢查、波形記錄分析(波形智慧分析)三面向，提升電芯/模組/電池包的絕緣評估，實現從研究開發到產線都能一貫執行的絕緣電阻測試。

對應國際規格與具備波形解析的DC絕緣耐壓測試儀器

ST5680A，對應DC耐電壓測試(最小解析度0.001μA)、絕緣電阻測試、BDV(絕緣破壞電壓)測試，測試中的電壓、電流、絕緣電阻能以時間軸方式進行顯示與記錄。
同時對應CE/UKCA/CSA(NRTL)認證與最高8kV/20mA的輸出，能對應各種國際規格的耐電壓測試。一台機種就能輕鬆實現全球化。
標準搭載的接觸確認功能，可減少因治具、測試線、高電壓繼電器等接觸不良導致的錯誤判斷。並且透過ARC檢出功能監控測試電壓的變動率，檢測出異常事件。能快速發現因異物或是孔洞造成的潛在絕緣不良。

對應國際規格，實現EV電池絕緣測試的標準化

一個機種就能對應全世界EV電池生產的DC耐電壓測試的標準化。

●對應CE/UKCA/CSA(NRTL)，可作為全球各據點通用的測量儀器
●最高8kV/20mA輸出，對應國際規格所要求的DC耐電壓測試條件
●簡單統一全球據點的測試條件、判斷標準、操作方式，高效進行設備管理

提升品質與降低設計成本的接觸檢查功能

無須外接導通確認裝置跟複雜的設計，確保取樣的可靠度

●測試儀器本體標準搭載接觸確認功能
●檢測出治具、測試線、高電壓繼電器等劣化或斷線所導致的接觸異常
●降低高價的模組/電池包因接觸不良導致的錯誤判斷風險
●配線與PLC控制設計簡單化，減少產線設置與DEBUG的程序

無須追加儀器即可實現波形解析
直接由測試儀器本體取得波形，更快且確實的改善測試程序

●電壓、電流、絕緣電阻以時間軸方式在測試中記錄
●最多128秒、最高500kS/s的取樣速度，詳細掌握變化
●取得的波形可透過USB與LAN傳輸，並以BMP/PNG/CSV形式保存與讀取
●由於無須示波器與高電壓探棒，能與產線在相同條件下進行波形解析
●可依批次／產線單位保存波形數據，提升可追溯性與後續解析的便利性

安全且高度再現性，易於日常運用的高電壓測試

產線中可安全、穩定的進行耐電壓、絕緣電阻測試的各種功能

●電壓限制功能：設定上限電壓，防止設定錯誤導致的過電壓輸出，減少事故與重工風險
●自動放電功能：測試結束後會自動執行放電，降低因殘留電荷導致的觸電風險
●互鎖功能：可連接安全蓋與門鎖等外部安全儀器，控制輸出與否
●自動量程功能：根據測量值自動切換量程，保持數據易讀性並降低誤讀風險
●面板保存功能：各模式可保存最多64組常使用的測試條件，快速讀取加速測量過程
●ARC檢出功能：時常監控測試電壓的變動率，檢出因異物和通孔所造成的微小放電。降低潛在不良品流出風險
