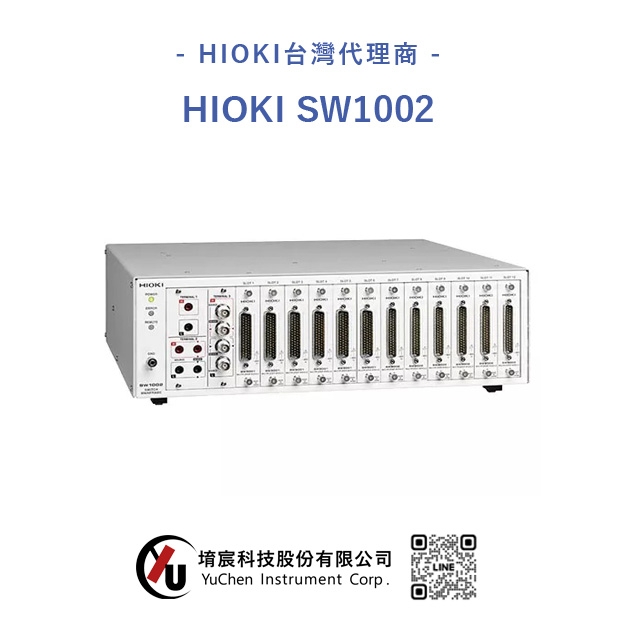

HIOKI SW1002 掃描模組機架
適用於電池測量，保證組合精度
多通道電池測試。具有確保準確性的功能

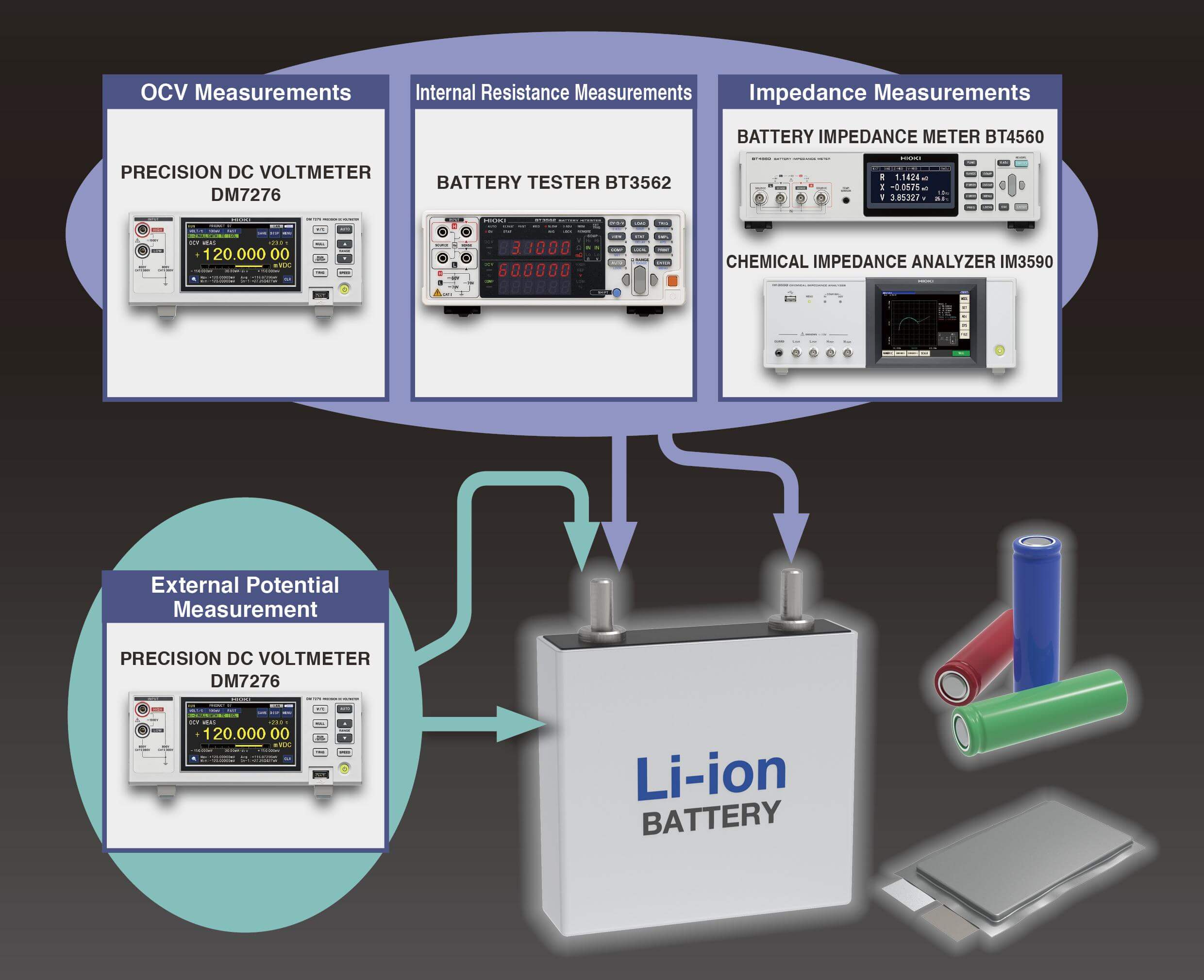

透過將 SW1002 與電池測試儀結合使用，可以測量電池的 OCV（開路電壓）、內部電阻、低頻下的反應電阻、Cole-Cole 圖以及多個通道上的外部電位。

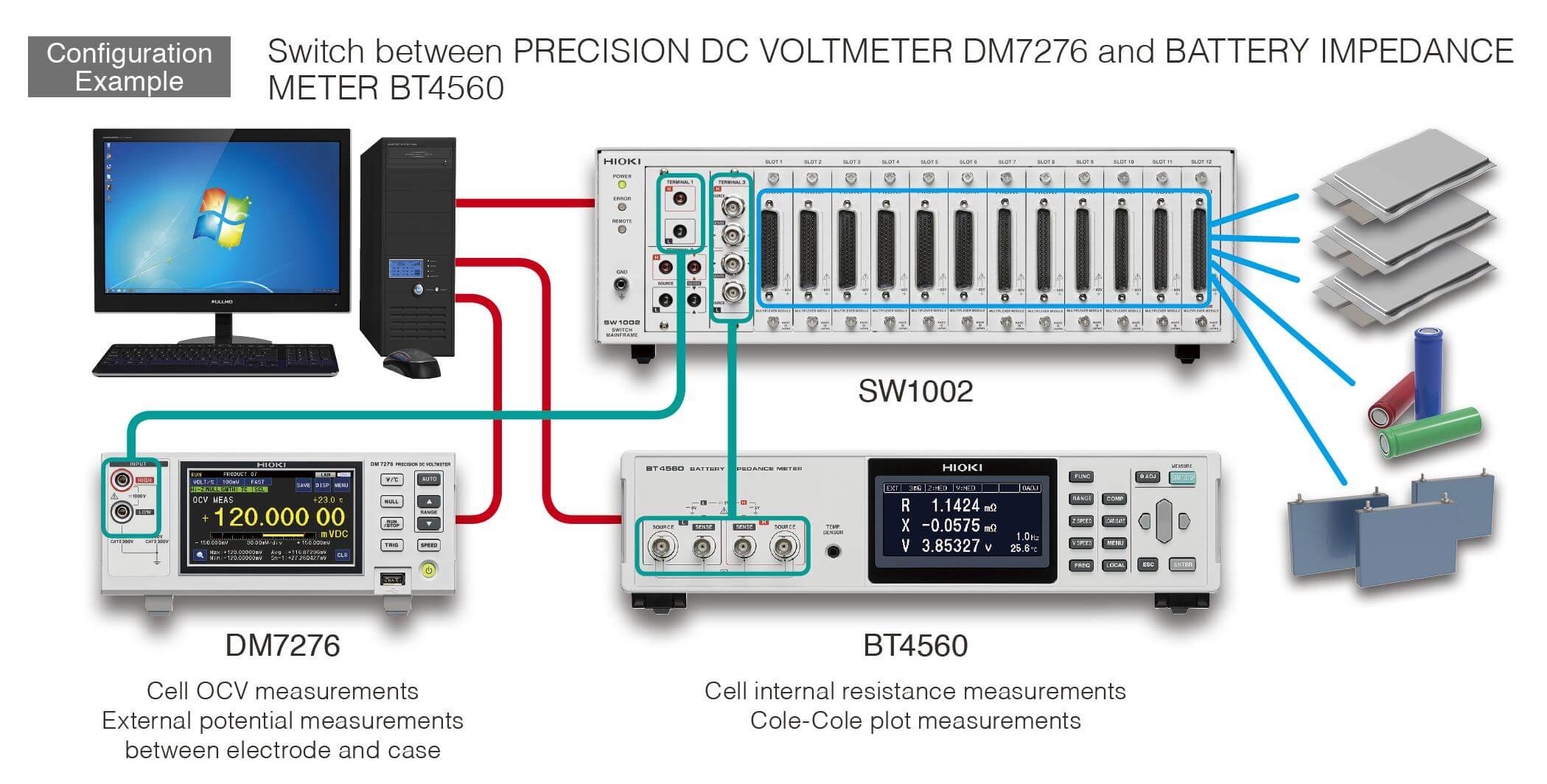

連接多達兩個功能不同的測量儀器
在兩種類型的測量儀器之間切換以執行各種測量。

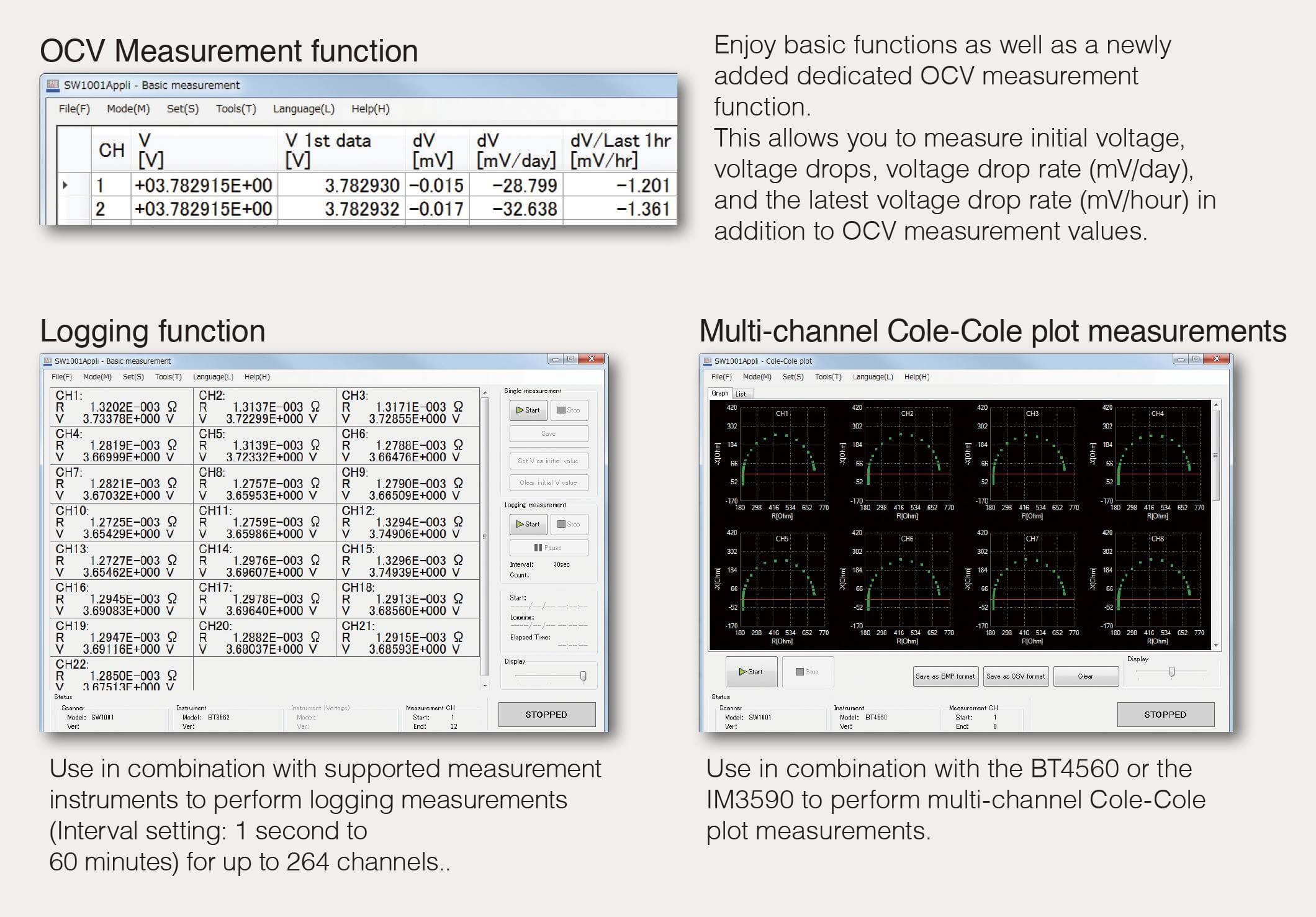

獨家PC應用程序支援的電池測量
使用可下載的免費PC應用程序輕鬆執行各種測量。

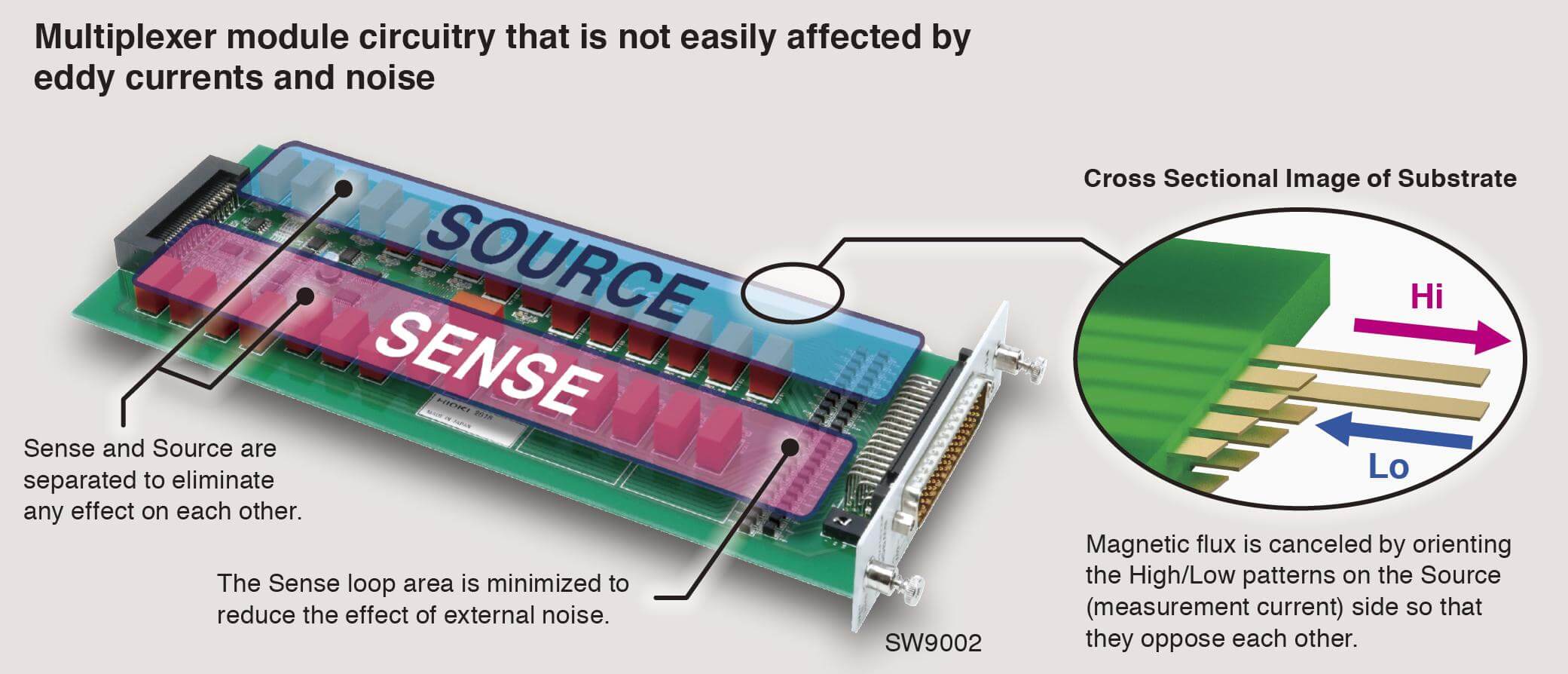

考量到阻抗測量的電路設計
透過消除交流測量電流的磁通並使信號源與檢測源分離，可以減少對檢測信號的影響。由於渦流的影響較小，可實現高可靠性的測量。

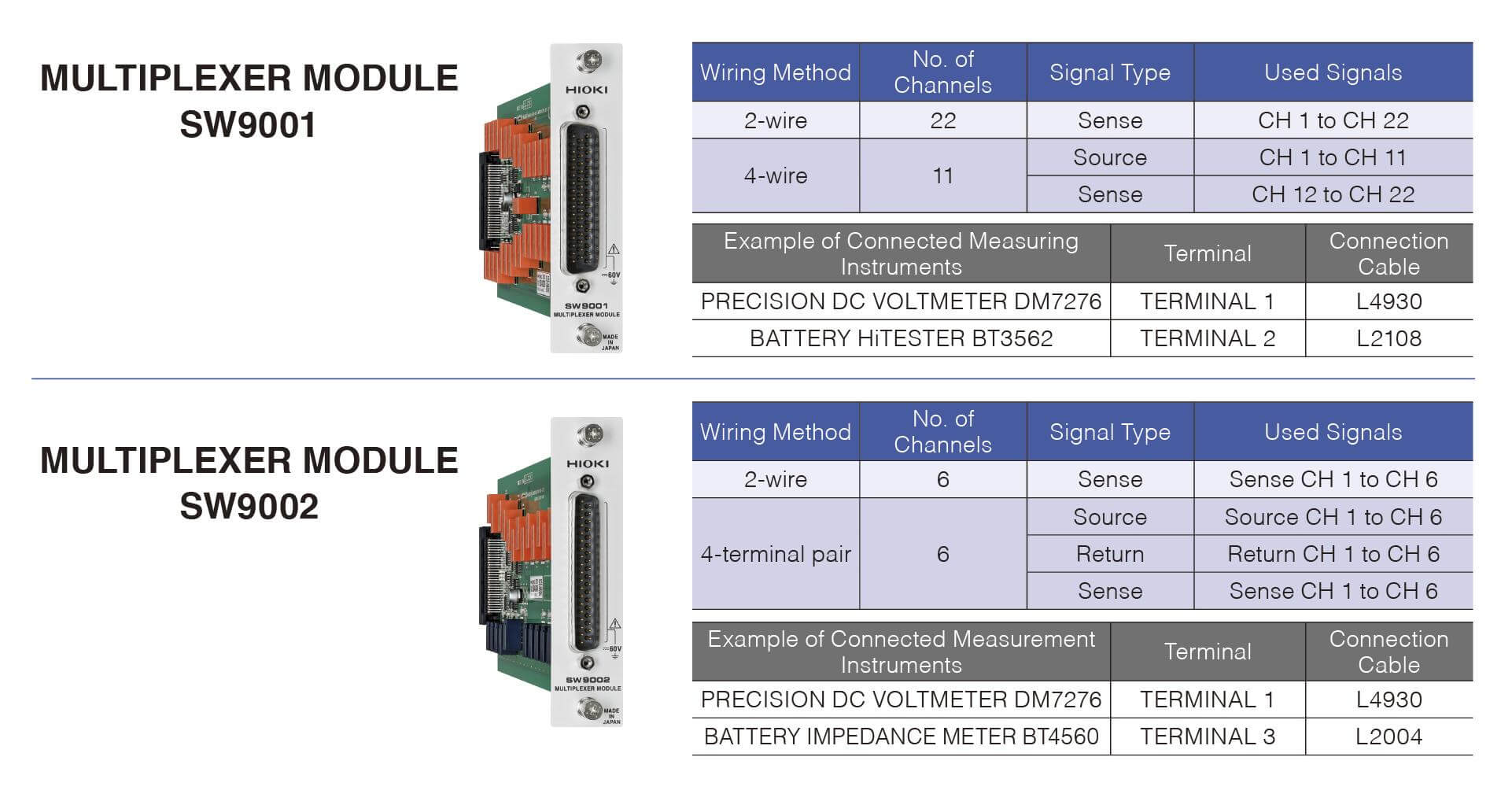

從兩種類型的多路復用器模組中選擇
MULTIPLEXER MODULE SW9001：此模組支持2線/ 4線配置。通道切換可以在11 ms內執行（不包括通訊，命令處理時間和觸點跳動）。
MULTIPLEXER MODULE SW9002：該模組支持4端子對配置，可與BT4560和IM3590結合使用。也可以進行2線製測量（僅感測）。通道切換可以在11ms內執行（不包括通訊，命令處理時間和觸點跳動）。

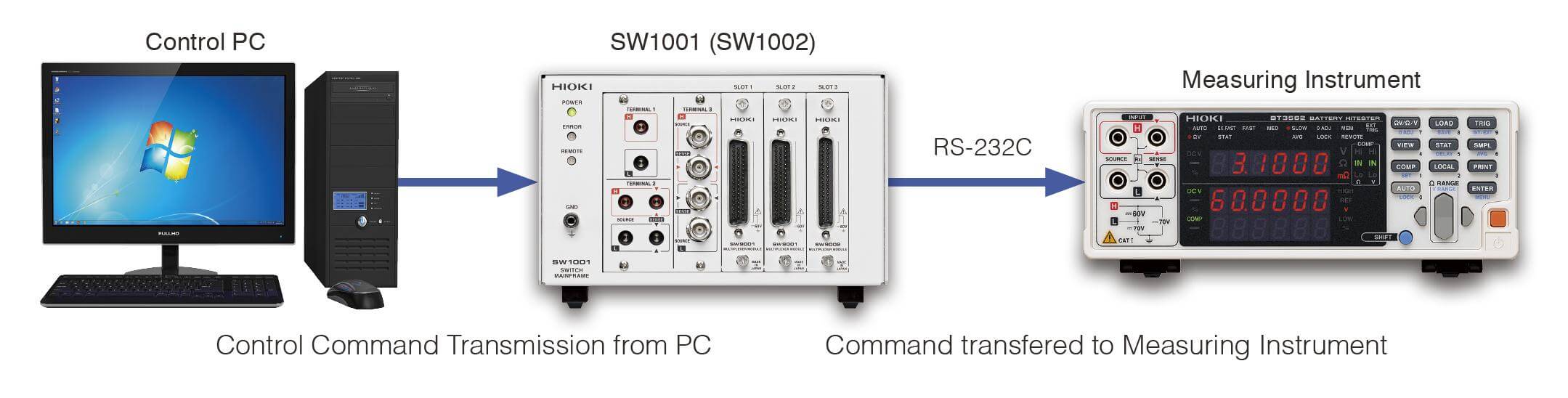

通訊命令傳輸功能減少了所需的PC端口數量
通常，PC控制需要兩個端口：一個用於切換的通信端口，另一個用於測量儀器的通信端口。
透過使用SW1002上的通信命令傳輸功能，交換機大型機可以將控制命令從PC傳輸到測量儀器（並且可以從設備接收響應）。這樣可以減少測量儀器上使用的通信端口

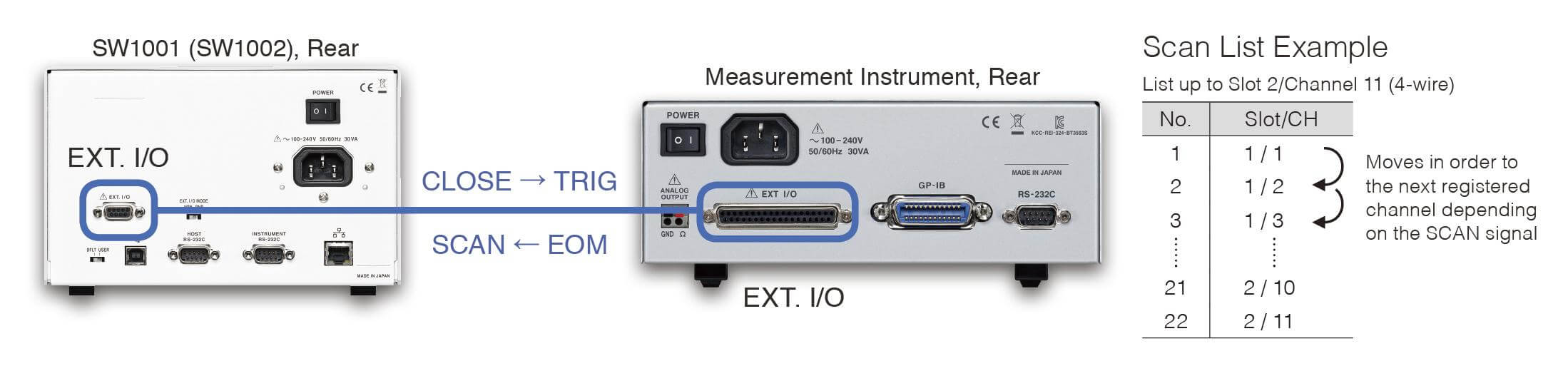

掃描功能
此功能根據預先註冊的掃描列表按順序在通道之間切換。
將交換機大型機和測量儀器的 EXT. l/O 連接。使用掃描功能，通道切換和觸發測量可以同步進行連續掃描。
通訊命令傳輸功能減少了所需的PC端口數量
通常，PC控制需要兩個端口：一個用於切換的通信端口，另一個用於測量儀器的通信端口。
透過使用SW1002上的通信命令傳輸功能，交換機大型機可以將控制命令從PC傳輸到測量儀器（並且可以從設備接收響應）。這樣可以減少測量儀器上使用的通信端口
SW1002產品規格
基本參數
| 插槽數 | 12個 |
|---|---|
| 對應模組 | 多路掃描模組SW9001（2線式/4線式） 多路掃描模組SW9002（4端子） |
| 可連接測試儀台數 | 最多2台 2線式1台+4線式1台，或者2線式1台+4端子1台 |
| 最大輸入電壓 | DC 60V（不能連接超過DC 60V的電池組），AC 30 Vrms, 42.4 Vpeak, 對地最大額定電壓: DC 60 V |
| 通訊介面 | LAN, USB, RS-232C (用於主機，用於測試儀) |
| 功能 | 通道切換、接線方式、掃描功能、通訊指令傳輸、通道延遲、遮罩切換 |
| 電源 | AC 100 V〜AC 240 V / 30 VA (50/60 Hz) |
| 體積及重量 | 430W × 132H × 420D mm, 6.0 kg |
| 附件 | 電源線 ×1, 使用說明書 ×1, 使用上的注意事項 ×1, USB驅動CD ×1 |
