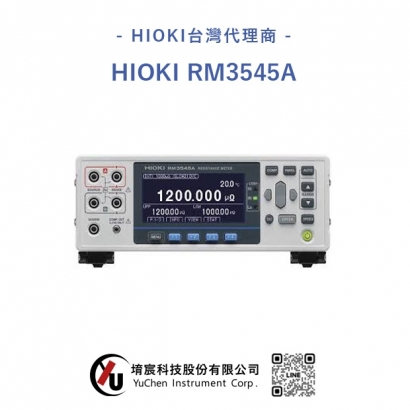

HIOKI RM3545A電阻計
電阻測量新境界，超低電阻測量加速電動化社會
「簡單測量超低電阻值」
搭載最小解析度1nΩ的1000μΩ量程、實現精度最高等級的±0.045%、rdg±0.010% f.s.。精度保證，無須暖機、調零，啟動後就可以立刻進行測量。同時搭載可補償偏移電壓的OVC功能、低電阻也可以安定測量。
簡單高精度多通道的測量
與掃描模組機架SW1002組合時可對應最多132通道（4端子法）。
如果使用RM3545A-2時可搭配選件最多兩個多路掃描模組Z3003，可對應最多20通道（4端子法）。
可對應高精度的多通道測量的需求。
簡單建構自動化產線
和原有機型RM3545相比、測量速度約提升2倍（21 msec*）。擴大路徑電阻的容許值，無須在意配線電阻和接觸電阻，可直接組進原有系統。方便與PC和PLC等等的機器進行數據交換，也搭載了LAN通訊面板。
*: 10 mΩ量程或是100 mΩ量程下、PR模式ON、測量速度FAST、並使用外部觸發時
HIOKI RM3545A 產品規格
基本參數(精度保證期間1年)
|
電阻測量量程 (13量程) |
[量程, 最大顯示, 解析度, 測量電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
| 代表精度 ※ High 模式, OVC 機能 ON, SLOW2,無調零 |
1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 測量電流 | High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA） 低功率模式（LP）:測量電流或是開放電壓在20mV下的低功率測量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
| 測量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
| 路徑電阻的容許值 ※參考值 SOURCE B和SOURCE A之間的路徑電阻（測量對象之外） |
100 mΩ 以下（PR 模式 OFF）量程: 2.6 Ω 100 mΩ 以下（PR 模式 ON）量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上量程: 1 kΩ |
| 最大開放端子電壓 | 1000 Ω以下量程: 8.0 V 10 kΩ以上量程:20 V |
| 溫度測量 | 熱敏電阻感測器（Z2001[配件]）: -10.0℃～99.9℃ 類比輸入（紅外線溫度計等）: DC 0 V～2.0 V |
| 內置多路掃描模組 （內置選件,僅RM3545A-2） | 多路掃描模組 Z3003 可安裝數量：最多2個 最多通道數：20通道（4 線式）, 42 通道（2 線式） 切換：30 msec |
| 外接多路掃描 （外接選件） | 掃描模組機架 最多通道數（SW1001）: 33 通道（4 線式） 最多通道數（SW1002）: 132 通道（4 線式） 切換時間：11 msec |
| 介面 | LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最大115200 bps, 印刷 I/F兼用）, USB, EXT I/O（D-sub 37 pin）, 類比輸出(D/A輸出電壓範圍, DC 0 V 〜 1.5 V) |
| 功能 |
接觸檢查,調零（各量程±50%of full scale以内）*1, 調零自由精度保正, OVC功能, 接觸改善功能（最大施加電壓 5 V, 最大電流 10 mA）, 低功率模式(最大開路電壓20 mV）, 自動保持功能,比較器,溫度測量功能, 温度補償（TC）功能,溫度換算（ΔT）功能, 統計演算功能,延遲功能,平均值功能, 設定保存 (面板保存 ) , 數據記憶功能,通訊指令監控功能（顯示指令或問題的收發狀況）, 對應LabVIEW®驅動 *2 |
| 電源 | 額定電源電壓: AC 100 V～240 V 額定電源頻率: 50 Hz / 60 Hz 最大額定功率: 40 VA |
| 一般消耗電力（參考值） | 16 W (測量電流1 A, LCD燈亮) |
| 尺寸/重量 | RM3545A-1: 約215W × 80H × 306.5D mm (不含突起物), 約2.7 kg RM3545A-2: 約215W × 80H × 306.5D mm (不含突起物), 約3.4 kg |
| 附件 |
電源線×1,感測器Z2001 ×1, EXT I/O用用公頭連接器 ×1, EXT I/O用連接器護蓋 ×1, 備用保險絲（F1.6AH 250 V）×1, 使用說明書 ×1, 使用注意事項 ×1 |
