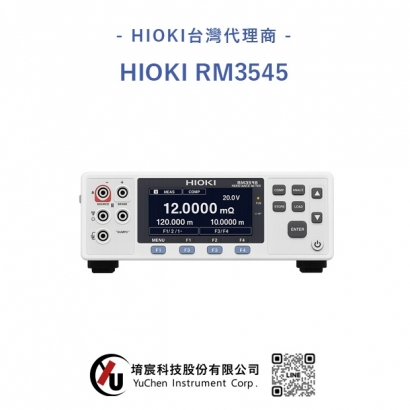

HIOKI RM3545 電阻計
適用電池內阻、焊接、接點與馬達線圈電阻量測，支援自動化生產線應用，測試速度快至2.2ms。
電阻計的使用方法：利用低功率電阻功能測量接觸電阻
IEC標準定義了用於測量信號非常低的連接器和繼電器的接觸電阻的方法。HiokiRM3545高阻計具有低功率電阻功能（也稱為乾電路測試）符合這些標準。為了不破壞接觸部分的氧化物層，開路端電壓的上限為20mV，而最大測量電流永遠不會超過1mA，這為測量0.1μΩ至1kΩ範圍內的接觸電阻提供了理想的測試環境。
如何使用電阻計：補償電磁力的影響
在測量低電阻時，由於不同金屬相互接觸時產生的電壓（稱為電磁力或EMF），測量值可能不穩定。
Hioki RM3545內置了失調電壓補償（OVC）功能來校正EMF的影響，使該儀器成為測量母線焊接點低電阻的理想選擇。
介紹影片
主要特性
•0.006％基本精度，最大0.01μΩ。分辨率，最大1A 測試電流
•測量範圍為0.00μΩ（測試電流1 A）至1200MΩ
•多路復用器單元Z3003（選件）提供20通道4端子測量，以全面評估多點信號（僅RM3545-02）
•低開路電壓不超過20 mV時的功率電阻測量
•高速，全面的生產力支持從頭到尾僅需2.2 ms即可做出決策
** 主機不標配測試治具。請在選件中選擇測試治具和探棒。 **
HIOKI RM3545 產品規格
基本參數| 電阻測量量程 | 量程10 mΩ (最大顯示12.00000 mΩ, 解析度 10 nΩ)～1000 MΩ (最大顯示1200.0 MΩ, 解析度 100 kΩ), 12檔切換 [LP ON時] 量程1000 mΩ (最大顯示1200.00 mΩ, 解析度 10 μΩ)～1000 Ω(最大顯示1200.00 Ω, 解析度 10 mΩ), 4檔切換 基本精度: ±0.006 % rdg. ±0.001 % f.s. |
|---|---|
| 測量電流 | DC 1 A～1 μA以下、[LP ON時] 1 mA～5 μA |
| 開路埠電壓 | DC 20V (量程10 kΩ～), 最大5.5 V (量程～1000Ω) [LP ON時]最大 DC 20 mV |
| 溫度測量 | -10.0～99.9 °C, 基本精度： ±0.50 °C (和溫度探頭Z2001的組合精度), -99.9～999.9 °C (模擬輸入) |
| 測量速度 | FAST (2.2 ms), MED (50 Hz: 21 ms, 60 Hz: 18 ms), SLOW1 (102 ms), SLOW2 (202 ms) |
| 功能 | 溫度補償, 溫度換算, 截止電壓補償 (OVC), 比較器 (ABS/REF%), BIN, 鎖鍵 (OFF/功能表鎖定/整體鎖定), 選擇位元數顯示功能 (7位元/6位/5位元), 電源頻率設置 (AUTO/50Hz/60Hz), 縮放, 判斷音設置, 自動保持, 平均值, 統計運算, 面板保存/讀取, D/A輸出 |
| 多路轉接器 | [僅限RM3545-02]支援單元：Z3003（最多2個單元） |
| 通訊介面 | 從GP-IB (僅限RM3545-01)/ RS-232C/ PRINTER (RS-232C)/ USB 中選擇其一 遠端功能/ 通訊監視功能/ 資料輸出功能/ 存儲 (50個) |
| 電源 | AC100～240 V, 50/60 Hz, 額定功率: 40 VA |
| 體積及重量 | 215W × 80H × 306.5D mm, [RM3545, RM3545-01] 2.5 kg, [RM3545-02] 3.2 kg |
| 附件 | 電源線 ×1, 夾型測試線L2101 ×1, 溫度探頭Z2001 ×1, EXT I/O用公頭連接器 ×1, 使用說明書 ×1, 應用軟體光碟 ×1, USB連接線 (A - B 型) ×1, 備用保險絲 ×1 |
