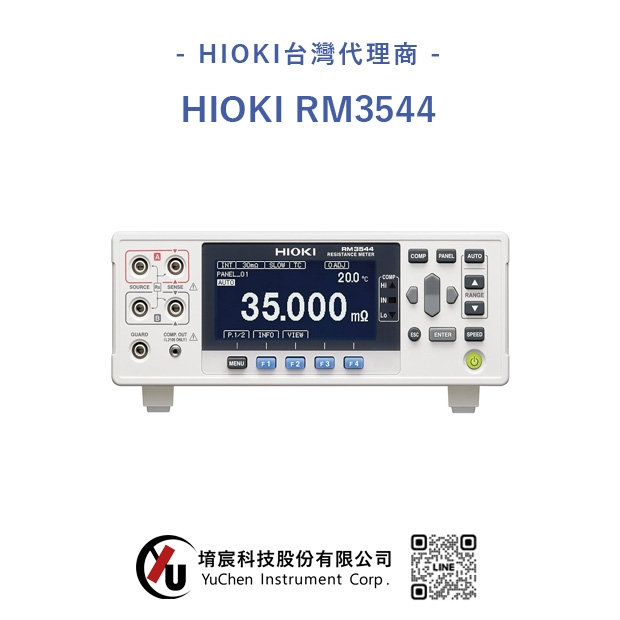

HIOKI RM3544 電阻計
適合手動產線和自動產線的簡易微電阻計
如何使用日置低阻計測量線圈電阻
銅線的電阻根據溫度而變化。為了解決這個問題，HiokiRM3544電阻計可同時測量溫度和電阻，並通過其溫度補償功能提供真正的電阻。RM3544具有0.001mΩ至3.5MΩ的極寬測量範圍，提供了足以測量螺線管，扼流圈，變壓器，電動機和許多其他線圈組件的功能。
如何使用日置低電阻儀表：比較器功能
Hioki RM3544提供了將測量值與用戶定義的上限和下限進行比較的能力，然後顯示和輸出比較決策。
除了通過板載LED和音頻通知用戶結果之外，還可以通過外部輸入/輸出端口將決定輸出到繼電器控制和PLC系統，從而使該儀器非常適合生產和檢驗線路。
** 主機不標配測試治具。請在選件中選擇測試治具和探棒。 **
RM3545品規格
基本參數| 電阻測量量程 | 30 mΩ (最大顯示35.000 mΩ, 解析度1 μΩ)～3 MΩ量程 (最大顯示3.5000 MΩ, 解析度100 Ω), 9檔切換 基本精度: ±0.020 % rdg. ±0.007 % f.s. |
|---|---|
| 測量電流 | [30mΩ量程時] DC 300 mA～[3MΩ量程時] DC 500 nA |
| 開路埠電壓 | 最大DC 5.5 V |
| 溫度測量 | -10.0～99.9℃, 基本精度: ±0.50℃ (和溫度探頭Z2001的組合精度) |
| 測量速度 | FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms) |
| 顯示更新率 | 無規定 |
| 功能 | 溫度補償功能，比較器(ABS/REF%)，鎖鍵（OFF/功能表鎖定/全部鎖定），顯示位元數選擇功能（5位/4位元），電源頻率設置（AUTO/50Hz/60Hz），縮放，判斷音設置，自動保持，平均值，面板保存/讀取 |
| 存儲功能 | 無 |
| 通訊介面 | [僅RM3544-01] 從RS-232C/印表機 (RS-232C)/USB中選擇任意一種 |
| 電源 | AC100～240 V, 50/60 Hz, 額定功率: 15 VA |
| 體積及重量 | 215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
| 附件 | [RM3544] 電源線×1, 夾型測試線L2101×1, 使用說明書×1, 保險絲×1 [RM3544-01] 電源線×1, 夾型測試線L2101 ×1, EXT I/O用公頭連接器×1, 使用說明書×1, 應用光碟×1, USB連接線(A - B 型) ×1, 保險絲×1 |
