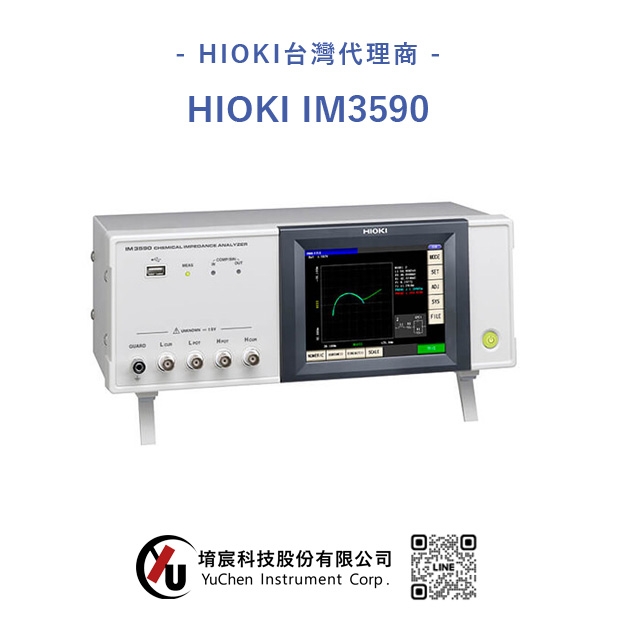

HIOKI IM3590 LCR meter
頻率範圍從 1 mHz ~ 200 KHz 的 IM3590 LCR meter，可在電池內阻測量和電池測量功能
IM3590化學阻抗分析儀：電池內阻測量和電池測量功能
IM3590可以通過自動測量電池電壓並生成相同的DC電壓來測量空載狀態下電池的內阻。
•測量範圍：10mΩ至10Ω
•電池電壓：5 V或以下
IM3590化學阻抗分析儀：確定電子零件，壓電零件和諧振零件的頻率特性
IM3590具有頻率掃描測量（最多801個點），頻率特性測量和Cole-Cole曲線顯示功能，可輕鬆確定電子零件的特性。阻抗分析儀還可以掃描多個信號電平（電壓和電流）和直流偏置電壓。
IM3590化學阻抗分析儀：通過時間間隔測量來確定電子組件的狀態隨時間的變化
由於具有最多801個點的時間間隔測量功能，IM3590可以生成曲線圖，說明電子組件的特性如何回應環境條件（例如溫度）的變化而隨時間變化。
** 注：主機不帶測試治具。請從選件中選擇測試治具和探頭。
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬體流程控制時使用。。 **
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬體流程控制時使用。。 **
IM3590 LCR meter產品規格
基本參數
| IM3590 | ||
| 測量模式 | LCR模式，連續測量（LCR/分析），分析模式（頻率或電平掃描，溫度特性，等效回路分析） | |
|---|---|---|
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, Rdc (直流電阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (導電率), ε (介電常數) | |
| 測量量程 | 100mΩ～100MΩ, 10檔量程 (所有參數均由Z規定) | |
| 顯示範圍 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [單位]) 僅Z和Y為絕對值顯示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃ |
|
| 基本精度 | Z: ±0.05% rdg. θ: ±0.03° | |
| 測量頻率 | 1 mHz～200 kHz (1 mHz～10 Hz步進) | |
| 測量信號電平 | 普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步進 CC模式：10 μA～50 mA rms，10 μA rms步進 低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步進 CC模式：10 μA～100 mA rms, 10 μA rms步進 |
|
| 輸出電阻 | 普通模式：100 Ω，低電阻高精度模式：25 Ω | |
| 顯示 | 彩色TFT5.7英寸，可設置顯示ON/OFF | |
| 測量時間 | 2ms（1kHz，FAST，顯示幕OFF，代表值） | |
| 功能 | DC偏壓測量，直流電阻溫度補償（標準溫度換算顯示），溫度測量，電池測量（自動DC偏壓外加方法），BIN測量（分類功能），面板讀取·保存，存儲功能 | |
| 介面 | EXT I/O（處理器），USB通訊，USB存儲 選件：可安裝RS-232C/GP-IB/LAN其中之一 |
|
| 電源 | AC 100～240 V, 50/60 Hz, 50 VA max | |
| 體積及重量 | 330W × 119H × 168D mm, 3.1 kg | |
| 附件 | 電源線×1，使用說明書×1，CD-R（通訊說明書，使用軟體）×1 |
