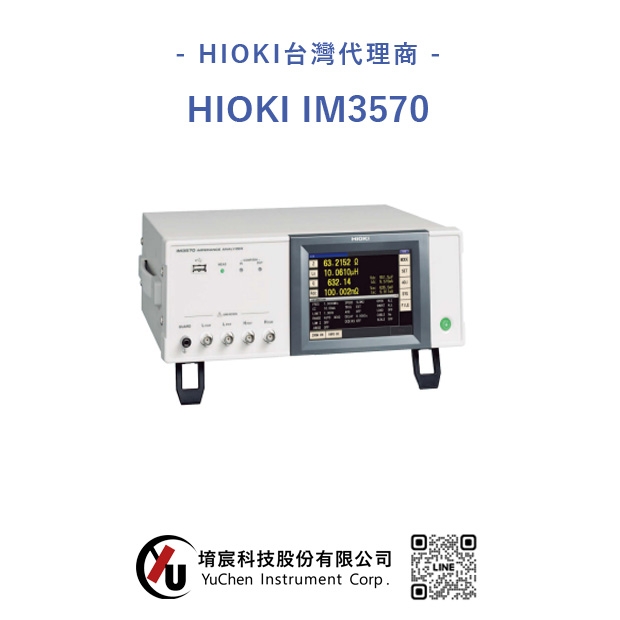

HIOKI IM3570 LCR meter
頻率範圍從 4Hz~5MHz的 IM3570 LCR meter，實現不同測量條件下的高速檢查
阻抗分析儀IM3570：測量壓電元件的諧振特性
IM3570同時作為LCR METER和阻抗分析儀，可以使用其掃頻測量和峰值比較器功能在諧振條件下生成通過/失敗判斷，還可以在不同條件下進行連續檢查，包括通過1確定通過/失敗。 kHz和120 HzLCR測試。這樣，可以通過一台儀器進行掃頻測量和LCR測量。
** 主機不標配治具。請根據您的需求選擇選件中的治具和探頭。 **
IM3570 LCR meter產品規格
基本參數
| IM3570 | ||
| 測量模式 | LCR（LCR測量），分析儀（掃描測量），連續測量 | |
|---|---|---|
|
測量參數 |
Z、Y、θ、Rs（ESR）、Rp、Rdc（直流電阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q | |
| 測量量程 | 100mΩ~100MΩ，12檔量程（所有參數由Z確定） | |
| 顯示範圍 | Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[單位]~9.999999G[單位]，僅Z和Y顯示絕對值 θ：±（0.000°~999.999°），D：±（0.000000~9.999999） Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%） |
|
| 基本精度 | Z：±0.08%rdg. θ：±0.05° | |
| 測量頻率 | 4Hz~5MHz（10mHz~100Hz步進） | |
| 測量信號電平 | V模式，CV模式（普通模式） 50mV~1Vrms，1mVrms步進（1MHz以下） 10mV~1Vrms，1mVrms步進（1.0001MHz以上） CC模式（普通模式） 10μA~50mA rms，10μA rms步進（1MHz以下） 10μA~10mA rms，10μA rms步進（1.0001MHz以上） |
|
| 輸出阻抗 | 普通模式：100Ω，低阻抗高精度模式：10Ω | |
| 顯示 | 彩色TFT5.7英寸，可設置顯示ON/OFF | |
| 測量時間 | 0.5ms（100kHz，FAST，顯示OFF，代表值） | |
| 測量速度 | FAST/MED/SLOW/SLOW2 | |
| 其他功能 | DC偏壓測量，比較功能，面板讀取和保存，存儲功能 | |
| 介面 | EXT I/O，RS-232C，GP-IB，USB通訊，U盤，LAN | |
| 電源 | AC90~264V，50/60Hz，最大150VA | |
| 列印 | 拷貝測量值或螢幕顯示的要點（需用9442，9593-01和9446） | |
| 介面 | GP-IB，RS-232C，EXT.I/O(所有標準) | |
| 電源 | AC90~264V，50/60Hz，最大150VA | |
| 體積及重量 | 330W×119H×307Dmm，5.8kg | |
| 附件 | 電源線×1，使用說明書×1，通訊手冊×1 |
