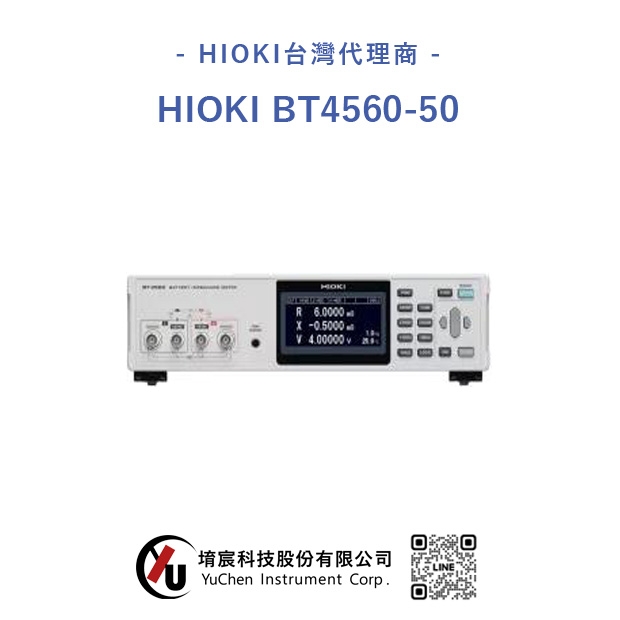

HIOKI BT4560-50電池阻抗檢測器（測試器）
大容量電池電芯的EIS測量
.jpeg)

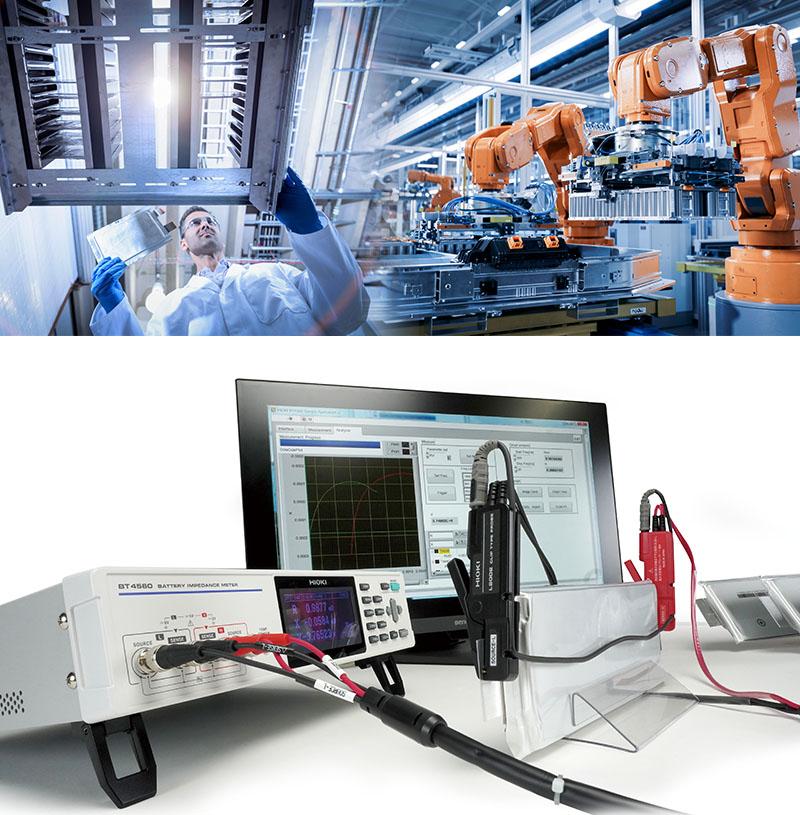

從R&D到產線都可使用的高信賴性EIS測量儀器
電池阻抗檢測器（測試器）BT4560可從研究開發到生產線，迅速且簡單地進行EIS測量*1。它能擴展至有效率測量多個電池的評估系統，在大容量電池的品質管理中實現高精度測量。此外，新的LAN接口使得檢查系統的構建更加容易，提高了整體的便利性。
*1: EIS（Electrochemical Impedance Spectroscopy：電氣化學阻抗分光法）是一種使用小型交流信號測量電池在廣泛頻率範圍內阻抗的方法。這種方法可以提供電池內部的電阻和反應性等詳細的洞察，有助於理解電池的行為和性能，因此在研究開發和品質管理中非常有用。

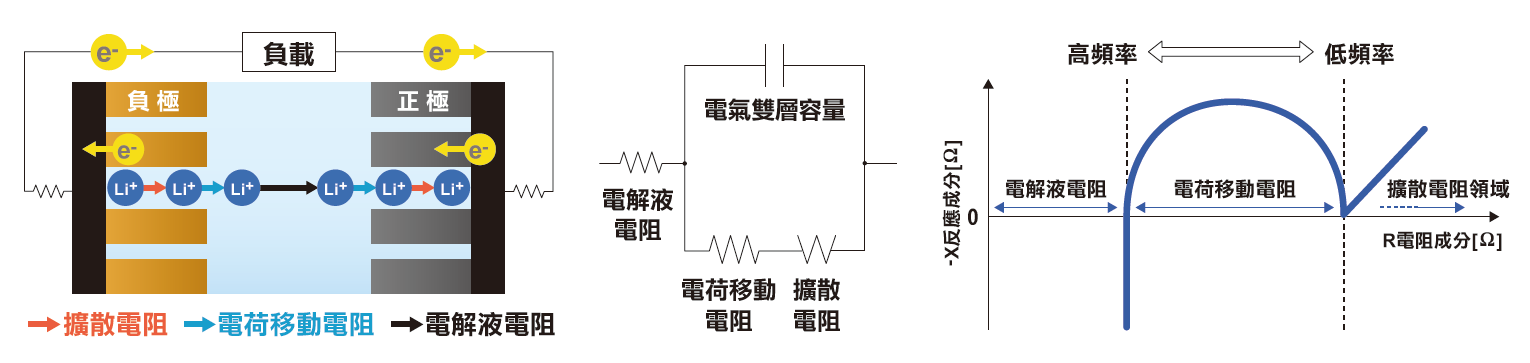

管理電解液電阻、電荷移動電阻、擴散電阻提升電池品質
・測量頻率為0.01 Hz～1.05 kHz之間的設定下測量
・低頻的電荷移動電阻與擴散電阻的測量
・高頻的電解液電阻與焊接電阻的測量
・可繪製奈奎斯特 (Cole-Cole)圖的應用軟體
・使用等效迴路分析軟體，輕鬆解析電池內部狀態

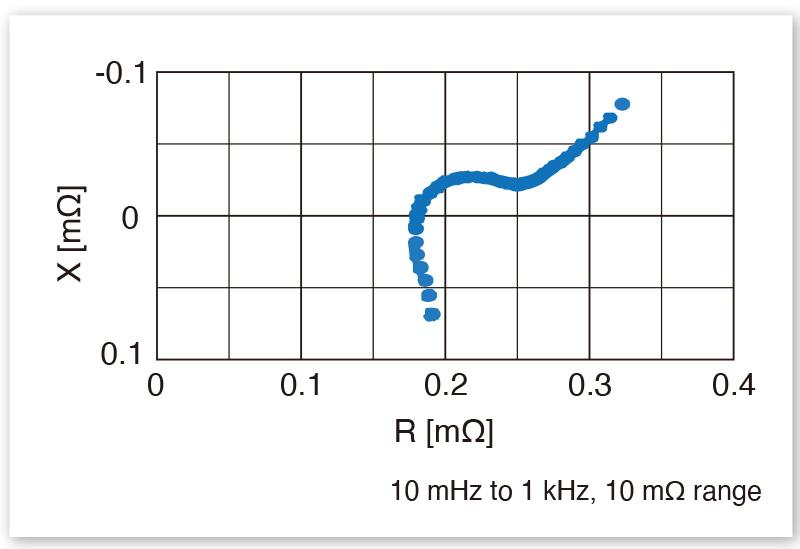

奈奎斯特(Cole-Cole)圖瞬間製作

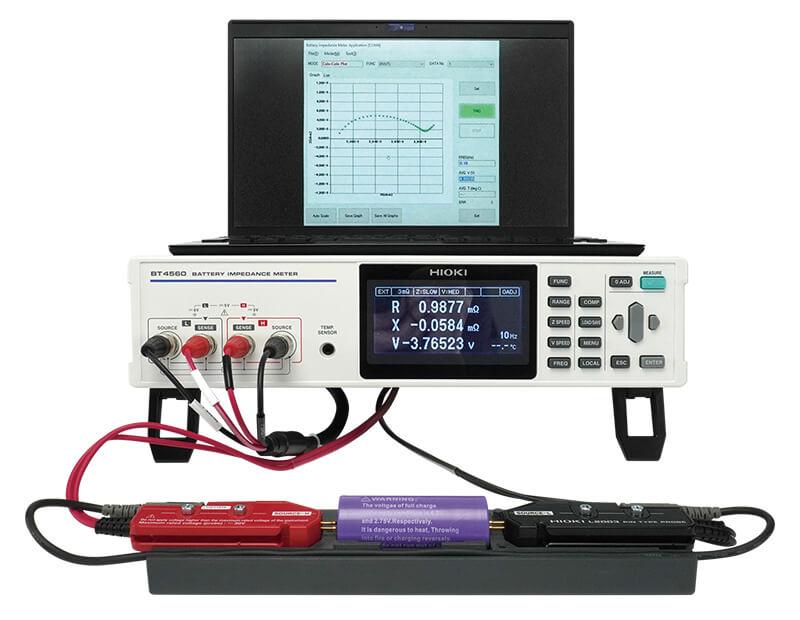

將HIOKI電池阻抗檢測器（測試器） BT4560-50連接到PC後，可以簡單的進行頻率掃描，並將結果準確的描繪出來。
1 mΩ以下的超低阻抗測量
大容量鋰離子電池的內部阻抗低於1 mΩ。BT4560設計用於以高穩定性和再現性測量1 mΩ以下的超低阻抗。

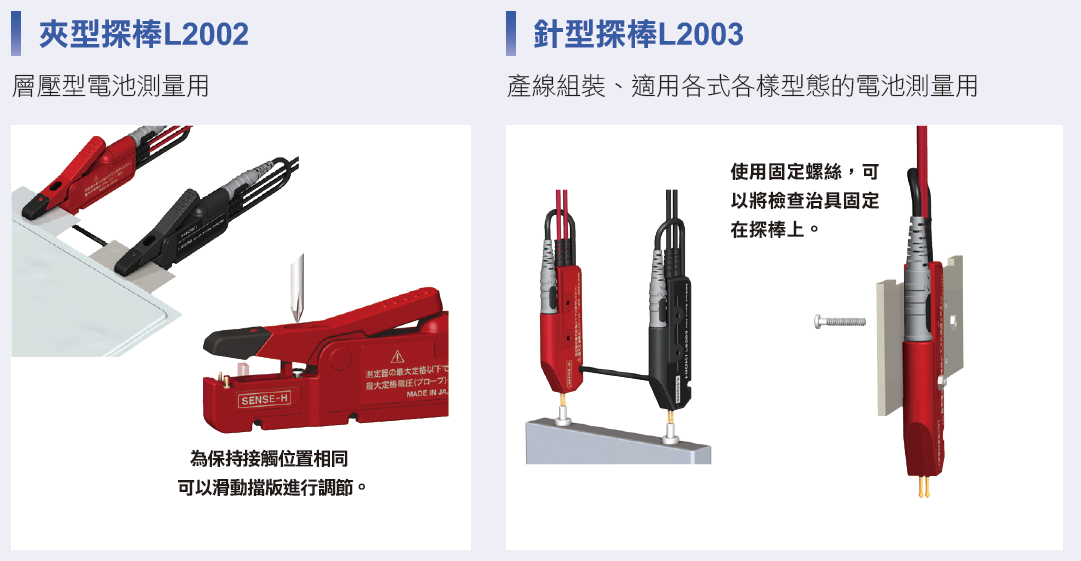

使用4端子對測量專用探棒，降低發生磁束
四端子對構造的探棒，可以提供不受環境或是線纜配線影響，進行非常安定的測量。
HIOKI BT4560-50 產品規格
基本參數(精度保證期間1年)
| 最大輸入電壓 | 最大5V |
|---|---|
| 測量項目 | 阻抗、電壓、溫度 |
| 阻抗測量 | 測量參數：R電阻, X電抗, Z 阻抗, θ相位角， 測量頻率：0.01 Hz～1050 Hz， 測量量程：3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測試電流：3 mΩ 量程：1.5 Arms, 10 mΩ量程：500 mArms, 100 mΩ量程：50 mArms |
| 電壓測量 | 測量量程：5.00000 V（單量程），測量時間：0.1s(Fast)～1.0 s (Slow) |
| 溫度測量 | 測量量程：-10.0 ℃～60.0 ℃，測量時間：2.3s |
| 基本精度 | ¦Z¦: ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃時) |
| 功能 | 比較、自我校準、採樣延遲、平均值、接觸檢查、電壓極限、阻抗測量時電位勾配補償，交流施加時充放電防止，按鍵鎖定，系統測試， 面板儲存．讀取（最多126組） |
| 介面 | LAN, RS-232C, USB, EXT. I/O (可NPN/PNP切換) |
| 電源 | 額定電源電壓：AC 100 V～240 V 額定電源頻率：50 Hz/60 Hz 額定功率：80 VA max |
| 體積及重量 | 約330W × 80H × 293D mm (不包含突起物), 約3.8 kg |
| 附件 | 電源線×1,使用說明書×1,調零板×1,USB連接線（A-B型）×1,CD-R（通訊說明書，PC應用軟體，USB驅動）×1 |
