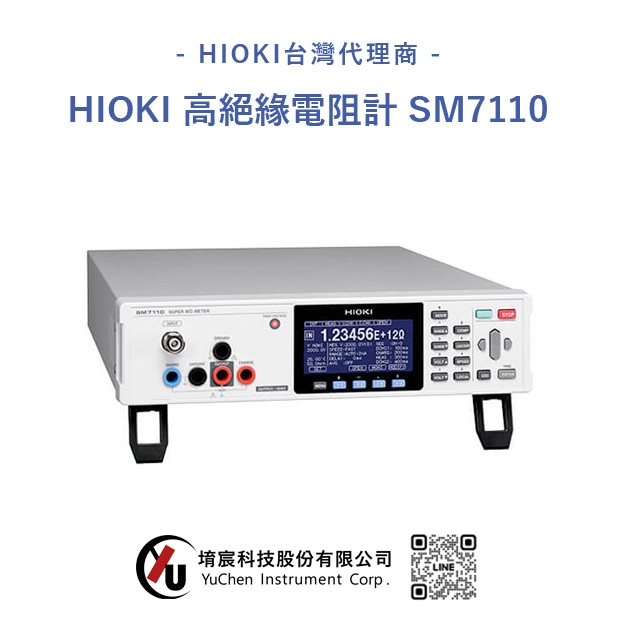

HIOKI SM7110 高絕緣電阻計
使用方法多種多樣，最大1000V，最快6.4ms高阻計
多種使用方法的高絕緣電阻計
超絕緣計是一種能夠作為IR Meter、靜電計等高電阻計，以及作為Picoammeter這種微小電流計來使用，使用方法非常豐富的測量儀器。
而且，HIOKI自行設計的懸浮式電路，能不受測量環境影響進行穩定測量，並且運用在產線中實現高速測量。
輸出2000V 高絕緣電阻計SM7120
偏差1/60，抗干擾性300倍
透過全新的 SM 懸浮式電路和三軸連接器的結合，使抗干擾能力大幅向上。
使用大口徑的三軸連接器
SM7110/SM7120首度採用16mm大口徑的三軸連接器，是為了提升抗雜訊能力及高電壓檢查時的安全性的最新設計。
最快 6.4 ms高速檢查
6.4ms=測量4.1ms+接觸檢查2.3ms
將高速檢查和最大50mA的預充電功能組合，能夠實現高產量的MLCC檢查。
Picoammeter模式也可使用的高性能接觸檢查
搭載像是Picoammeter等使用外部電源的測量也可以使用的接觸檢查功能。可適用於0.1pF以上固定閾值的小容量測量
可選擇確認用頻率，即使是在擺放了多台測量儀器的現場也可以確實檢測
輸出電壓可自由設定於最小0.1V至最大1000V之間，以0.1V為單位
[電壓設定及電阻顯示範圍舉例]
根據電流量程不同，電阻的顯示範圍會改變。
將電流量程設定為Auto並使用電阻顯示模式時需特別注意
產品使用範例
陶瓷元件的絕緣劣化測試應用晶片電容的IR測量
MLCC(積層陶瓷電容)的絕緣測量
太陽能電池電芯薄膜的絕緣測量
雜訊濾波器的絕緣(高電阻)測量
晶體元件的絕緣測量
塗佈(塗料)的表面電阻率測量
外殼帶電程度的測量
二極體的微小洩漏電流測量
光電耦合元件1次側2次側絕緣(高電阻)測量
印表機墨粉和滾筒的絕緣測量
半導體製造商所需的絕緣膜評估測試應用
貼片機・分選機・自動機安裝搭載應用
使用免費軟體可儲存設定及備份
要儲存已經設定好的測量條件，使用「SM採樣應用軟體」便可輕鬆做到。每次修理或校正過後，不必再重新進行複雜的設定。
・測量儀器主機的設定
・間隔測量(以指定時間間隔進行測量)
・電壓掃描測量(透過改變電壓進行測量)
・按下返回鍵時載入(單次測量)
・取得測量值並以Excel或CSV格式儲存
・圖形顯示
・通訊指令的發送/接收測試
・主機設定的備份
軟體下載
HIOKI SM7110 產品規格
基本參數（精度保證時間1年）
| 測量通道數 | 1ch |
|---|---|
| 直流電流測量(精度) | 20 pA量程(解析度 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (解析度1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (解析度10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (解析度100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (解析度1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (解析度10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (解析度100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (解析度1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (解析度10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 測量速度設置: SLOW2=內部累積時間為13PLC時 (2) 溫度範圍: 23 ±5℃ 濕度 85% rh以下 (3) 2 mA量程僅在測量速度FAST時才能選擇 |
| 電阻顯示範圍 | 1×10 ^3 Ω 〜2×10 ^19 Ω ※電流測量精度由電流量程精度和電壓設置精度規定 |
| 電壓設置範圍 (精度) | 0.1～100.0 V, 解析度100 mV, 精度 ±0.1% of setting ±0.05% f.s. 100.1～1000 V, 解析度1 V, 精度±0.1% of setting ±0.05% f.s. |
| 限流器 | 0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA |
| 測量時間設置 | 延遲時間: 0～9999 ms |
| 功能 | 比較測量，偏差測量，百分比測量，表面電阻率測量，體積電阻率測量，電壓監視器，接觸檢查 |
| 程式設計功能 | 有10種放電-充電-測量-放電的測量模式可編程 |
| 顯示 | LCD顯示(30位元，8行)、背光、高壓警告顯示 |
| 介面 | USB, RS-232C, GP-IB |
| 電源 | AC100～240 V, 50/60 Hz, 45 VA |
| 體積及重量 | 330W × 80H × 400D mm, 5.9 kg |
| 附件 | 電源線 ×1, 使用說明書 ×1, 短路插頭×1, CR-R (通訊指令說明書、USB裝置)×1,, EXT I/O用轉接頭オスコネクタ |
