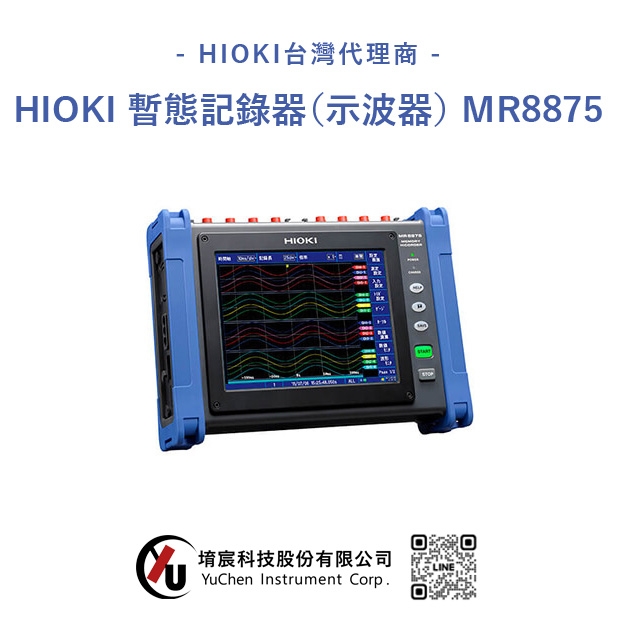

HIOKI MR8875 暫態記錄器（示波器）
支援1000V輸入&畸變・溫度・CAN 訊號的多通道記錄儀
產品影片
可以同時測量RGB合成波各別的重心波長和光功率的TM6102, TM6103, TM6104。
設定好測光量、色度目標值和各別容許範圍，只要將RGB各別的放射量配合指示範圍，便可以進行「白平衡調整」。
如何使用Memory HiCorders：作為多通道高速數據記錄器
Hioki MR8875讓您可以高速實時地將數據記錄到SD卡，從而徹底改變了數據記錄。可以精確捕獲每2μsec最多記錄3秒的完整數據，當記錄最多50μsec的數據時，您可以將多達60個通道的訊號即時保存於SD卡中。
如何使用Memory HiCorders：使用應變模組測量加速度
加速度的突然波動會導致汽車，運輸設備和工業機器人出現運動誤差。安裝了應變測量模組的HIOKI MR8857內存HiCorder，可以幫助您測量和分析16個通道中的意外加速度波動。觀看此影片，了解如何連接失真計加速度傳感器並使用直觀界面進行正確設置以及記錄波形。
MR8875 暫態記錄器（示波器）產品規格
基本參數
| 輸入單元數 | 4個 | |
|---|---|---|
| 通道數 | 最大16類比頻道(使用MR8902時最大60通道)+標準8個邏輯通道+2個脈衝通道 ※：對於類比單元，通道間相互絕緣且與MR8875的GND獨立。對於CAN單元介面或標配邏輯埠或標配脈衝埠，所有通道有共同點GND。 |
|
| 測量量程 (滿量程20div) |
5mV～10V/div，11量程，解析度：測量量程的1/1250(使用MR8901時) | |
| 最大額定電壓 | 埠間：150V DC 接地埠間：100V AC, DC(使用MR8901時) |
|
| 頻率特徵 | DC～100kHz(-3dB，使用MR8901時) | |
| 時間軸 | 200μs～5min/div，21量程，採樣週期：量程的1/100，外部採樣 | |
| 最大取樣速率 | [使用 MR8901時] 500kS/秒(2μs週期，全通道同時) [使用 MR8902時] 10msec(全通道在每個記錄間隔被高速掃描) [使用 MR8903時] 200kS/秒(5μs週期，全通道同時) 外部採樣：200kS/秒(5μs週期) |
|
| 測量功能 | 高速功能(高速記錄) | |
| 記憶體容量 | 總共32MW(不可增加，輸入單元每8MW/單元) ※：1W=2B，32MW=64MB ※: 輸入單元內，可根據通道數分配使用量 |
|
| 外部存儲 | SD存儲卡×1，USB2.0×1 | |
| 顯示 | 8.4英寸SVGA-TFT 彩色液晶 | |
| 通訊介面 | LAN: 100BASE-TX(對應DHCP,DNS,FTP伺服器/用戶端，WEB伺服器，E-mail發送，指令控制) USB：標配USB2.0，系列迷你B插座×1(根據通訊指令設置和測量，將SD存儲卡內的檔案傳輸至PC)，系列A端子 ×2 (USB硬碟、USB滑鼠/鍵盤、GPS模組Z5005連接) |
|
| 電源 | 1) AC適配器 Z1002：100～240V AC(50/60Hz)，56VA 2) 電池組Z1003：7.2V DC, 36VA, 持續使用時間：背光ON約1小時(AC適配器並用時，以AC適配器優先)，裝在MR8875裡充電時間為：3小時 3) 外部DC電源：10～28V DC, 56VA(連接線為特別訂制產品) |
|
| 尺寸，重量 | 298mmW×224mmH×84mmD，2.4kg(含輸入單元和電池組Z1003) 參考資料：3.47kg/122.4oz(含MR8901單元×4和電池組Z1003) | |
| 附件 | 使用說明書×1，操作指南×1，AC適配器Z1002×1，保護膜×1，USB連接線×1，掛繩×1，應用軟體光碟(波形觀察Wv/通訊指令表，CAN Editor×1) | |
