【多通道、可靈活組合】

理想中的多通道測量

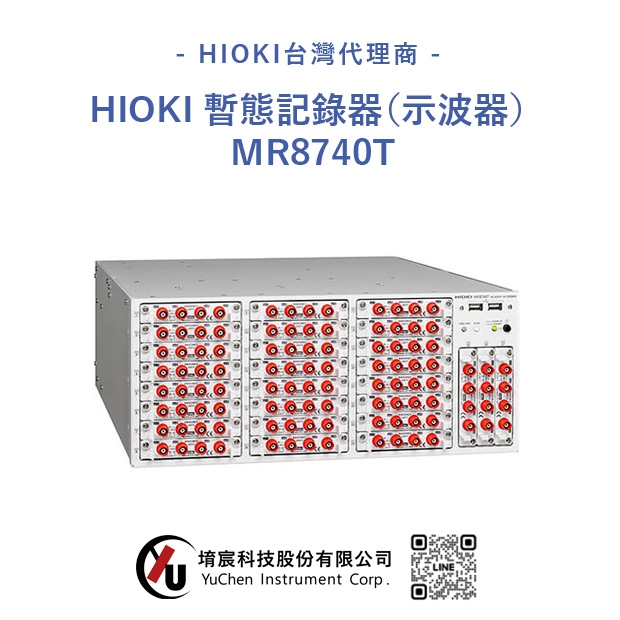

這款暫態記錄器（示波器） MR8740T，相當適合使用於高性能化電路板的多點檢查。1台就可做到類比Max.108ch、類比+邏輯Max.144ch、訊號發生Max.216ch的多通道測量，並且可將測量結果之影像輸出至4K螢幕進行觀看。

※4K螢幕需由客戶自行準備





主機小巧卻可測量Max.108ch

暫態記錄器（示波器） MR8740T在保持原有機型尺寸不變的前提下，可測量的通道數增加為2倍，最多可至108ch。即使是因高性能化而使得檢查點越來越多的ECU電路板的測試，也只要一台儀器就可以對應，滿足測試系統空間有限、想有效利用空間的客戶需求。



【省時有效率】

可大幅縮減測量數據的傳輸時間

使用暫態記錄器（示波器） MR8740T，可縮短測量過程中的數據傳輸時間，不須長時間等待，就可進行下一次的測量。以往的機種，在測量過後還需等待機器進行運算、數據儲存、數據傳輸等作業，在整體測量過程中佔去了很多的時間。省下等待資料傳輸的時間，便可提高測量效率。


數據儲存所需時間縮減至1/100

暫態記錄器（示波器） MR8740T在使用USB、內建SSD儲存數據時更快速。此款機種採用最新介面，加上內部處理的高速化，使得儲存速度更快、所花時間更短。例如，原本需要10分鐘進行儲存的數據，使用MR8740T，最快6秒即可完成。

【異常、突發狀況對策】

所有通道皆為絕緣輸入，可防止意外發生

暫態記錄器（示波器） MR8740T的所有通道皆為絕緣設計，不需擔心連接的被測物受到干擾，也不會產生因對地的電位差而產生不良影響。並且，還可以防止因配線錯誤或電路板短路而造成過電壓、過電流輸入所引起的故障或意外。
※僅8971、8973模組為非絕緣

主機內建電池，遇突發停電仍可正常關機

暫態記錄器（示波器） MR8740T搭載Windows的關機用電池(密閉式鉛蓄電池)，因此在碰到停電或是斷路器跳脫時，也可正常關機。

可提醒測量中發生異常的警報功能

暫態記錄器（示波器） MR8740T的所有通道皆為絕緣設計，不需擔心連接的被測物受到干擾，也不會產生因對地的電位差而產生不良影響。並且，還可以防止因配線錯誤或電路板短路而造成過電壓、過電流輸入所引起的故障或意外。
※僅8971、8973模組為非絕緣

【軟硬體相輔相成】

可適用於LAN連結、搭載FTP功能

暫態記錄器（示波器） MR8740T標準配備1000 BASE-TX的LAN埠。
FTP伺服器功能
可將MR8740T的儲存內容（USB記憶體及內建SSD）複製至電腦。
FTP傳輸功能
可直接將測量數據傳輸至電腦端。


數據儲存所需時間縮減至1/100

暫態記錄器（示波器） MR8740T在使用USB、內建SSD儲存數據時更快速。此款機種採用最新介面，加上內部處理的高速化，使得儲存速度更快、所花時間更短。例如，原本需要10分鐘進行儲存的數據，使用MR8740T，最快6秒即可完成。








與顯示器・PC智慧連動

在建構測試系統時，可藉由外接顯示器來確認電腦發出的通訊指令及測量波形。建構完成後，透過電腦便可以操作暫態記錄器（示波器） MR8740T，因此顯示器可以拆下做其他用途。

此外，在不需要操作時，可使用暫態記錄器（示波器） MR8740T搭配顯示器，單機進行測量及波形觀測。像這樣根據不同情形做使用上的變化，使通訊指令的設定及測量波形的觀測更加簡單。

控制模擬實驗

只要一台暫態記錄器（示波器） MR8740T，就可以進行信號的發生與測量，因此不必分別準備測量儀器跟發生器。並且，這款機種能夠模擬輸出各種感測器信號和控制脈衝信號，因此能夠模擬例如汽車、高鐵、飛機等的引擎控制、安全氣囊、剎車系統、動力方向盤、主動懸掛系統等的控制電路板的測試波形（DC輸出，正弦波輸出）。像是剎車系統控制測試、引擎控制測試、安全氣囊控制測試等。



應變測量的各種應用測試

暫態記錄器（示波器） MR8740T可輸入應變規或Extensometer的類比信號，以及應力感測器的類比信號。其數值可以透過轉換比功能，轉換為拉伸應變，而應力感測器的值也同樣可以轉換為拉伸應力。類比信號及邏輯信號可同時量測，因此只要進行一次測試，便可以記錄多種所需要的數據。適用於如橋梁的劣化監測、產業用機器人的可動部分應力測量、風力發電機等的扇葉多點測量等測試。
