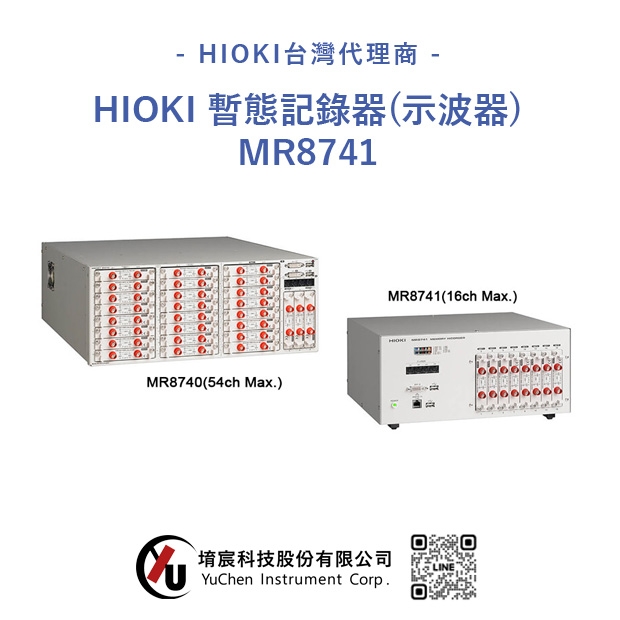

MR8741 暫態記錄器（示波器）產品規格
基本參數
| 型號 | MR8740 | MR8741 |
|---|---|---|
| 通道數 | [模組I：類比單元16個]類比32ch+邏輯標準8ch~ [模組I：類比單元13個+邏輯單元3個]類比26ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） [模組II：類比單元11個]類比22ch+邏輯標準8ch~ [模組II：類比單元8個+邏輯單元3個]類比16ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） ※ 模組I和模組II的2個模組構成 ※ 模組I和模組II通過同步觸發同時開始（內部設置） |
[類比單元8個]類比16ch+邏輯標準16ch~ [類比單元5個+邏輯單元3個]類比10ch+邏輯64ch（邏輯標準16ch+邏輯單元48ch） |
| ※類比單元的通道間和主機間絕緣，所有邏輯單元的通道和標準邏輯埠的通道和主機共地 | ||
| 測量量程 (20div滿量程) |
5mV~20V/div，12檔量程，解析度：量程的1/100 (使用8966時) 5mV~50V/div，5檔量程，解析度：量程的1/50000 (使用MR8990時) | |
| 最大輸入電壓 | DC 400V（使用8966時，輸入埠間的安全電壓） | |
| 對地最大額定電壓 | AC，DC300V（輸入和主機間絕緣，輸入通道~外殼間，各輸入通道間的上限電壓） | |
| 頻率特性 | 使用8966時：DC~5MHz (-3dB) | |
| 時間軸 (存儲時) | 5μs~5min/div，26檔量程，時間軸解析度100點/div，時間軸放大：×2~×10的3段，縮小：1/2~1/20,000的13段 | |
| 測量功能 | 存儲（高速記錄），FFT | |
| 存儲容量 | 16MW/ch（固定），共864MW | 16MW/ch（固定），共256MW |
| 外部存儲 | U盤（USB2.0） | |
| 顯示部分 | 無（數位DVI埠，各模組1個，800× 600點） | 無（數字DVI埠1個，800× 600點） |
| 外部介面 | [LAN] 100BASE-TX(DHCP，適用DNS，FTP伺服器，HTTP伺服器) [USB]USB2.0系列A插座×2（滑鼠操作） | |
| 電源 | AC100~240 V, 50/60 Hz (250 VA max.) | AC100~240 V, 50/60 Hz (120 VA max.) |
| 體積及重量 | 426W × 177H × 505D mm, 10.8 kg (僅主機) | 350W × 160H × 320D mm, 5.4 kg (僅主機) |
| 附件 | 使用說明書×1，應用光碟（波形查看Wv/通訊指令表）×1，電源線×1 | |
