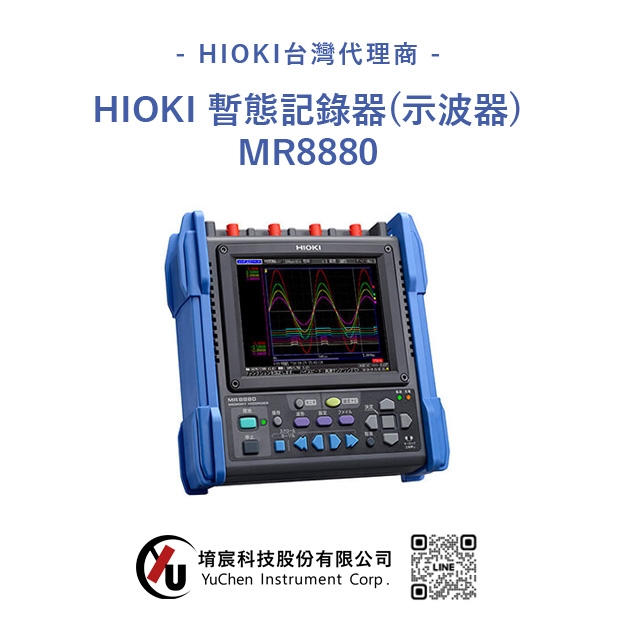

HIOKI MR8880 暫態記錄器（示波器）
輕巧、操作簡單，可測量高壓信號和微小信號的記錄儀
存儲記錄儀的使用方法：測量電流波形
使用觸發功能可以準確記錄接通電源時馬達的啟動電流，並能透過設置預觸發把握觸發前後的現象。將游標對準電流波形的峰值，即可顯示電流值。
存儲記錄儀的使用方法：記錄PLC時序
使用邏輯探頭，可以同時測量最多邏輯 8 通道和類比波形 4 通道，並用於分析控制信號的時序。透過設置邏輯的AND/OR，開始指定的邏輯電平觸發，設置預觸發後能夠把握觸發前後的現象。
存儲記錄儀的使用方法：記錄斷電期間的電壓降
可以將無法預知何時發生的工頻電源的電壓下降設置為波峰值的電壓電平來進行觸發。可以自動保存至印表機或 PC 卡中，並將資料帶回後顯示在電腦中。
MR8880 暫態記錄器（示波器）產品規格
基本參數
| 通道數 | 類比4ch+邏輯標配8ch ※類比輸入通道間和主機間絕緣，所有邏輯輸出通道和主機共地 |
|
|---|---|---|
| 測量量程 （10div滿量程) |
各個通道可選瞬間值、有效值，10mV～100V/div, 13檔量程，解析度：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因數2 | |
| 最大額定電壓 | 埠間：AC、DC 600V，對地間：AC、DC 600V測試等級Ⅲ，AC、DC 300V測試等級Ⅳ | |
| 頻率特徵 | DC~100kHz（±3dB） | |
| 時間軸 （高速時） |
100μs ～100ms/div，10檔量程，採樣週期：量程的1/100 | |
| 記錄間隔 （即時時） |
100μs ～1min，19個設置（所有通道同時採樣） | |
| 測量功能 | 高速（高速記錄）、即時（即時記錄） | |
| 存儲容量 | 14bit×1MW/ch（1Word=2byte） | |
| 外部存儲 | CF卡槽× 1,，USB 2.0介面× 1，（最大2GB） | |
| 記錄紙 | （列印單元MR9000為選件）：112mm ×18m，卷軸型熱敏記錄紙，記錄濕度：10mm/s（使用鹼性乾電池時不可列印） | |
| 顯示幕 | 5.7英寸VGA-TFT彩色液晶（640×480點） | |
| 顯示語言 | 中文、日語、英語 | |
| 通訊介面 | USB2.0迷你B×1，CF/USB記憶體的檔案傳輸至電腦中，用電腦控制 | |
| 電源 | AC適配器Z1002：AC100~240V（50/60Hz），11VA（即時保存時），40VA（即時保存，並使用印表機時） 電池組Z1000：※同時使用AC適配器時優先適配器，AC適配器可充電3h/連續使用3h（背光打開時） 5號鹼性乾電池：（LR6）×8/連續使用時間40分鐘（背光打開時，不可使用印表機） DC電源輸入：DC10~28V（連接線需要特別訂購） |
|
| 體積和品質 | 205W × 199H × 67Dmm, 1.76kg（含電池組） 裝有印表機時：303W × 199H × 67Dmm, 2.26kg（含電池組） |
|
| 附件 | 使用說明書×1、AC適配器Z1002×1、鹼性乾電池盒×1、吊帶×1，USB線×1，應用光碟（波形查看Wv/通訊指令表）×1 | |
