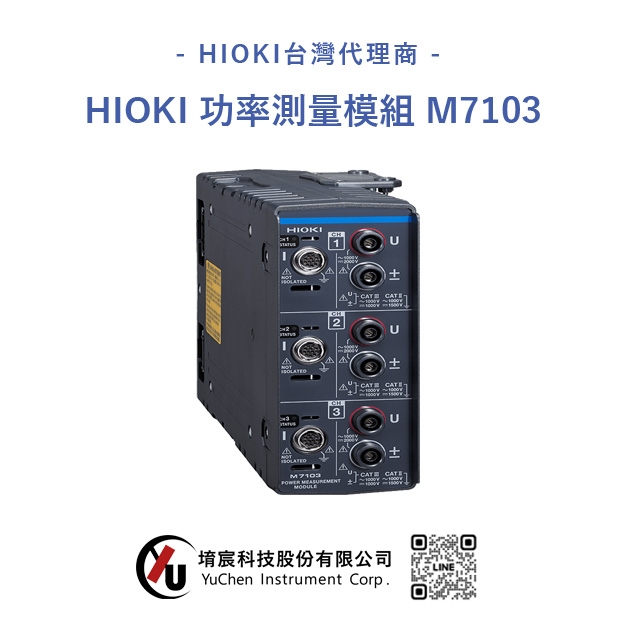

推薦HIOKI 功率測量模組 M7103，19英吋機架4U尺寸最多可設置12通道
高電壓測量也無須差動探棒，實現高精度測量
PV變頻器的高壓化確實需要相應的高壓測量工具來確保安全和準確性。M7103的設計考慮到這些需求，它可以直接輸入高達DC 1500 V，符合DC 1500 V CAT II和DC 1000 V CAT III的安全等級要求。這使得M7103在進行PV變頻器檢查時能夠提供高精度和安全性，確保測量的品質和可靠性。
最適合PV變頻器產線的模組型功率計
M7103採用19英吋機架4U尺寸，能夠實現最多12通道的多點功率測量，有助於節省PV變頻器生產線的空間和成本。主機設計為模組化，客戶可以自行增加或更換模組，因此能夠靈活應對PV變頻器生產線的建設需求。
多MPPT組串變頻器的效率測量
為了最大化太陽能發電系統的發電量，多串變頻器的開發正在進行中。多串變頻器通過最大功點追蹤（MPPT）來控制每串的操作點，以產生最大功率。在生產線上，為了確保每個MPPT正常運作，需要在多個點進行測量。M7103可以通過使用LR8102的同步功能，同時測量最多120個通道的功率。此外，通過同步源分享功能，M7103能夠提供穩定的效率測量。
HIOKI 功率測量模組 M7103 產品規格
規格
基本規格（精度保證期 1 年）
| 可連接機型 |
DATA LOGGER(資料收集器)LR8101：基本功能機型 |
|
|---|---|---|
| 使用溫濕度範圍 | 0℃～40℃, 80% RH以下 (未結露) | |
| 測量迴路 | 單相2線 (1P2W) 單相3線 (1P3W) 三相3線 (3P3W2M, 3V3A, 3P3W3M) 三相4線 (3P4W) |
|
| 輸入通道 | 3ch功率通道 | |
| 輸入端子 | 電壓: 外掛端子（安全端子） 電流: 専用轉接頭（ME15W） |
|
| 輸入方式 | 電壓: 絕緣輸入、 電阻分壓方式 電流: 電流感測器 (電壓輸出) 絕緣輸入 |
|
| 電壓量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V | |
| 電流量程 | 0.04 A 量程～20 kA 量程 (依照使用的電流感測器而異) | |
| 波峰因數 | 3 (相對於電壓・電流量程額定) 但1500 V 量程為 1.35 | |
|
輸入電阻 |
電壓輸入部分：3 MΩ±30 kΩ、1.5 pF typical 電流感測器輸入部分：1 MΩ±50 kΩ |
|
| 最大輸入電壓 | 電壓輸入部: AC 1000 V, DC 2000V 電流感測器輸入部分: 8 V, ±12 V peak |
|
| 對地間最大額定電壓 | 100 MΩ以上 (電壓10 mV f.s.～6 V f.s. 量程， 1-5 V f.s. 量程， 熱電偶 全量程） 1 MΩ ±5% (電壓10 V f.s. ～ 100 V f.s. 量程) |
|
| 數據更新間隔 | AC/DC 1000 V CAT III 預設過渡過電壓 8000 V AC 1000 V/DC 1500 V CAT II 預設過渡過電壓 8000 V |
|
| 測量方式 | 電壓電流同時數位取樣、零交越同步演算方式 | |
| 取樣 | 500 kHz / 16 bit | |
| 頻率帶寬 | DC, 0.1 Hz ～ 100 kHz | |
| 有效測量範圍 | 1% of range～110% of range | |
| LPF(低通濾波器) | OFF/500 Hz/5 kHz 中選擇 | |
| 測量項目 | 電壓(U), 電流(I), 有効功率(P), 視在功率(S), 無効功率(Q), 功率因數(λ), 相位角(φ), 電壓頻率(fU), 電流頻率(fI), 電壓漣波率(Urf), 電流漣波率(Irf), 電流積算(Ih), 電力積算(WP), 電壓峰值(Upk), 電流峰值(Ipk) | |
| 其他的測量 | 頻率, 積算, 諧波 (IEC模式、寬頻模式) | |
| 功能 | AUTO量程, 演算, 同步資源共享 | |
| 尺寸、重量 | 約 65W × 170H × 255D mm (不含突起物), 約 1.5 kg | |
| 配件 | 使用說明書*1 | |
