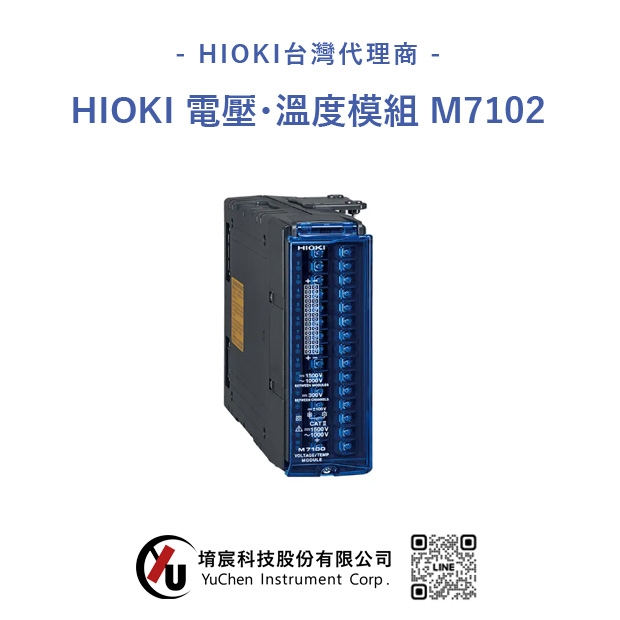

推薦HIOKI 電壓･溫度模組 M7102，最適合電池電芯單體實驗與半導體燒機測試
【擴張性】用於電池電芯檢查、半導體燒機測試等多點測量
一個測量模組可檢測30通道的電壓和溫度，是以優良的空間效率為優勢的測量模組。
1台DATA LOGGER主機，最多可連接10台測量模組，擴大到300通道。
JIS或EIS規格標準品的19英吋機架，一層可放置本機+6台測量模組，建造180個通道。
並且，高功能機型LR8102，可利用選件的光纖連接電纜連接同產品的主機，即可同步10台主機的取樣，最多可擴大至3000通道。
在電池電芯的建構工程的檢查、半導體的燒機測試等，需要多點測量電壓和溫度的用途上可以發揮重要功用。
將來，評斷撘載著更多電芯的高電壓系統時，已經為擴張性做好應對準備。
【絕緣性】將600 V電池組電芯電壓測試變得安全
對地電壓：DC 600 V (CAT II) 絕緣
根據EN IEC 61010 安全規格
電池的各電芯電壓本身約4 V或更低，為了安全測量現在常用的400 V電池組之各電芯電壓，需要使用對地最大電壓400 V以上的測量儀器。
電壓・溫度模組 M7102的對地最大額定電壓為600 V，可以勝任並安全地對400 V電池進行測試。
【高速性】使用高速取樣捕捉詳細的電壓變化
M7102 取樣速度・使用1ch～30ch時: 最快20 ms
・使用1ch～15ch時: 最快10 ms
在車載用電池組的充放電實驗上，可記錄電芯電壓與溫度變化。
【測量性能】可正確地測量電池電芯電壓
因為測量模組的訊號輸入電阻被設計為100MΩ"以上，所以DATA LOGGER的漏電流可限制在最低。
並且，因為搭載了為鋰離子電池設計的6 V量程，及為燃料電池設計的2 V量程，可用18 bit的A/D解析度進行高精度的電壓測量。
HIOKI 電壓･溫度模組 M7102 產品規格
規格
基本規格（精度保證期 1 年）
| 可連接機型 |
DATA LOGGER(資料收集器)LR8101：基本功能機型 |
|
|---|---|---|
| 使用溫濕度範圍 | −10℃～50℃, 80% RH以下 (未結露) | |
| 耐電壓 | AC 3.6 kV 1分鐘（感度電流1 mA） 各輸入通道（+、−）ーLR8101或LR8102主機間、各模組間AC 350 V 1分間（感度電流1 mA）各輸入通道間（+、−） |
|
| 輸入通道 | 30ch | |
| 輸入端子 | 按鈕式端子台（1通道有2端子）、端子台保護蓋裝備 | |
| 測量對象 | 電壓 熱電偶（K、J、E、T、N、R、S、B、C） |
|
| 輸入方式 | 使用半導體繼電器的掃描方式、浮動不平衡輸入 全通道絕緣 |
|
| A/D解析度 | 18 hit | |
| 最大輸入電壓 | DC ±100 V | |
| 通道最大電壓 | DC 300 V | |
| 對地最大定額電壓 | AC, DC 600 V 測量等級II 預設過渡過電壓4000 V | |
| 模組間最大定額電壓 | AC, DC 600 V | |
| 輸入電阻 | 100 MΩ以上 (電壓10 mV f.s.～6 V f.s. 量程， 1-5 V f.s. 量程，熱電偶 全量程） 1 MΩ ±5% (電壓10 V f.s. ～ 100 V f.s. 量程) |
|
| 數據更新間隔 | 10 ms (*2)、20 ms (*2)、50 ms、100 ms、200 ms、500 ms、1 s、2 s、5 s、10 s *1: 熱電偶斷線檢測OFF設定時，使用通道數從1通道~15通道的時候可選擇 *2: 熱電偶斷線檢測OFF設定，或是熱電偶斷線檢測ON設定時，使用通道數從1通道~15通道的時候可選擇 |
|
| 測量量程 | 電壓: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 熱電偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
|
| 尺寸·重量 | 約53W × 166H × 263D mm, 1.2 kg | |
| 配件 | 使用說明書×1 | |
