如何設定LCRC有效判定範圍 ST4030A

介紹影片

脈衝線圈測試儀ST4030A在測量線圈時從響應波形中識別LC和RC特性。因為可以定量地處理電路常數值，所以使用者可以基於數值數據清楚地定義閾值，以確定線圈的通過/失敗條件。另外，因為測試結果是數值所以可以在統計上進一步利用數據作為質量控制的方法。每個故障的累積數據可以反饋到上游過程，以預測可能導致不合規繞組的條件，並有助於防止未來的缺陷。

高精度波形檢測

可以以高精度檢測響應波形的輕微變化，這使得難以區分良品和不良品的線圈之間的差異。200MHz高速採樣以非凡的細節捕捉瞬間變化，12位高分辨率提供了波形之間的明顯差異。

可檢測出過往難以判斷的少圈數的短路

到目前為止難以判斷的少圈數短路，透過響應波型的數值化可以判定良否。LC・RC値的話，良品與不良品的分布會有所不同所以判定的標準非常明確。


可以在裝有轉子的狀態下進行測試

一旦轉子連接到電機的定子，轉子和定子之間的雜散電容將根據轉子所連接的位置而變化。因此在脈衝測試中所得到的響應波形也會有所變化，就無法使用過往的波形比較方式進行判定。
雖然響應波形的LC・RC値也會因為響應波形的變化而有所改變，但良品與不良品的分布是不同的。只要在ST4030A中製作出良品與不良品的判定區域，就可以在裝有轉子的狀態下進行脈衝測試。

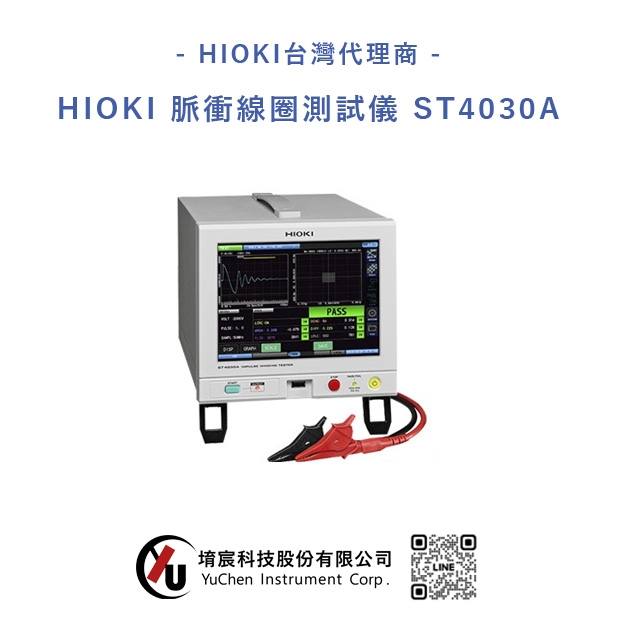

脈衝線圈測試儀ST4030A的使用方法

脈衝線圈測試儀ST4030A可以檢測馬達中的電感零件(線圈)等之中發生的線圈繞組間的微短路。
向良品施加脈衝電壓時所產生的主波形為基礎，將「主波型」與「測試波形」的面積比較並判斷良否。
HIOKI提出的馬達測量新解決方案，是依據「響應波型數值化」可以在少圈數線圈中檢出短路，並透過比較良品與不良品之波型分布範圍的不同來檢測良否。
