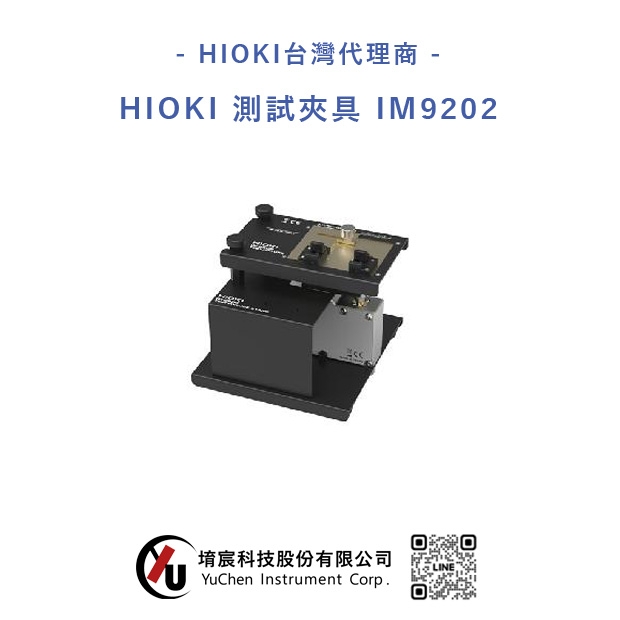

HIOKI 測試夾具 IM9202
測試頻率600MHz，適用於各種形狀和尺寸的元件，可進行高頻阻抗測量
最高可進行600MHz的高頻測量
是阻抗分析儀IM7580系列專用的測試治具。
測試夾具 IM9202 產品規格
基本參數
| 可用頻率範圍 | DC 〜 600 MHz |
|---|---|
| 可測樣品尺寸 | 帶引腳的元件 軸向 元件本體長度: 1 mm 〜25 mm 引腳長度：2 mm ～ 10 mm 到引腳的高度： 2.5 mm 以下 徑向 引腳間隔: 2 mm 〜26 mm 引腳長度: 2 mm 以上 SMD 元件長度：1.6 mm ～ 23 mm 元件寬度：0.8 mm 以上 元件高度：0.65 mm 以上 |
| 和樣品的連接 | 2端子連接側面電極 |
| 最大輸入電壓 | ±42 Vpeak (AC+DC) |
| 適用機型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587 |
| 附件 | 帶引腳元件用H側夾子×1，帶引腳元件用L側電極×1，SMD用L側電極×1，SMD開路補償用治具×1，短路板×1，清潔刷×1，攜帶包×1，使用說明書×1 |
