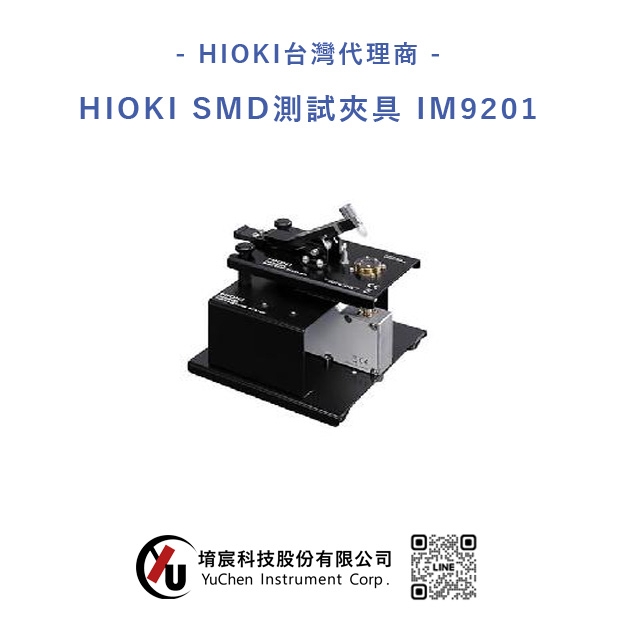

HIOKI SMD測試夾具 IM9201
測試頻率600MHz，適用於各種形狀和尺寸的元件，可進行高頻阻抗測量
阻抗分析儀IM7580系列：使用SMD測試儀IM9201進行LCR測量
IM7580系列包含五個型號，涵蓋1 MHz至3GHz的測量頻率。IM7580系列儀器與可容納六種SMD尺寸的測試儀IM9201結合使用，使您能夠輕鬆，可靠地測量樣品。
SMD測試夾具 IM9201 產品規格
基本參數
| 可用頻率範圍 | DC～3 GHz |
|---|---|
| 可測樣品尺寸 | 0603, 1005, 1608, 2012, 3216, 3225 (JIS單位mm, 相當於EIA 0201～EIA 1210尺寸) |
| 電極結構 | 底部電極 |
| 最大輸入電壓 | ±42 Vpeak (AC+DC) |
| 適用機型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※測試頻率高達3GHz，近日發售 |
| 追加誤差 | 阻抗： ±Ze [%] 相位 ： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗測量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz] |
