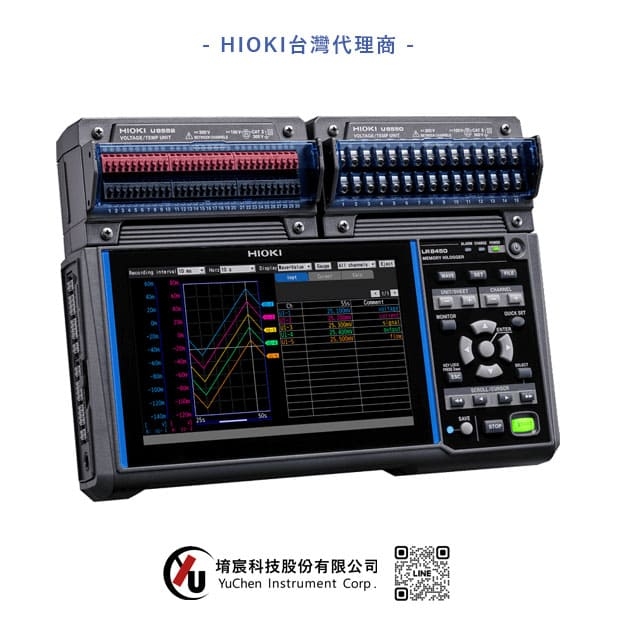

LR8450 DATA LOGGER(資料收集器)

LR8450 DATA LOGGER(資料收集器)

- 非無線機型 /直接連接輸入模組擴展高達 120ch (LR8450)
- 壓力等各種感測器的輸出電壓能以1ms速度測量
- 直接連接應變片,最快的 1ms 取樣測量
- 在高壓和高頻週邊(如變頻器)進行穩定測量,顯著降低雜訊影響
詳細介紹

HIOKI LR8450產品特色

推薦HIOKI LR8450 DATA LOGGER/資料收集器,可在高壓和高頻週邊(如變頻器)進行穩定測量,降低雜訊影響。


為EV的功率管理提升效率的暗電流測量

為提升續航距離,不僅僅需要電池與高功率動力系統,ECU 與電裝機器等設備的消耗功率和暗電流的控管都是非常重要的。本應用方案,會使用HIOKI 的DATA LOGGER 測量EV 車輛的ECU 與電裝機器等
各種裝置的消耗電流與暗電流,提升車輛整體的功率管理效率的解決方案。



加速為減少範疇3(溫室氣體)排出削減的產品開發

為了達成範疇3(※1)的電磁兼容性,以及符合脫碳化(碳中和、零碳)目標,需要確實掌握自身開發的產品會對於環境造成怎樣的影響。
今後,製造商必須要向最終用戶明示自身產品的功耗。這對於開發工程師來說,減少產品功耗是非常重要的議題。

本應用案例為,幫助為降低範疇3而煩惱的開發公司用的解決方案。
透過電流與溫度的數據收集,發現電子產品內部零件的能源損耗的提案。

多點觀測消耗電流,將損耗能源可視化

EV 車中搭載馬達之外,還有ECU 等等的其他電器元件,各自都需要消耗電能。為了增加EV 車的續航能力,將不需要的能源耗損降到最低是非常重要的。
為了正確把握ECU 和電器元件的真實消耗,直接實際測量車輛是最理想的。
這邊介紹使用了HIOKI 產品的解決方案。
使用LR8450、電流模組、電流感測器等產品,可以方便快速進行實車檢查。根據消耗電流的數據,找出不必要的消耗電流,掌握需要改善的地方。

* 電流最快1ms的取樣速度:電流模組U8556
* 業界最小規格的非接觸電流感測器
     -  AC/DC電流感測器CT7812(2A)
     - AC/DC電流感測器CT7812(20A)



CAN模組實際測量之使用範例

影片為使用CAN模組進行實車行走試驗之介紹。
測量車內溫度所得的類比數據及CAN數據,可同時以波形來顯示。
並且,類比數據可即時進行CAN輸出。
(LR8450僅能使用直結式的模組)

CAN訊號資訊及類比數據同時以波形顯示

最快10ms採樣(最多50ch)。
可將CAN訊號即時轉換為類比波形來顯示。
(CAN訊號波形本身無法觀測到)
電壓、溫度、應變等的類比數據、從CAN訊號所得的車速及轉數等的資訊,同時以波形顯示。



直連模組可增設1~4台,類比訊號最大可增加到120通道

可以配合各種場合,7種直連模組可供選擇,依照需求自由搭配測量。
根據組合的不同,可以測量電流、CAN、電壓、溫度、濕度、應變、電阻等。
一個類比模組可提供30ch輸入。4個模組安裝後最多可以對應120通道的測量。
CAN模組U8555的話,最多可以對應到500通道的測量。

也有可以使用無線模組的無線LAN搭載的機型:
   - 數據採集儀(無線機型)LR8450-01
