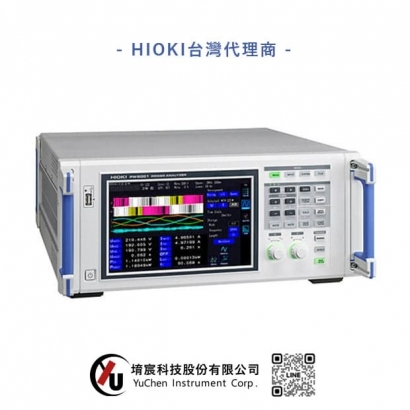

PW6001 功率分析儀

PW6001 功率分析儀

- 追求功率轉換效率,高精度、最大 12ch 的 HIOKI 功率分析儀
- 功率基本精度 ± 0.05% (1) ((*1) 僅指主機精度,但加上電流感測器精度可達到 ± 0.075 %)
- 抗干擾性強且高穩定性(80dB / 100kHz 的 CMRR,±0.01% / ℃ 的溫度特性)
- 還能準確測量變化大的負載,TrueHD 18bit
- 在保證最高精度的同時達到 10 ms 的更新率(透過專用 IC ,所有測量都是獨立並同時運算)
- 對於準確且穩定的效率測量很重要的一點:DC 基本精度 ±0.07%
- 頻率頻寬 DC,0.1 Hz〜 2 MHz
- 實現真頻率分析的高速採樣 18 bit, 5 MS/s
- 最大 12 ch (2),即時連接 2 臺的同步功能
(2) 6 ch 機型使用光連接線(最長 500m)連接 2 臺,可以同步數據和波形。
- 無需示波器的波形分析,馬達分析專用觸發
- 帶寬 1.5 MHz,最大 100 次的寬頻諧波分析
- 併用 Bluetooth ® 無線技術轉接,可傳送測量數值至數據採集儀(LR8410 Link 對應產品)
詳細介紹

HIOKI PW6001功率計/電力計

推薦HIOKI PW6001功率計/電力計,是一款追求功率轉換效率,高精度、最大12ch的功率分析儀。

* 本儀器已取得直流電力測量JCSS驗證 *



電流感測器相移

電流感測器相移

電流感測器相移是必不可少的,尤其是在大電流情況下,以實現最佳測量精度。由於感測器的磁芯和電路的特性,電流感測器通常在高頻區域表現出逐漸增加的相位誤差。此外,各種感測器模型的設計差異會導致此誤差的大小發生變化。

PW6001的電流感測器相移功能使用特定於感測器的相位誤差信息來校正誤差,從而改善高頻區域的相位特性並減少功率測量誤差。相移校正以0.01°的解析度進行,以便更精確地測量功率。



HIOKI PW6001 功率分析儀介紹影片



寬廣且穩定的頻率特性

寬廣且穩定的頻率特性

從 SiC 半導體元件的普遍使用開始,開關設備的高速化要求逐漸提升,功率測量的頻寬需求日益提高。PW6001和 3390 相比,頻帶和取樣速率是其 10 倍。高精度、寬頻帶且高穩定性。兼備功率測量中重要的三要素,內含卓越技術的基本性能實現詳細的功率分析。

實現真正頻率分析的 5 MS/s 高速採樣

為了正確進行 PWM 波形的功率分析,必須考量採樣定理進行測量。PW6001 為了實現 2MHz 的測量頻寬,對輸入信號以 5MS/s 直接進行採樣。可進行無混疊誤差的分析。

實現真正頻率分析的5MS/s高速採樣
使用功率分析引擎Ⅱ實現快速-同步的計算功能

使用功率分析引擎 Ⅱ 實現快速,同步的計算功能

所有測量,包括週期檢測,寬帶功率分析,諧波分析和波形分析,均獨立進行數據處理,而不會相互影響。透過高速運算處理,可在保證最高精度的同時達到 10 ms 的更新率。

強化抗干擾及溫度變化能力 追求穩定性

由金屬切削所形成的具備獨特性質的堅固護套,從輸入埠開始保證爬行距離的光絕緣裝置。2 個關鍵裝置提高抗干擾性能,實現高穩定性和 80dB / 100kHz 的 CMRR 性能。另外,溫度特性提高到±0.01%/℃,使高再現性測量變得可能。

強化抗干擾及溫度變化能力追求穩定性

PW6001功率計/電力計產品規格



測量線路  單相2線,單相3線,三相3線,三相4線
輸入通道數  最大6ch,電壓/電流同時單位是1ch
(電壓測量部分:光絕緣輸入,電流測量部分:通過電流感測器絕緣輸入)
測量項目  電壓(U)、電流(I)、有功功率(P)、視在功率(S)、無功功率(Q)、功率因數(λ)、相位角(φ)、頻率(f)、效率(η)、損失(loss)、電壓紋波率(Urf)、電流紋波率(Irf)、電流累積(Ih)、功率累積(WP)、電壓峰值(Upk)、電流峰值(Ipk)
 諧波測量:諧波有功功率等,運算次數從2~100次中選擇
 波形記錄:電壓電流波形/馬達脈衝:平時5MS/s,馬達波形:50kS/s,16bit 記錄容量:1MW×(電壓+電流)× ch數 + 馬達波形
 馬達分析(僅限PW6001-11~-16):電壓、扭矩、轉數、頻率、轉差率、馬達效率
測量量程  電壓:6 V~1500 V, 8檔量程
 電流(Probe1): 400 mA~1 kA(量程根據電流感測器而變)
 電流(Probe2): 100 mA~50 kA(量程根據電流感測器而變)
 功率:2.40000W~4.50000MW(根據電壓、電流感測器而定)
 頻率:0.1 Hz~2 MHz
基本精度  電壓:±0.02% rdg. ±0.02% f.s.
 電流:±0.02% rdg. ±0.02% f.s.
 電力:±0.02% rdg. ±0.03% f.s.
同步頻率範圍  功率測量:0.1 Hz~2 MHz
 諧波測量:45 Hz~66 Hz(IEC標準模式),0.1 Hz~300 kHz(寬頻模式)
資料保存間隔  間隔10ms~,從含諧波測量值在內的所有測量值中任意選擇,可保存至記憶體或USB中
介面  USB、LAN、GP-IB、RS-232C、外部控制、2台同步
電源  AC 100 V~240 V, 50Hz/60 Hz, 200 VA
體積及重量  430 W × 177 H × 450 D mm, 14kg (PW6001-16時)
附件  使用說明書×1,電源線×1,D-sub25針連接頭×1(僅限PW6001-1x)
