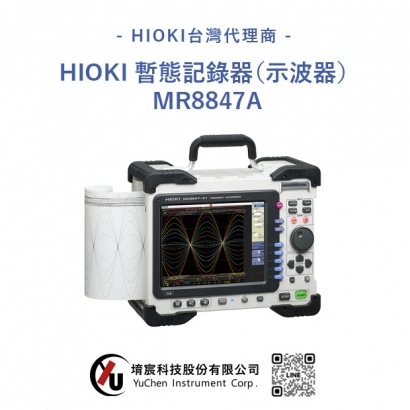

HIOKI MR8847A 暫態記錄器（示波器）
1台實現訊號產生與記錄雙功能，全球化指標性產品 記錄儀
如何使用HIOKI MR8847A存儲記錄儀在進行波形監視時產生訊號
HIOKI MR8847A 是集結了訊號產生器、任意波形產生器和波形記錄器的設備。可以在改變訊號幅度或頻率的同時輕鬆觀測波形，對各種波形進行編程以按所需順序輸出，並調整其他測試條件。
總共17種豐富的測量模組，靈活使用於各種測量場合
增加了3種眾多使用者要求的多通道模組，使得存儲記錄儀的測量應用範圍變得更廣。
■變頻器・UPS試驗
負載變化時的動作試驗和評估，UPS切換動作的確認
■功率監控＆記錄器
電源ON/OFF時或負載變化時的功率變動、功率的長期變化
■控制模擬
各種控制訊號的模擬輸出、車載電池DC12V的變化模擬輸出
■振動・耐久試驗
引擎控制和振動的關係、設備的耐久性的確認等
最高20MS/s的高速採樣 & 全通道絕緣輸入
存儲記錄儀MR8847A可進行全通道同時20MS/s※ (解析度50nsec)的多通道・高速採樣測量。
可高精度捕捉脈衝的上升沿波形或突發的異常操作、瞬間波形。
由於類比輸入通道和輸入通道與主機間都利用絕緣端子進行完全絕緣，因此可無須在意電位差進行測量。
※安裝U8975, U8977, U8978 時的最高採樣速度: 10MS/s
1台儀器完成波形的發生和記錄：任意波形產生模組U8793
1台存儲記錄儀可實現任意波形發生功能和波形記錄測量功能。
改變訊號的振幅和頻率，對各種波形進行編輯後，可以輕鬆做到在改變實驗條件的同時觀測波形。
使用附件SF8000（波形製作軟體），除了編輯波形以外，還能簡單並迅速的進行干擾的疊加和波形的乘法等運算。
無需差動探棒直接高電壓輸入：高壓模組U8974
可最大電壓DC1000V，AC700V直接輸入，無需之前高壓測量時所需的差動探棒。
對地最大額定電壓1000V(CATⅢ)、600V(CATⅣ）。
確實記錄重要數據
根據不同用途選擇數據的記錄方法。
●MEM功能
按照所設定的週期來採樣，並即時記錄所有數據。
●REC功能
按照所設定的週期來採樣，只記錄每個間隔中的最大值和最小值。
邏輯輸入 最多64ch
MR8847A標配邏輯16ch。
由於最多可安裝3個邏輯輸入模組，因此最大可同時記錄64ch。
可以在1個畫面中顯示所有通道波形，非常適合用於時序測量。
而且最大可以20ch同時進行類比波形記錄。
FFT分析功能
具備進行頻譜分析的單訊號FFT、進行傳遞函數等的分析的雙訊號FFT，以及聲學解析中所用的倍頻程分析功能。
X-Y記錄儀
可按照時序保存數據，替代之前必須用紙張來備份數據記錄。
透過X-Y記錄中的筆的UP/DOWN控制，可以只記錄需要的數據。
替代機械筆式記錄儀。
可以進行波形的合格判定
記錄監視判定波形是否在合格區域內，也可以簡單判斷肉眼難以判斷的訊號波形。
還具備針對FFT分析波形和X-Y波形的波形判定功能。
MR8847A 暫態記錄器（示波器）產品規格
基本參數
| 輸入通道數 | [8個類比單元]:16個類比頻道+16個邏輯通道 （標配） [5個類比單元＋3個邏輯單元]:10個類比頻道+64個邏輯通道 (標配16通道+邏輯單元有48個通道） *類比模組、通道間絕緣，對地間絕緣 邏輯模組和整體標準邏輯通道，所有通道共地 |
|---|---|
| 測量量程 （20格f.s.） |
使用8966時：5mV～20V/div, 12檔量程; 解析度：量程的1/100 使用MR8990時：5 mV～50 V/div, 5檔量程, 分解能 : 量程的1/1 000000 使用U8974時：200 mV～50 V/div, 8檔量程; 解析度：量程的1/1600 |
| 最大輸入電壓 | 使用8966時：DC 400V，使用MR8990時：DC500V，使用U8974時：DC1000V |
| 頻率特性 | 使用8966時：DC～5MHz，使用MR8990時： DC專用，使用U8974時：DC～100kHz |
| 存儲功能的時間軸 （使用存儲功能時） |
5μs～5分鐘／格, 26檔量程，100點/格解析度，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000× |
| 測量功能 | 存儲 (高速記錄)，記錄(即時記錄)，X-Y記錄 (X-Y即時記錄），FFT |
| 其他功能 | 波形判斷（存儲，X-Y記錄或FFT功能時） |
| 記憶體容量 | MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) MR8847-52: 共256MW，128MW/ch (2ch)～16MW/ch (16ch) MR8847-53: 共512MW，256MW/ch (2ch)～32MW/ch (16ch) |
| 保存媒體 | CF卡× 1:最大2GB, 硬碟（記憶體選件, 80GB） ，U盤（USB2.0） |
| 記錄紙 | 216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒 |
| 顯示幕 | 10.4英寸TFT彩色液晶屏(SVGA,800×600點) |
| 介面 | [LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試資料登錄PC, 通訊控制) |
| 電源供應 | AC 100～240V, 50/60Hz（最大130VA, 使用列印單元時最大220VA） DC 10～28V系（使用DC電源單元9784時） |
| 體積及重量 | 351mm × 261mm × 140Dmm，7.6kg(僅主機) |
| 附件 | 使用說明書× 1，測量指南× 1，應用光碟（波形製作軟體SF8000，波形查看軟體Wv/通訊指令表），電源線× 1, 輸入線標籤× 1, USB線x 1, 記錄紙×1，卷紙配件 × 2，鐵氧體磁珠× 1 |
