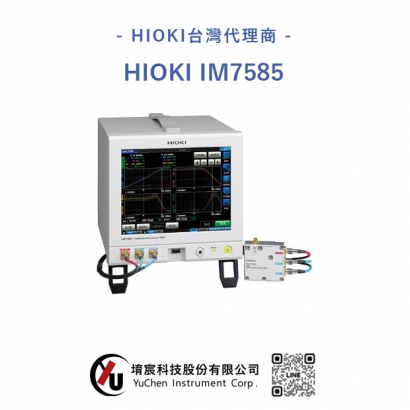

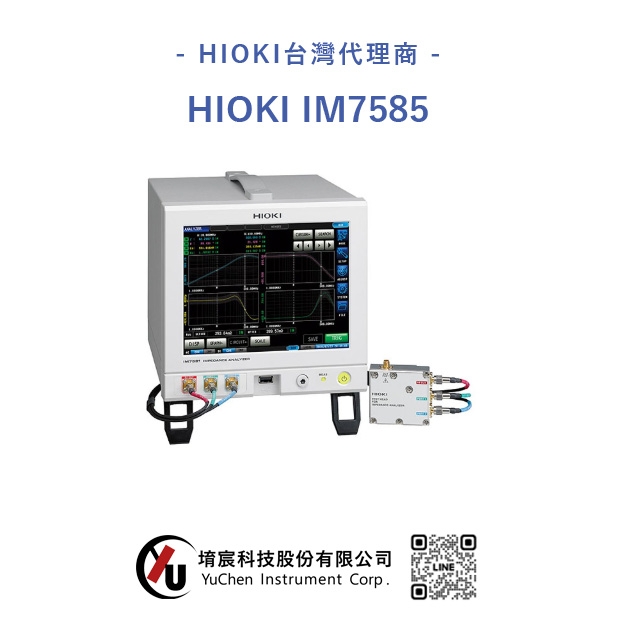

HIOKI IM7585 LCR meter
HIOKI IM7585 高速阻抗分析儀推薦，頻率高達 1.3 GHz，僅 0.5 ms 測量時間，支援 DCR、Hi-Z 與波形判定，提供高速、高穩定性測量，提高生產量！
阻抗分析儀 IM7580 系列：等效迴路分析功能
根據測量結果可分析五種等效回路的各成分數值。
此外，使用模擬功能，可以使用分析結果或任意成分數值，顯示頻率的理想數值。
若使用比較器功能的話，可以確認測量結果是否有在合格區域內。
阻抗分析儀 IM7580 系列：使用 SMD 測試儀IM9201 進行測量
IM7580系列包含五個型號，涵蓋1 MHz至3GHz的測量頻率。IM7580系列儀器與可容納六種SMD尺寸的測試儀IM9201結合使用，使您能夠輕鬆，可靠地測量樣品。
阻抗分析儀IM7580系列：區域判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「區域判定功能」:
設定上限值/下限值的範圍，判斷結果會顯示IN/NG。
阻抗分析儀IM7580系列：峰值判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「峰值判定功能」:
設定上限值、下限值、左限值、右限值等的範圍，可確認測量值是否有在判定區域內，並以IN/NG顯示。
阻抗分析儀 IM7580 系列：點判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「點判定功能」:
選擇任意的掃描點和參數，最多可以判定16個點
阻抗分析儀IM7580系列：比較器功能
比較器功能可讓您檢查測量值是否在用戶定義的判斷範圍內。此功能非常適合用於生成樣本的通過/失敗判斷。
阻抗分析儀IM7580系列：接觸檢查功能
儀器的接觸檢查功能使您可以檢查樣品和測量端子之間的接觸，以檢測接觸不良或確認接觸良好。
阻抗分析儀IM7580系列：如何連接測試頭
將測試頭的電纜連接到阻抗分析儀。鎖緊螺絲，直到扭矩扳手的手柄略微彎曲。不要過度擰緊。
**主機不帶測試治具。需要使用阻抗分析儀專用的測試治具**
IM7585 阻抗分析儀產品規格
基本參數（精度保證時間1年，調整後精度保證時間1年）
| 測量模式 | LCR (LCR測量),分析儀 (掃頻測量), 連續測量 |
|---|---|
|
測量參數 |
Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保證範圍 | 100 mΩ~5MΩ |
| 顯示範圍 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~180.000°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) |
| 基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
| 測量頻率 | 1 MHz〜3 GHz (設置解析度100 kHz) |
| 測量信號電平 | 功率 (dbm)模式: -40.0 dBm~ +1.0 dBm 電壓 (V)模式: 4 mV~502 mVrms 電流(I) 模式: 0.09 mA~10.04 mArms |
| 輸出阻抗 | 50 Ω (10 MHz時) |
| 顯示 | 彩色TFT8.4英寸，觸控式螢幕 |
| 測量時間 | 最快0.5ms（FAST、模擬測量時間、代表值） |
| 功能 | 接觸檢查、比較器、BIN判定（分類功能）、面板讀取/保存、存儲功能、等效電路分析、相關補償 |
| 介面 | EXT I/O (處理器), USB通訊, U盤, LAN RS-232C (選件), GP-IB (選件) |
| 電源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 體積及重量 | 主機: 215W × 200H × 348D mm, 8.0 kg 測試頭: 90W × 64H × 24D mm, 300 g |
| 附件 | 測試頭×1, 連接線×1, 使用說明書×1, CD-R (通訊說明書) ×1, 電源線×1 |
