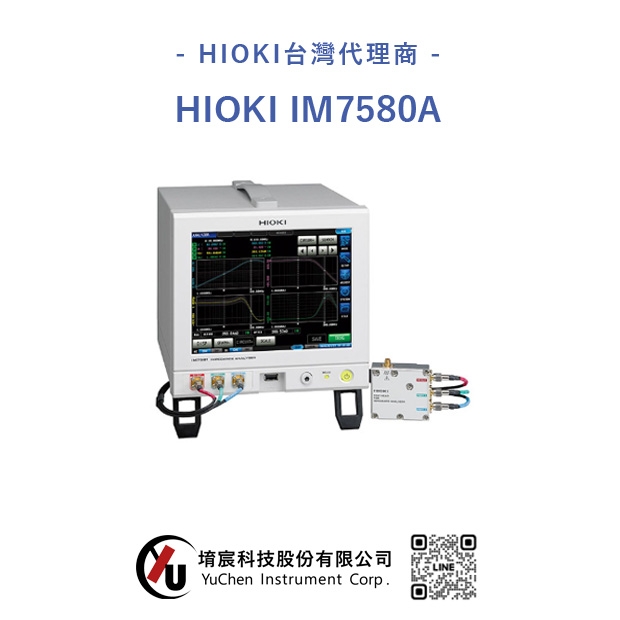

HIOKI IM7580A LCR meter
頻率範圍從 1MHz~300MHz 的 IM7580A LCR meter，可大範圍測試條件設定，適用於開發研究與實際使用的 LCR Meter
阻抗分析儀IM7580系列：等效迴路分析功能
根據測量結果可分析五種等效回路的各成分數值。
此外，使用模擬功能，可以使用分析結果或任意成分數值，顯示頻率的理想數值。
若使用比較器功能的話，可以確認測量結果是否有在合格區域內。
阻抗分析儀IM7580系列：使用SMD測試儀IM9201進行測量
IM7580系列包含五個型號，涵蓋1 MHz至3GHz的測量頻率。IM7580系列儀器與可容納六種SMD尺寸的測試儀IM9201結合使用，使您能夠輕鬆，可靠地測量樣品。
阻抗分析儀IM7580系列：區域判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「區域判定功能」:
設定上限值/下限值的範圍，判斷結果會顯示IN/NG。
阻抗分析儀IM7580系列：峰值判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「峰值判定功能」:
設定上限值、下限值、左限值、右限值等的範圍，可確認測量值是否有在判定區域內，並以IN/NG顯示。
阻抗分析儀IM7580系列：點判定功能
使用比較器功能，可以確認測量值是否進入任意設定的判定區域。
「點判定功能」:
選擇任意的掃描點和參數，最多可以判定16個點
阻抗分析儀IM7580系列：比較器功能
比較器功能可讓您檢查測量值是否在用戶定義的判斷範圍內。此功能非常適合用於生成樣本的通過/失敗判斷。
阻抗分析儀IM7580系列：接觸檢查功能
儀器的接觸檢查功能使您可以檢查樣品和測量端子之間的接觸，以檢測接觸不良或確認接觸良好。
阻抗分析儀IM7580系列：如何連接測試頭
將測試頭的電纜連接到阻抗分析儀。鎖緊螺絲，直到扭矩扳手的手柄略微彎曲。不要過度擰緊。
高速且安定的測量，提升生產性
IM7580A可對應1MHz〜300MHz測量頻率的阻抗分析儀。最快0.5ms(類比測量時間)的高速測量與高精度重複測量，實現快速、安定的測量。縮短測量時間，提高生產性。
省空間與舒適的操作性，小型機身與大畫面
LCR阻抗分析儀IM7580A，機身大小為半機架，可將兩台並列放在同層機架中的省空間設計。
除了產線之外，也可以配合各式各樣測量現場的輕巧靈敏。
大畫面顯示，可輕鬆查看數據；觸控式螢幕，實現舒適的操作。
適合評估電容器、線圈等的LCR模式測量
LCR模式下，可以依據被測物設定任意頻率與電平訊號並進行測量。
最適合用於評估電容器、線圈等的被動零件的評估。
●比較器測量
以一個基準判定值為準，並對零件進行良否判斷。
●BIN判斷
設定複數的判斷基準值，將零件進行分級。(最多10種)
最適合確認頻率與電平特性的分析儀模式
分析儀模式下，可一邊掃描一邊測量頻率、訊號電平等。
最適合用於確認頻率和電平特性。
●普通/分段掃描
掃描頻率與電平來觀察零件的特性。
●間隔掃描
固定測試條件下，零件在時間變化過程中的特性。
為了能正確測量
為了能正確的測量，IM7580A搭載許多必要功能。
●接觸檢查(確認接觸不良和焊接狀態)
DCR測量功能
Hi-Z篩選功能
波型判斷功能
●補償功能(為測量正確值的補償功能)
開路/短路/負載校準、電氣長度補償、開路/短路補償
●外部控制輸出/輸入(外部控制的輸出/輸入訊號時機控制)
按鍵鎖定、警示音、暖機功能
手掌大小的測試頭
測試頭設計成手掌大小的輕便設計，可以就近設置在被測物旁。
不易受到雜訊影響，可以更正確的進行測量。
豐富的介面提供外部控制
阻抗分析儀IM7580，配有LAN / USB / GP-IB / RS-232C / EXT I/O等介面，支援外部控制。 （GP-IB/RS232C轉接頭為選件。）
**主機不帶測試治具。需要使用阻抗分析儀專用的測試治具**
IM7580A LCR meter產品規格
基本參數 基本參數（精度保證時間1年，調整後精度保證時間1年）
| 測量模式 | LCR (LCR測量),分析儀 (掃頻測量), 連續測量 |
|---|---|
|
測量參數 |
Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保證範圍 | 100 mΩ~5MΩ |
| 顯示範圍 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~180.000°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) |
| 基本精度 | Z: ±0.72 % rdg. θ: ±0.41° |
| 測量頻率 | 1 MHz〜300 GHz (100 Hz~10 kHz步進) |
| 測量信號電平 | 功率 (dbm)模式: -40.0 dbm~ +7.0 dbm 電壓 (V)模式: 4 mV~1001 mVrms 電流 ( I )模式: 0.09 mA~20.02mArms |
| 輸出阻抗 | 50 Ω (10 MHz時) |
| 顯示 | 彩色TFT8.4英寸，觸控式螢幕 |
| 測量時間 | 最快0.5ms（FAST、模擬測量時間、代表值） |
| 功能 | 接觸檢查、比較器、BIN判定（分類功能）、面板讀取/保存、存儲功能、等效電路分析、相關補償 |
| 介面 | EXT I/O (處理器), USB通訊, U盤, LAN RS-232C (選件), GP-IB (選件) |
| 電源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 體積及重量 | 主機: 215W × 200H × 268D mm, 6.5 kg 測試頭: 61W × 55H × 24D mm, 175 g |
| 附件 | 電源線 ×1, 測試頭 ×1, 連接線 ×1, 使用說明書 ×1, CD-R (通訊使用說明書) ×1 |
