BT3564 電池檢測器(電池測試器)

BT3564 電池檢測器(電池測試器)

最大輸入電壓1000V,針對EV、PHEV的耐高壓電池測試儀

- 最高可對應1000V的直接測量
- 適用於針對EV、PHEV的高壓電池的生產線
- 內部電阻測量0.1mΩ~3kΩ(總包電阻/母線電阻)
- 搭載高壓測試防火花功能
- 類比輸出功能
- 能對應1000V和高壓電池組的測量探頭(選件)

** 不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器(系統端)可使用。 **
詳細介紹

HIOKI BT3564

最高可對應1000V的直接測量

最大輸入電壓1000V.EV和PHEV的高壓電池測試儀。

BT3564可以同時測量高達1000V的輸入電壓的內部電阻和電池電壓。這款電池測試儀非常適合運輸和接收電池組的檢查,從電壓越來越高的EV和PHEV電池到家用蓄電池。

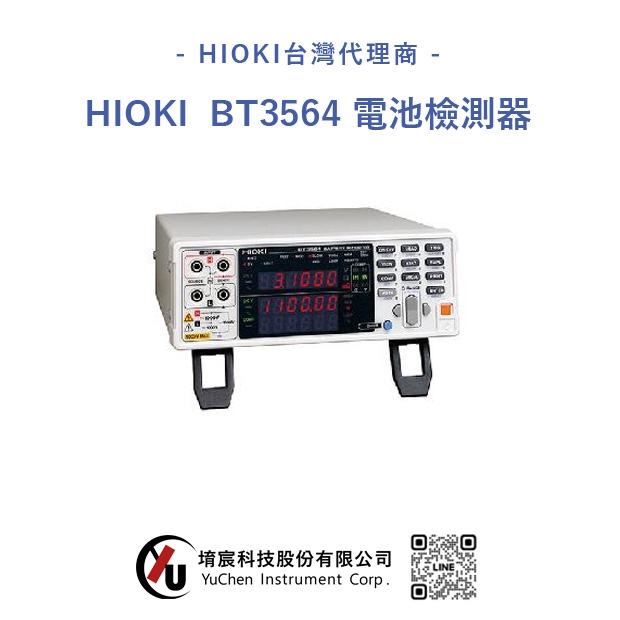

HIOKI BT3564 電池檢測器








HIOKI RM3548-50 電阻計

探頭支持1000 V和高壓電池組(可選)

使用1000 V探針安全,平穩地測量高壓電池組。





HIOKI RM3548-50 電阻計

內置火花減少功能

測量更高的電壓時,火花放電的可能性更大。BT3564限制了接觸電池組時的電流,從而減少了火花放電。



使用類比輸出功能,實現長時間監測

配有內置電阻值類比輸出功能。將其與記錄儀或記錄儀結合使用以監控總電阻值。

HIOKI BT3564 電池檢測器


測量內部電阻、開放電壓

可同時測量電池的內部電阻和開路電壓。 AC-IR方式可短時間測量,且測量的重現性高,因此適用於電芯或電池單元的出貨檢查與驗收檢查。 亦有最大耐壓至1000V的機型(BT3564),可以一次測量電池組的總電阻。 具有高精度的3mΩ量程,在搭接焊縫和匯流排的電阻測量也可使用。

※請將影片的中文CC字幕開啟,即可看見詳細的說明內容




BT3564 產品規格

基本參數(精度保證時間1年)

最大輸入電壓 額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程 3 mΩ (最大顯示3.1000 mΩ, 解析度 0.1 µΩ,)〜3 kΩ量程 (最大顯示3.1000 kΩ, 解析度 0.1 Ω), 7檔切換
測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ量程)
±0.5% rdg. ±10 dgt. (3 mΩ量程)
測量源頻率: 1 kHz ±0.2 Hz. 測試電流: 100 mA (3 mΩ量程), 〜10 µA (3.000 kΩ量程), 開路端子電壓: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω〜3.000 kΩ量程)
電壓測量量程 DC 10 V (解析度 10µV)〜DC 1000 V (解析度1mV), 3檔切換
測量精度: ±0.01% rdg. ±3 dgt.
顯示 電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED
採樣時間 FAST, MEDIUM, SLOW
比較器 判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、 電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.))
模擬輸出 電阻測量值 (顯示值 DC 0 V〜3.1 V)
介面 EXT I/O, RS-232C, 印表機 (通過RS-232C), GP-IB
電源 AC100〜 240 V, 50/60 Hz, 30 VA max.
體積及重量 215W × 80H × 329D mm, 2.6 kg
附件 使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1
