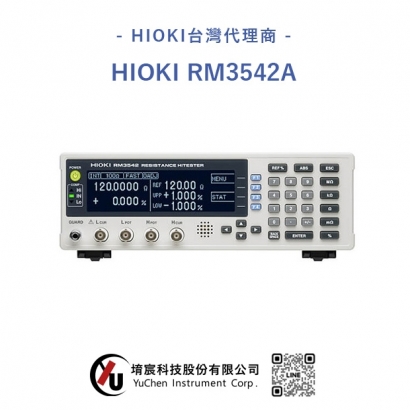

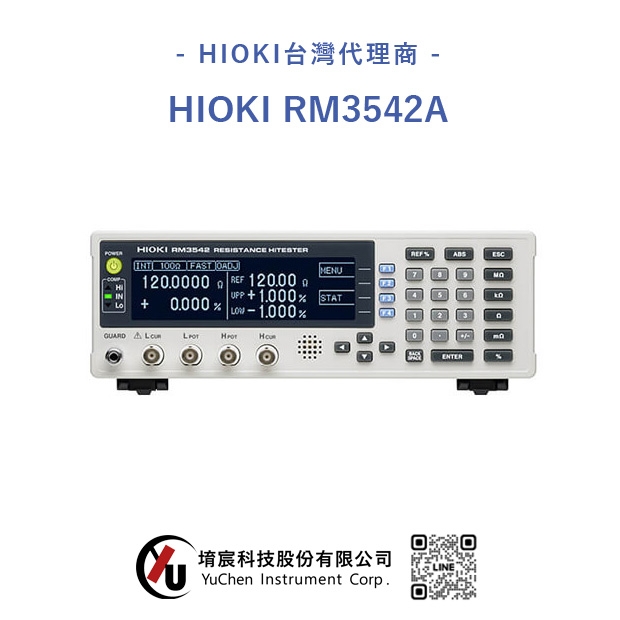

HIOKI RM3542A
最適用於自動設備的電阻計，可測量極小電子元件
RM3542A電阻計影片介紹
.jpg)

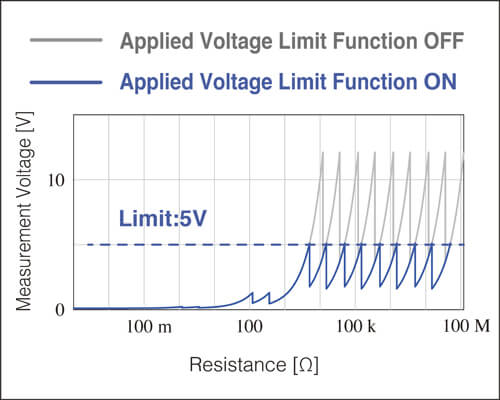

外加電壓限制功能能輕鬆測量極小電子元件（0201 尺寸）
透過將量測過程中施加的電壓限制在5V或以下，額定電壓較小的 0201 尺寸的元件無需外加壓力即可進行測量。

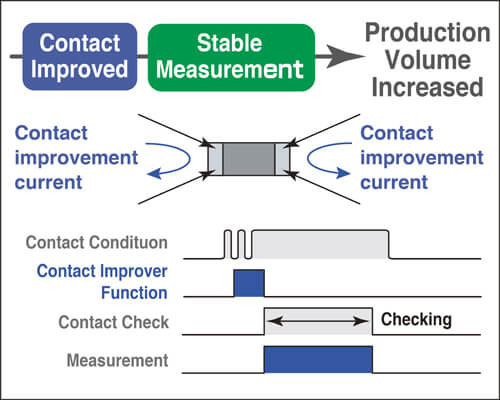

借助接觸改善功能，快速確保可靠接觸
與測試物接觸時，可以刺破探頭和測試物之間的氧化膜和污垢，改善接觸狀態。透過改善接觸不良實現穩定的測量，而且能降低接觸錯誤率，從而提高生產效率。

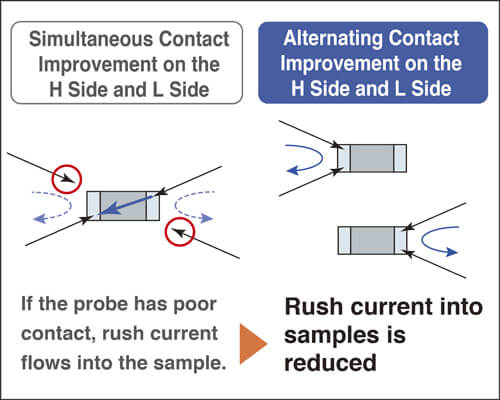

針對低功率測量的接觸改善功能
進行接觸改善時，透過控制流出測試物中的衝擊電流，可以將接觸改善的使用範圍擴大至小型的鐵氧體磁珠或 0201 尺寸的極小電阻檢查中。

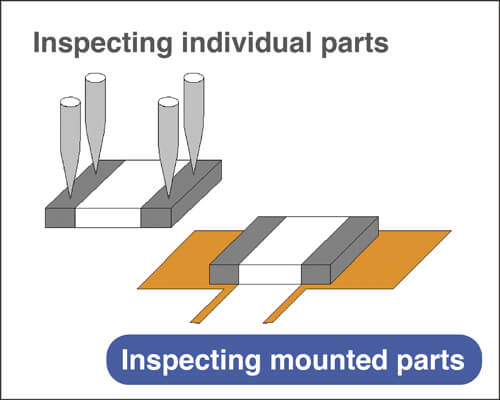

使用縮放功能可以補償並測量實際安裝狀態
透過縮放功能，能夠針對電路板實裝時和單品檢查時的電阻值差異（探測位置的影響等）進行補償。
在進行分流等低電阻的電流檢測電阻的檢查發揮作用。
RM3542A產品規格
基本參數(精度保證時間1年，調整後精度保證時間1年)
| 電阻測量量程 | [Low Power OFF時]量程100mΩ (最大顯示120.0000mΩ, 解析度0.1μΩ) ～100MΩ(最大顯示120.0000MΩ, 解析度100Ω), 16檔切換 [Low Power ON時]量程1000mΩ (最大顯示1200.000mΩ, 解析度1μΩ) ～1000Ω (最大顯示1200.000Ω, 解析度1mΩ), 6檔切換 |
|---|---|
| 顯示 | 單色圖形LCD240 × 64 dot, 白色LED背光燈 |
| 測量精度 | [量程100mΩ, SLOW時] ±0.015 % rdg. ±0.002 % f.s. [量程1000Ω, SLOW時] ±0.006 % rdg. ±0.001 % f.s. (最高精度) |
| 測試電流 | [量程100mΩ時] DC 100mA～[量程100MΩ時] DC 100nA |
| 開路端子電壓 | DC 20 V max. 施加電壓限制功能ON時：DC 10 V以下 |
| 採樣 | FAST, MED, SLOW |
| 測量時間Low Power OFF時 | [量程100Ω, 1000Ω時] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短測量時間) |
| 累積時間 | 檢測電壓的讀取時間: 0.1ms～100.0ms, 1～5 PLC: 50Hz時, 1～6 PLC: 60Hz時 (PLC:供電電源的1個週期) |
| 其他功能 | 比較器(設置值和測量值的比較判定), 延遲設置, 施加電壓限制功能能,縮放功能,偏壓補償(OVC), 測量異常檢測, 探頭短路檢測, 接觸改善, 存儲功能, 同級運算, 設置監視(和另一台RM3542的測量條件比較), 重試, 觸發功能等 |
| 介面 | RS-232C，印表機，GP-IB（-51型號） |
| 外部輸入輸出 | 觸發、保持輸入、比較器輸出等，設置監視端子 |
| 電源 | AC100～240 V, 50/60 Hz, 30 VA max. |
| 體積及重量 | 260W × 88H × 300D mm, 2.9 kg |
| 附件 | 電源線×1, EXT. I/O用公頭連接器×1, 使用說明書×1, 操作指南×1 |
