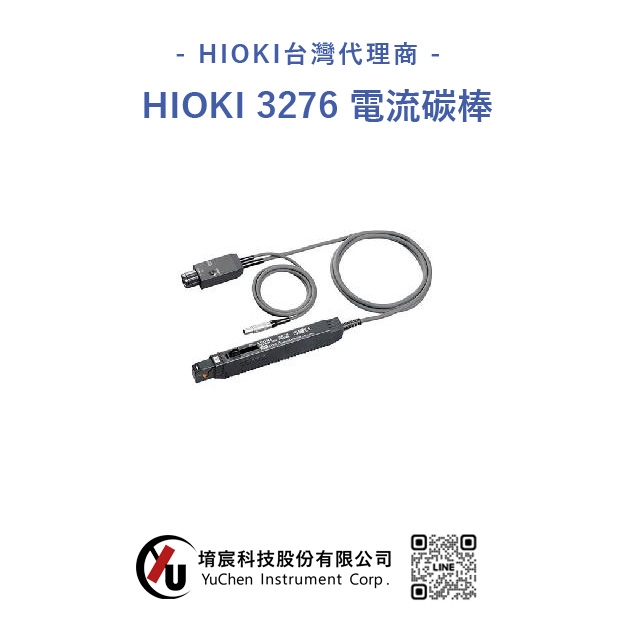

HIOKI 3276 電流探棒
推薦頻率範圍從 DC～100 MHz 的電流探棒 3276，可直接輸入到示波器的BNC端子
寬頻帶
電流變換器(CT)的特點是頻帶可擴展到100MHz，從而能夠觀察包括廣泛頻率成分的電流波形。
3276 電流探棒產品規格
基本參數
| 頻帶寬 | DC～100MHz(-3dB) |
|---|---|
| 上升時間 | ≤3.5ns |
| 連續最大輸入量程 | 30A rms |
| 最大峰值電流 | 非連續時50A |
| 輸出電壓率 | 0.1V/A |
| 振幅精度 | ±1.0%rdg.±1mV （0～30A)（DC,45～66Hz,最大連續輸入量程） |
| 噪音 | 最大2.5mA或更小(頻寬限制到20MHz) |
| 溫度特性靈敏度 | ±2%（0～40℃） |
| 額定最大值 | 5.3VA |
| 電源供應 | ±12V ±0.5V |
| 使用環境 | 0～40℃，最大80%rh（不凝結） |
| 外部磁場阻抗 | 最大0.5mA（等效）(直流和60Hz，磁場400A/m) |
| 最大線路電壓 | 300V CAT-I(絕緣體) |
| 被測導線 | 直徑最大5mm |
| 體積及重量 | 感測器約175寬×18高×40厚mm，240g 終端單元約27寬×55高×18厚mm |
| 電纜長 | 感測器電纜：約1.5m(BNC連接) 電源電纜：約1m |
| 附件 | 軟包×1，使用說明書×1 |
