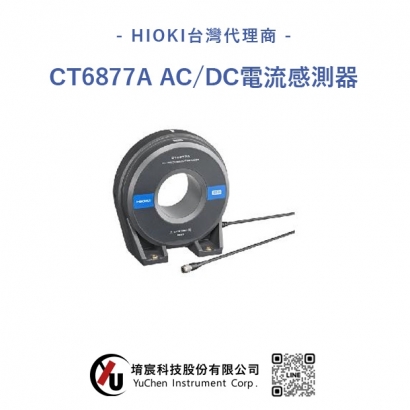

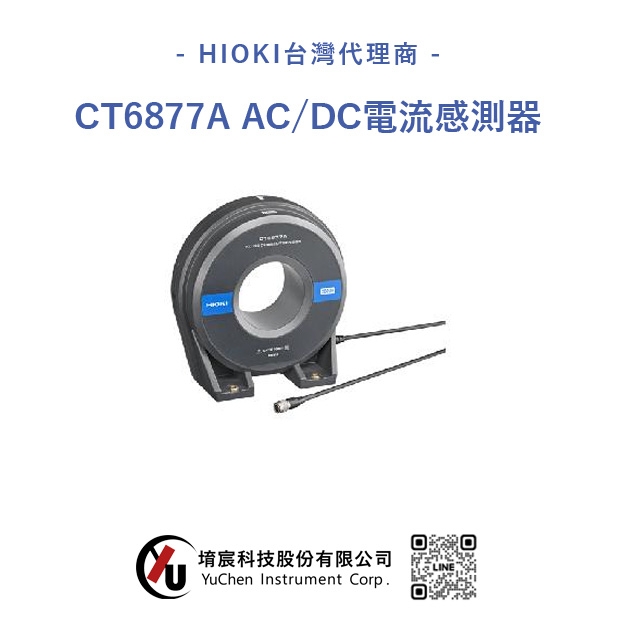

HIOKI CT6877A AC/DC電流感測器
透過強化護套來精確測量干擾中的電流，提升抗干擾性能，實現 2000A 額定的大電流測量
支援2000A的閉口型電流感測器
多數大電流分為2～4根線。過去，由於設備的孔徑大小和額定電流不足，必須使用多個電流感測器分別測量電線，再利用感測器單元CT9557(選件)將各電流感測器的測量值進行加算，輸出為一個訊號。
CT6877A憑藉其80 mm的大孔徑，可以容納4根外徑31 mm（相當於250 mm^2的橫截面積）的電線。透過這種方式，可以使用1個感測器來集體測量高達2000 A的電線。
寬頻率帶寬(頻帶)
額定2000 A 的閉口型感測器具備高級別的頻帶DC ～ 1 MHz。與功率分析儀PW8001組合，能夠準確測量高頻・低功率因數的電力。
・電流感測器的自動相位補償功能
為了準確測量高頻且低功率因數的電力，相位誤差的補償至關重要。PW8001能夠自動取得電流感測器的相位補償，以0.001°的解析度進行補償。毫不費力的發揮電流感測器的性能。
保證與功率計組合的精度
HIOKI保證本產品與功率計一起組合使用時的精度。CT6877A可與功率分析儀PW8001等高精度功率器搭配使用，實現高精度電流測量。
●與功率分析儀 PW8001組合使用示例
提供從DC～1MHz的高精度功率分析解決方案。PW8001配備電流感測器相位補償功能，可準確測量高頻功率。憑藉15MS/s的採樣速率和18 bit解析度，精確執行PWM波形功率分析，實現無折返錯誤的分析。
功率分析儀PW8001可自動識別電流感測器的資訊
電流感測器搭載了記憶體（I2C-EEPROM）。
若將電流感測器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、感測器型號以及製造序號。
過往，相位補償值需要手動輸入。
現在，電流感測器的資訊可被自動識別，不會發生忘記設定或是輸入錯誤的問題，從而做到更準確的功率運算。
CT6877A AC/DC電流感測器
基本參數（精度保證時間1年，調整後精度保證時間1年）
| 額定電流 | AC/DC 2000 A |
|---|---|
| 最大輸入電流 | 降額範圍內, (在規定範圍內±3200 A peak) |
| 頻率帶寬 | 振幅: DC〜1 MHz, 相位: DC〜700 kHz |
| 線性 | ±10 ppm Typical |
| 偏移電壓 | ±5 ppm Typical（23℃、無輸入） |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 輸出電壓率 | 1 mV/A ※本儀器的輸出是透過感測器單元輸出的AC + DC電壓。 |
| 對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
| 可測量導體直徑 | φ 80 mm以下 |
| 使用溫溼度範圍 | -40°C〜 +85°C, 80% rh以下 (無結露) |
| 電源 | 可由功率分析儀PW8001, PW6001, PW3390或感測器單元CT9555, CT9556, CT9557、3CH電流模組U8977供電 |
| 最大額定功率 | 9.5 VA (2000A/55Hz測量, ±12V電源時) |
| 尺寸・重量 | 229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 線長 3 m, CT6877A-1: 5.3 kg, 線長 10 m |
| 附件 | 使用說明書 ×1, 線標 ×6, 使用上的注意事項 ×1 |
