HIOKI CT6863-05 AC/DC電流感測器
寬頻帶 DC ~ 1 MHz，良好的頻率特性，適用於寬頻帶、高精度的電流測量
適合綜合評價寬頻寬和高精度變頻馬達
CT6863系列是寬頻寬高精度的交流/直流電流感測器，可實現小電流和大電流信號的高精度測量。它們可用於電動和混合動力汽車、逆變器和其他設備、太陽能和燃料電池等替代能源以及家用電器和系統設備等領域的廣泛應用。

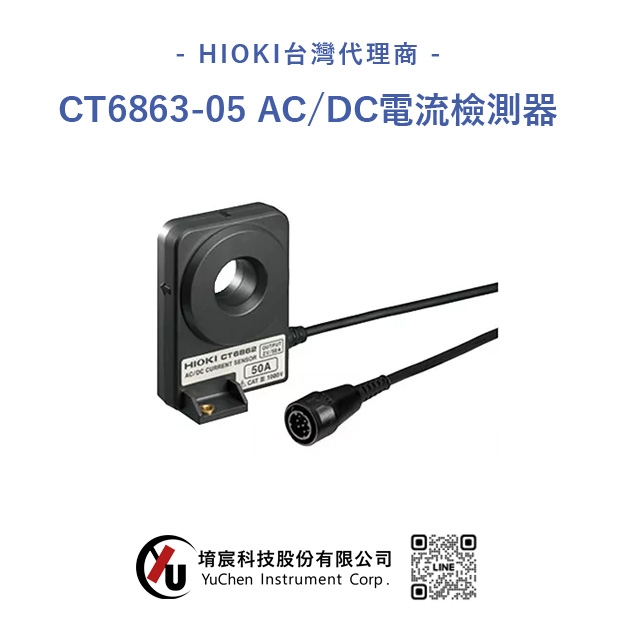

CT6863-05 AC/DC電流感測器
基本參數（精度保證時間1年）
| 額定電流 | AC/DC 200 A |
|---|---|
| 最大輸入電流 | 400 A rms (降額範圍內) |
| 頻率特性 | 振幅: DC〜500 kHz, 相位: DC〜300 kHz |
| 振幅和相位精度 | DC (±0.05% rdg. ±0.01% f.s. ,無相位規定) 16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 最大規定至500 kHz |
| 輸出電壓率 | 2 V/額定電流值 ※本儀器的輸出是透過感測器單原所輸出的AC+DC電壓。 |
| 對地最大額定電壓 | AC/DC 1000 V (50/60Hz, CAT III) |
| 可測量導體直徑 | φ 24 mm以下 |
| 使用溫溼度範圍 | -30°C〜 +85°C, 80% rh以下 (無結露) |
| 電源 | 透過功率分析儀PW8001, PW6001, PW3390、感測器單元CT9555, CT9556, CT9557、3CH電流單元U8977提供 |
| 消耗電力 | 6 VA以下 (200 A/55 Hz測量, ±12 V電源時) |
| 尺寸/重量 | 70 W × 100 H × 53 Dmm, 350 g 線長 3 m |
| 附件 | 使用說明書 ×1, 標記綁帶 × |
支援組合產品
| 支援產品/單元 | CT6863 （預計廢止） | CT6863-05 |
|---|---|---|
| PW6001, PW3390 | △ （需要CT9900） | ○ |
| 3390 | ○ | △ （需要CT9901） |
| 3193系列 | ○ | △ （需要CT9901） |
| 8971 | △ （需要9318） | △ （需要9318, CT9901） |
| 8940 | △ （需要9318, 9705） | △ （需要9318, 9705, CT9901） |
| U8977 | △ （需要CT9900） | ○ |
