HIOKI FT6041 接地電阻計
用於現場，增進效率．六種測量功能

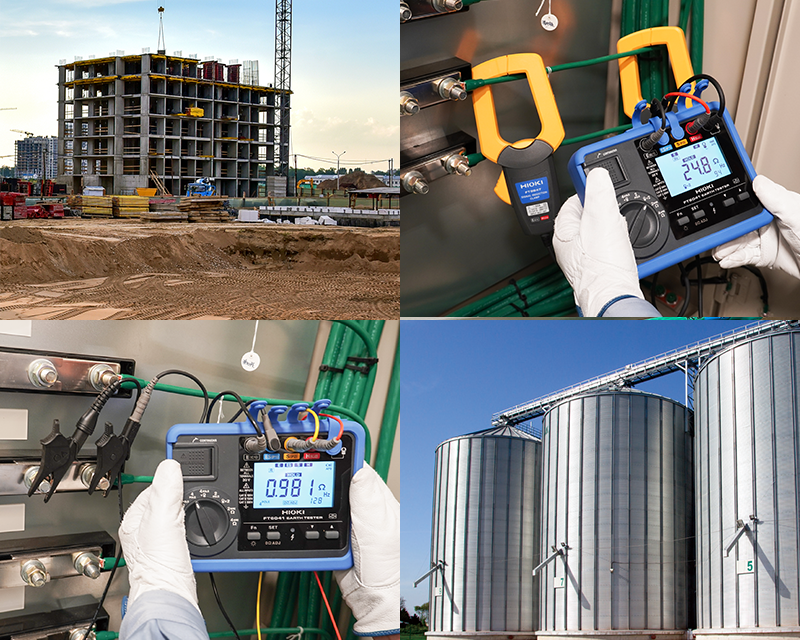

依據用途可選擇多種測量方法 多樣的測量功能
・4電極法（Wenner4電極法）：接地設計的調查所需的土壤電阻率測定
・3電極法：用於接地電阻的精確測量
・MEC機能：在不斷開關多個接地極的情況下測量接地電阻
・4端子測量的3電極法：用於測量接地電阻在幾Ω以下的情況
・勾式測定法（2勾式感測器）：用於多個接地點的接地電阻測量
・低電阻測量：用於在測量後重新連接接地極以確認電阻

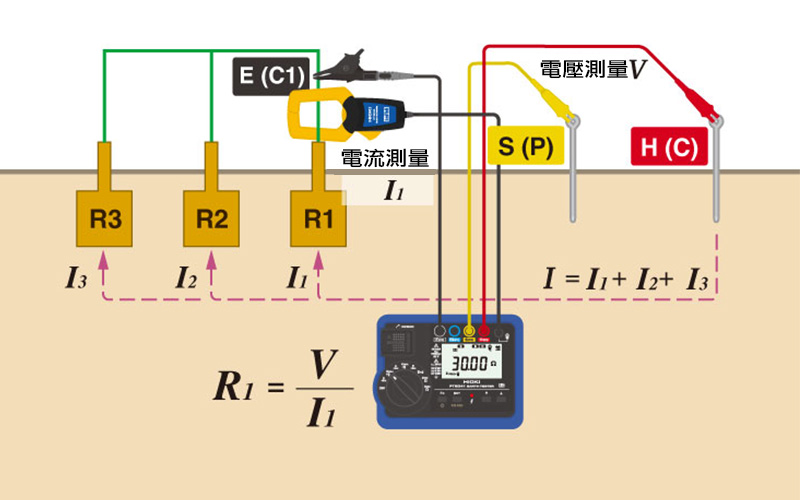

在不斷開關多個接地極的情況下測量 MEC功能
MEC功能添加了對3電極法的電流測量，通過勾式感應器測量僅流經要測量的接地極的電流，從而不受其他接地的影響。這大大減少了工作量。
※ MEC代表Measuring Earth using a Clamp（使用夾具測量大地）

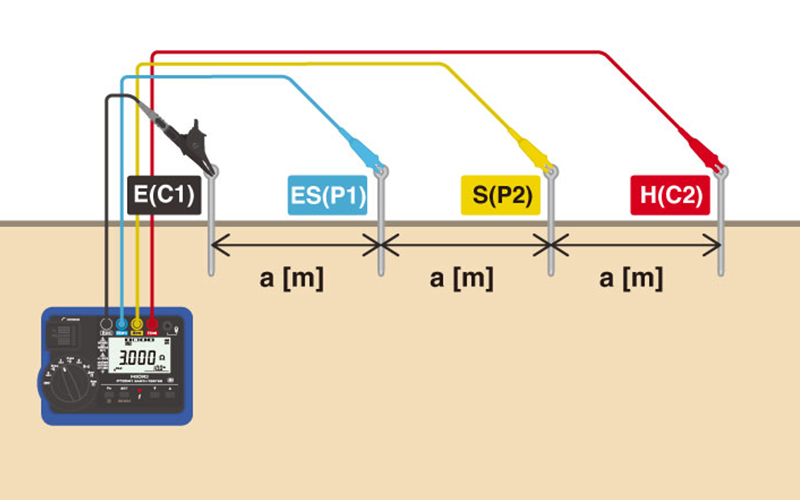

使用4電極法進行測量以進行接地設計的必要土壤電阻率測量
在建造建築物之前，需要測量土壤電阻率以進行接地設計。土壤電阻率會根據土壤特性而變化。了解土壤電阻率後，可以設計適當的接地點、接地極形狀和尺寸等。此外，它還可用於評估結構體的接地。

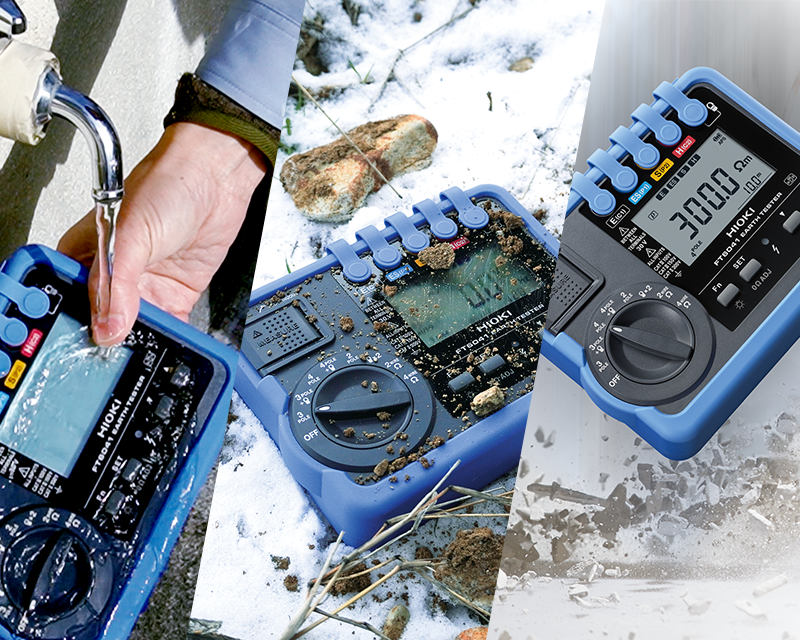

耐用設計可在惡劣現場使用
・耐土壤、沙土和雨水，防塵防水等級IP65、IP67（EN60529）設計，粉塵不會進入機殼，可在現場使用，無需擔心泥土或灰塵。即使髒了也可以用水清洗。
・操作溫度範圍為-25°C至65°C，即使在酷熱或寒冷的環境中，也可以進行長時間的室外工作而不會誤動作，用於接地電阻測量和維護檢修。
・防跌落設計，可承受1m高度摔在水泥地上的撞擊，具有耐衝擊性能。
・耐雜訊30.0V rms地電壓，即使在雜訊環境下，也可以進行穩定的測量。

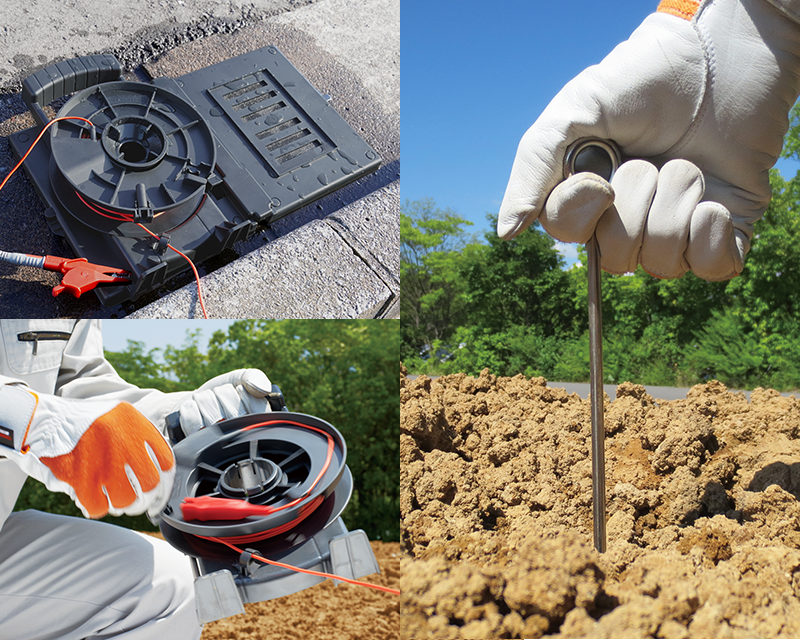

縮短工作時間，減輕工作人員負擔
・測量速度快！不糾結，不扭曲的線材收納，測量值顯示僅需6秒（3電極法），通過輕鬆的線材收納器，縮短工作時間。
・容許的電阻最大可達100kΩ，補充接地棒插入一次即可，高容許電阻消除了在乾燥土壤中多次插拔補充接地棒的不便，縮短了工作時間。
・新設計的接地網模組L9846可在混凝土上進行測量，與線材收納器可一體化使用，可在水濕潤的情況下進行接地電阻測量，無需插入補充接地極。

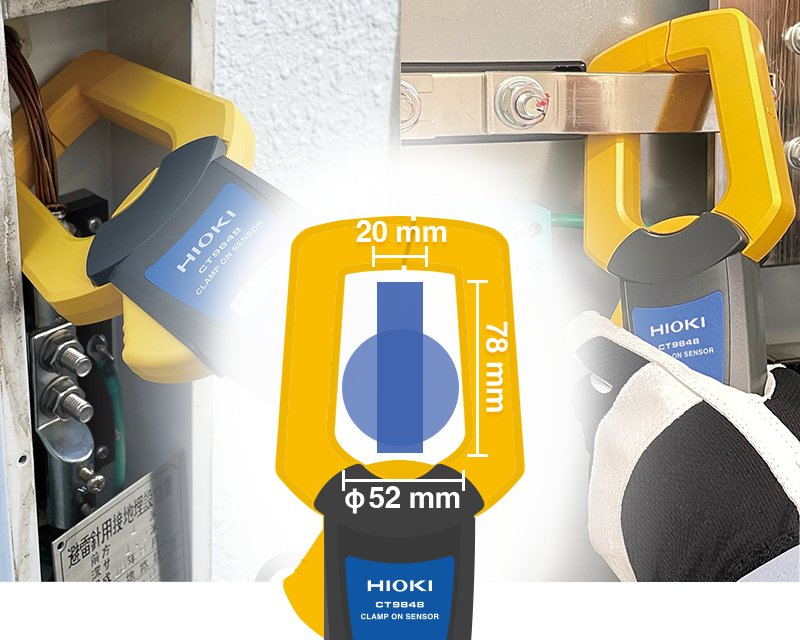

勾式感測器可夾取狹窄處或寬大的導軌
可使用CT9848勾式感測器夾取深處的接地極或厚實的導軌接地極。這些勾式感測器具有薄而寬的開口，可以輕鬆夾取接地極。

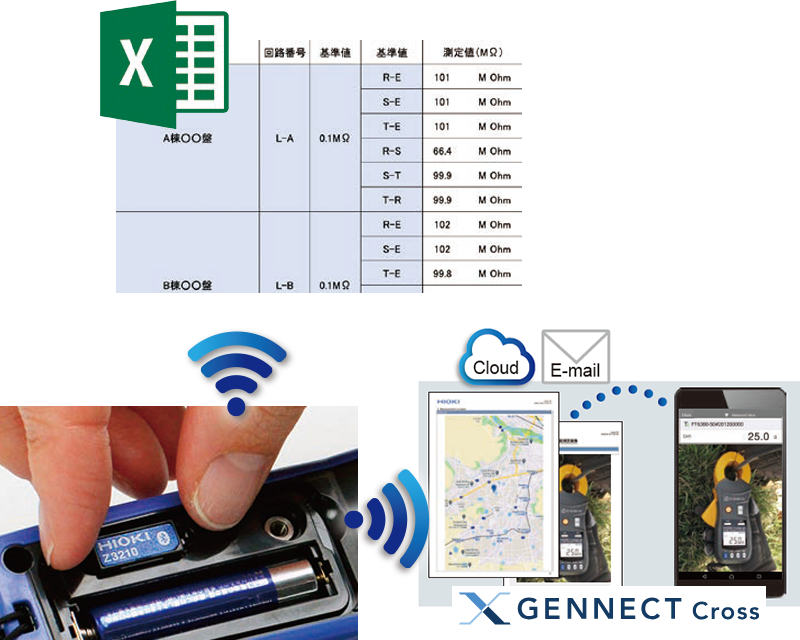

支援無線化，可以將數據傳輸到智能手機或平板電腦
安裝無線適配器Z3210（選件）到測量儀器上，即可進行Bluetooth®通訊。您可以直接將測量值輸入到Excel®表格中。此外，還可以將數據傳送到GENNECT Cross（免費應用程序），輕鬆製作報告。GENNECT Cross可用於查看、管理和生成報告測量結果。通過與現場拍攝的照片、地圖和圖紙配合使用，可以在現場輕鬆管理數據。
HIOKI FT6041 產品規格
基本參數※1: -25℃〜40℃（80% RH 以下）,40℃〜45℃（60% RH 以下）, 45℃〜50℃（50% RH 以下）, 50℃〜55℃（40% RH 以下）, 55℃〜60℃（30% RH 以下）,60℃〜65℃（25% RH 以下）
※2: 3號鎳氫電池 × 4 使用時（23℃參考值）
| 測量項目 | 接地電阻測量（4電極法, 3電極法, 2電極法, MEC機能, 勾式）, 低電阻測量（4端子法, 2端子法）, 地電電壓測量 |
|---|---|
| 地電壓測量 | 0〜30.0 Vrms, 精度: ±2.3% rdg ±8 dgt（50/60 Hz）, ±1.3% rdg ±4 dgt（DC） |
| 功能 | 活線警告, 自動省電, 大地電阻率顯示（僅限4電極法）,調零,自動保持, 連續測量, 無線通信（Z3210安裝時）,警示音,比較器,顯示切換, 地電壓超過顯示（低電阻測量時） |
| 使用溫度範圍 | -25℃〜65℃, ※1（未結露） |
| 保存溫溼度範圍 | -25℃〜65℃, 80% RH 以下（未結露） |
| 防塵、防水性 | IP65/IP67（IEC 60529, EN 60529） |
| 適用規格 | EN IEC 61010-2-030: 2021（安全性）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（低電阻）, EN 61557-5（接地電阻計） |
| 電源 | 3號鎳氫電池 ×4 或是 3號鹼性電池（LR6）×4 |
| 可測量次數（※2） | 500次（3電極法, Z3210未安裝）, 400次（3電極法, Z3210安裝, 使用無線通信） |
| 尺寸・重量 | 約189W × 148H × 48D mm, 約765 g（含電池和保護殼） |
| 附件 |
補助接地棒 L9840（2枝） ×2, 測試線 L9841 ×1, 測試線 L9845-31 ×1, 測試線 L9845-33 ×1, 測試線 L9845-52 ×1, 接地網模組 L9846 ×2, 測試線 L9787 ×1, 攜帶箱 C0208 ×1, 攜帶箱 C0209 ×1, 3號鹼性電池（LR6） ×4, 使用說明書 ×1 |
接地電阻測量（4電極法, 3電極法, 2電極法）
| 動作方式 | 電壓施加、電壓或電流測量（使用同步檢波來測量有效電阻） | |||||
|---|---|---|---|---|---|---|
| 測量範圍 | 3 Ω (0〜3.000 Ω) |
30 Ω (0〜30.00 Ω) |
300 Ω (30.0Ω〜300.0 Ω) |
300 Ω 以上 3 k Ω以下 (300Ω〜3000 Ω) |
3 k Ω 以上 30 k Ω以下 (3.00 k Ω〜30.00 k Ω) |
30 k Ω 以上 300 k Ω以下 (30.0 k Ω〜300.0 k Ω) |
| 精度 | 無規定 | ±1.5% rdg ±6 dgt | ±1.5% rdg ±4 dgt | |||
| 補助接地電極的容許電阻 | 5 kΩ | 50 kΩ | 100 kΩ | |||
| 容許地電壓 | 30 V rms 或是 42.4 V peak | |||||
MEC機能（4電極法＋勾表, 3電極法＋勾表）
| 測量方式 | 電壓施加、電壓或電流測量（使用同步檢波來測量有效電阻） | |||
|---|---|---|---|---|
| 測量範圍 | 30 Ω (0.00Ω〜30.00 Ω) | 300 Ω (30.0Ω〜300.0 Ω) | 3000 Ω (300Ω〜3000 Ω) | 30.00 k Ω (3 k Ω〜30.00 k Ω) |
| 精度 | ±5% rdg ±6 dgt | ±5% rdg ±3 dgt | ||
接地抵抗測定（勾式）
| 測量方式 | 電壓施加、電壓或電流測量（使用同步檢波來測量有效電阻） | ||
|---|---|---|---|
| 測量範圍 | 20 Ω (0.02Ω〜20.00 Ω) | 200 Ω (20.0Ω〜200.0 Ω) | 500 Ω (200Ω〜500 Ω) |
| 精度 | ±7% rdg ±3 dgt | ±35% rdg | |
低電阻測量
| 開放迴路電壓 | 4.0 V〜6.9 V | ||
|---|---|---|---|
| 測量電流 | 200 mA以上 | ||
| 測量範圍 | 30 Ω (0.00Ω〜30.00 Ω) | 300 Ω (30.0Ω〜300.0 Ω) | 3000 Ω (300Ω〜3000 Ω) |
| 精度 | ±3 dgt (0.00Ω〜0.19 Ω) ±2% rdg ±2 dgt (0.20Ω〜10.00 Ω) | ±2% rdg ±2 dgt | |
