產品概要

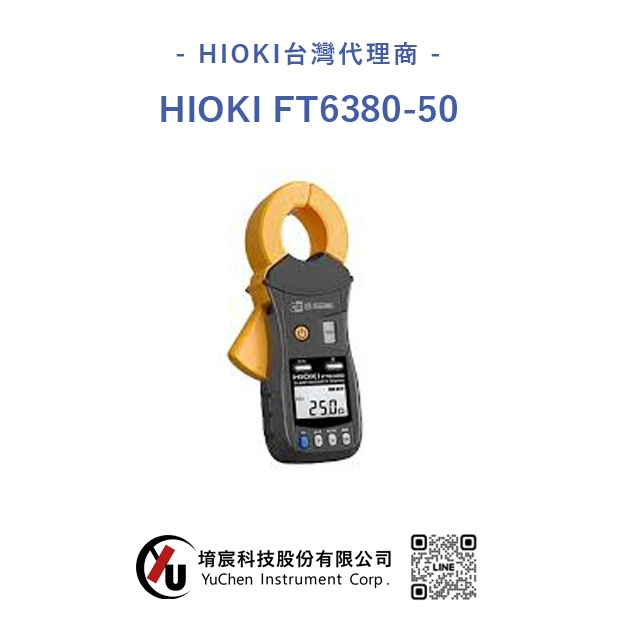

勾表型接地電阻測試儀FT6380-50為測量"多重"接地用的勾表式接地電阻計。
無須額外輔助接地棒或配線，只需像使用電流勾表般勾住欲測量之接地線即可進行測量。儀器本身可內存2000筆測量資訊，還能透過藍牙連線(需搭配Z3210與軟體)，將測量數據傳送到行動裝置或是EXCEL表格中。提升現場測量的便利與速度。

※測量時請務必戴上絕緣手套並請勿觸碰儀器屏障以上的開口部分以策安全。

若要使用2~4電極測量，
請選用FT6041、FT6031-50等配有輔助接地極的接地電阻計。

適用測量場合:備有多重接地之儲存庫、工廠、輸電塔、大樓避雷針等的接地測量。

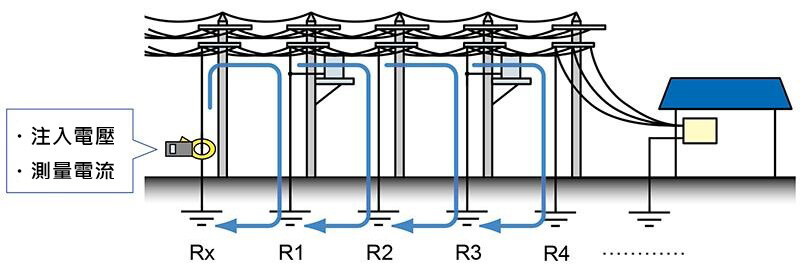

測試多重接地系統(同一線路設置多點接地)

勾在需要測量的接地電阻Rx上。本夾具具有雙芯結構，該雙芯結構由注入電壓的感測器和測量電流的感測器所組成。

1.從電壓注入感測器向接地線注入電壓V。
2.根據恒定電壓和測得的電流，整個接地回路的電阻可透過以下公式計算：
Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + ... ] = V/I
第2項比第1項小很多(接地極並聯連接。接地極越多，第2項越小，則Rx計算公式如下： Rx= V / I



多種便利功能，對應多種測試現場

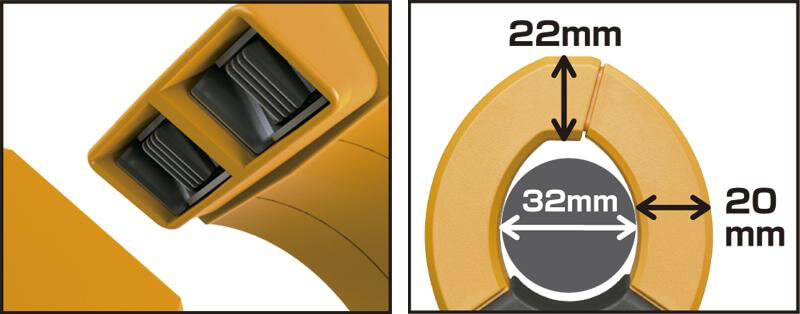

薄型感測器

應對狹窄間隙設置需求的20mm薄型感測器，輕鬆深入接地線盤。
採用可抑制漏磁通的遮罩設計， 實現了高精度的測量和重複精度的提升。


警示音提醒，Hi/Lo判定

透過設定閾值，當所測量數據超過/不足閾值時，會發出警示音提醒使用者。

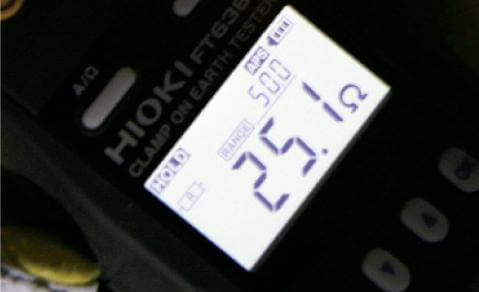

測試值一目瞭然，背光燈功能

本產品具有背光功能，即便在昏暗的現場也能清晰得確認測量值。

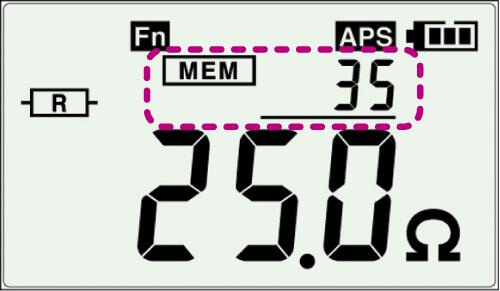

儀器內存空間可保存2000筆資料

使用保存按鍵可將測量數據保存至儀器內存中。
也能透過FN鍵進入MEM模式讀取資料，或是刪除不需要的資料。

藍牙無線功能，讓測量更加方便(以下功能需搭配無線適配器Z3210)

使用無線適配器Z3210，進行藍牙連線

與無線適配器Z3210搭配使用時，可將測量結果傳輸到智慧型手機或平板電腦設備，
還能使用現場照片直接添加註記，快速製作測量完成報告。




傳輸至專用免費軟體 GENNECT Cross

將測試資料傳送到 Excel® 中(HID功能)

注意，本功能無法與藍牙連線功能同時使用。
打開Excel®，選擇想要輸入測定值的儲存格，並在呈現輸入的狀態下，按下測量儀器的MEASURE鍵，測量值就會輸入到該儲存格中。

在按住RELEASE按鍵的狀態下開啟儀器，進入序號顯示模式，再次按下RELEASE按鍵約三秒。
即可顯示HID狀態，按下0ΩADJ或COMP按鍵進行ON/OFF切換。開啟HID功能後即可與筆記型電腦配對。

*需與無線適配器Z3210搭配使用。
