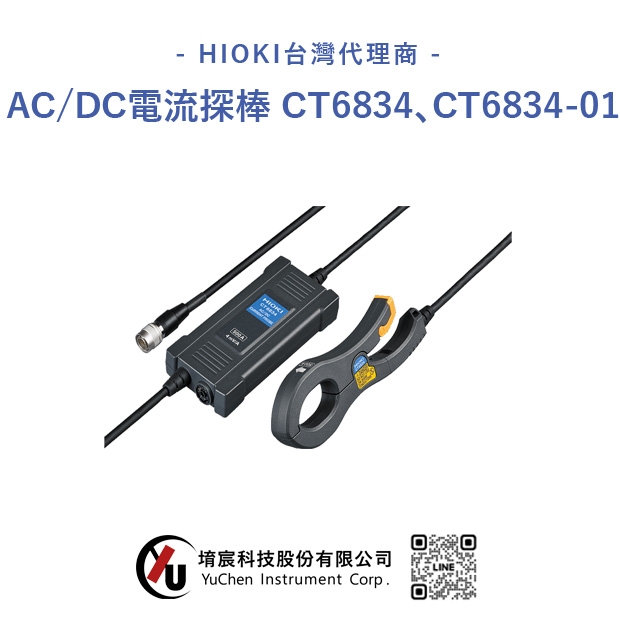

HIOKI AC/DC電流探棒 CT6834、CT6834-01
頻率帶寬：DC〜50 kHz，推薦勾式、高精度電流測量、省空間，車輛功率測量用
尺寸減半、方便性倍增。一手操作、安全輕鬆的勾表
自使用者回饋打造－－
汽車認證測試用的電流探棒
流暢的設計，提升在狹窄空間處的夾取簡易度。
在引擎室中的繁雜作業也能快速地進行，大幅縮短燃料測試與性能測試的時間。
不只縮短測試時間，也可以降低過往強硬將感測器勾上電線的損耗。
滿足WLTP與SAE J1634規格的電流準度，可以高精度(DC準度0.07%)測量最高達200A的AC/DC電流。
適用WLTP國際標準－－車輛的燃料、電費性能測試
勾式感測器最高精度
CT6833、CT6834具有業界最高±0.07％ rdg.的DC精度，滿足WLTP與SAE J1634等嚴格的規格。
本感測器可將導體位置的影響壓縮到最小，在各種接續狀態下都可以提供穩定與高信賴的數據。
廣闊的溫度範圍與耐久性
適用溫度範圍：−40℃～85℃
CT6833能夠以額定200A rms的AC/DC電流進行測量。
−40℃～85℃的是用溫度範圍，壓倒性的溫度安定性與低飄移，在車輛測試的嚴苛溫度環境中也可以正確地進行測量。
超越群雄、HIOKI的電流感測技術
| 型號 | 額定電流 | 頻率帶寬 | 可測量導體直徑 |
| CT6833、CT6833-01 | AC/DC200A | DC〜50 kHz | φ20 mm |
| CT6834, CT6834-01 | AC/DC 500 A | DC〜50 kHz | φ20 mm |
| CT6830 (*1) | AC/DC 2 A | DC〜100 kHz | φ5 mm |
| CT6831 (*1) | AC/DC 20 A | DC〜100 kHz | φ5 mm |
| CT7812 (*2) | AC/DC 2 A | DC〜100 kHz | φ5 mm |
| CT7822 (*2) | AC/DC 20 A | DC〜100 kHz | φ5 mm |
*1：功率計用
*2：DATA LOGGER用
AC/DC電流探棒 CT6834、CT6834-01 產品規格
基本規格(準度保證期間 1年)
| 額定電流 | AC/DC 500 A |
|---|---|
| 頻率帶寬 | DC〜50 kHz |
| 可測量導體直徑 | φ20 mm 以下 |
| 最大峰值電流 | 40℃以下且10 ms以上的周期波形的1周期以内的話， 可容許最多±600 A peak(設計值,準度保證範圍外) |
| 輸出電壓 | 4 mV/A |
| 基本準度 | DC：±0.07% rdg.±0.01% f.s. 16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s. 最多20 kHz規定 |
| 使用溫溼度範圍 | 感測器部分、線長：−40℃～85℃，80% RH以下 (未結露) 中繼盒：−25℃～50℃, 80% RH以下 (未結露) (包含被測線的溫度上升) |
| 溫度係數 | 在準度保證温度（23℃ ±5℃）以外的使用，須根據測量準度的準度保證溫度上下限，（18℃或28℃）的温度差加算以下數值。 ・感測器部分 振幅確度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical) 偏移電壓: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical) ・中繼盒 振幅準度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical) 偏移電壓: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical) |
| 導體位置的影響 | （外觀φ10 mm的線材使用時） DC: ±0.03% of reading以下 (±0.01% of reading Typical) 50 Hz/60 Hz: ±0.04% of reading以下 (±0.015% of reading Typical) 1 kHz: ±0.1% of reading以下 (±0.04% of reading Typical) 10 kHz: ±1% of reading以下 (±0.3% of reading Typical) |
| 電源 | 由HIOKI製 ME15W 機器，供給電源 |
| 外觀尺寸 | 感測器部分：約 149W×46H×16.5D mm 中繼盒：約 126W×57H×20.5D mm (不包含突起部分與線纜) |
| 重量 | CT6833：約 500 g CT6833-01：約 710 g |
| 輸出線長 | CT6833：約 5 m (包含中繼盒) CT6833-01：約 10 m (包含中繼盒) |
| 配件 | 彩色標間 (識別通道用) ×1, 攜帶箱 ×1, 使用說明書×1, 電流感測器的使用注意 ×1 |
