為了成為以測量系統為優勢的DATA LOGGER

在高效地利用能源、電動交通的技術進步當中，對於測量系統的需求也日益增加。

HIOKI的DATA LOGGER可提供高電壓系統的安全性確保；對應龐大數量的測量通道；與上位系統的數據連接等，將測量系統的挑戰轉變為優勢，藉此提供優良的解決方案。

適合取得高電壓電池組的各電芯數據【電池充放電測試】

電池組為多個電池電芯排列連接而成。依據電芯特性的離散程度的不同，可能會導致電池組全體的性能低下。以電芯為單位掌握電壓與溫度的變化是非常重要的。

另一方面，電動車(EV)搭載的電池也日漸高壓化。搭載的電池電壓可達到400 V～800 V。為了安全進行這樣的高電壓電池組的充放電測試、電池電芯的電壓或溫度測量，測量儀器的對地電壓與模組間的電壓耐受度也是相當重要的一環。

最適合電池組的電池堆電壓測定、電芯生產線的充放電測試模組


模組	電壓‧溫度模組M7100	電壓‧溫度模組M7102
電池組	針對600 V～1500 V	針對600 V以下
對地電壓	DC 1500 V, AC 1000 V (CAT II)	DC 600 V, AC 600 V (CAT II)
模組間電壓	DC 1500 V, AC 1000 V	DC 600 V, AC 600 V
最大通道數	15ch/台	30ch/台
取樣速度	最快 5 ms	最快 10 ms
其他詳情	M7100在這裡	M7102在這裡

針對電池充放電測試的最優解
以下可參照構成案例、導入優點，以及選購指南
・LR8101_LR8102型錄
・產品應用案例:電芯的電壓與溫度數據之記錄最適合的DATA LOGGER

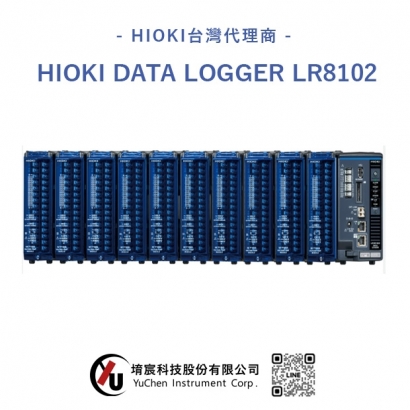

LR8101 (基本功能機型) 與LR8102 (高功能機型) 的差別

共通功能
・最多可連接10台測量模組
・將資料保存於SD卡、USB硬碟中
・用通訊指令控制、傳送資料

LR8102 (高功能機型) 的功能
・用UDP進行資料輸出
最快可間隔5 ms及時輸出每個取樣作為測量資料。
可用於需要及時處理的需求，例如HILS。

・複數主機同時測量
可使用選件光纖連接電纜 L6101(1 m)或光纖連接電纜 L6102(10 m)進行同時測量。
進行同時採樣的全部主機的測量資料，皆可從主機的LAN2輸出。

・使用CAN輸出資料
可用CAN (Controller Area Network)輸出測量值。
如同電池管理系統 (BMS) 的自動駕駛設備情報也可利用於資料整合。


LR8101 (基本功能機型) 與LR8102 (高功能機型) 的差別

共通功能
・最多可連接10台測量模組
・將資料保存於SD卡、USB硬碟中
・用通訊指令控制、傳送資料

LR8102 (高功能機型) 的功能
・用UDP進行資料輸出
最快可間隔5 ms及時輸出每個取樣作為測量資料。
可用於需要及時處理的需求，例如HILS。

・複數主機同時測量
可使用選件光纖連接電纜 L6101(1 m)或光纖連接電纜 L6102(10 m)進行同時測量。
進行同時採樣的全部主機的測量資料，皆可從主機的LAN2輸出。

・使用CAN輸出資料
可用CAN (Controller Area Network)輸出測量值。
如同電池管理系統 (BMS) 的自動駕駛設備情報也可利用於資料整合。
