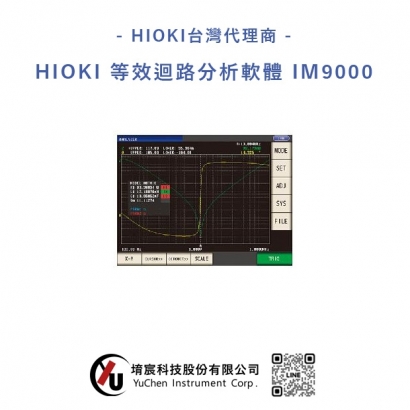

HIOKI 等效迴路分析軟體 IM9000
可以從5個標準模型中自動選定等效回路模型，減小測量值和由分析結果得到的理想頻率特徵之間的差異
等效迴路分析軟體 IM9000產品規格
基本參數
| 三元模型 | 等效回路模型：用於線圈,電阻,電容的四個模型 測量項目:L1(電感),C1(電容),R1(電阻),Qm(諧振銳度) fr(諧振頻率)/fa(反諧振頻率) |
|---|---|
| 四元模型 | 等效回路模型：用於壓電元件的模型 測量項目:L1(電感),C1(電容),R1(電阻),C0(平行電容),Qm(諧振銳度或機械品質因數) fr(回應頻率),fa(反響應頻率),fs(連續諧振頻率),fp(平行諧振頻率),fm(最大導納頻率),fn(最小導納頻率),f1(最大電納頻率),f2(最小電納頻率) |
| 其他功能 | 模擬功能：可以顯示和對比由分析結果得到的理想頻率特徵圖或使用者指定的值 比較器：比較分析結果並將判定結果輸出到螢幕，EXT,I/O |
| X-Y顯示 | 柯爾圖,導納圓顯示 |
