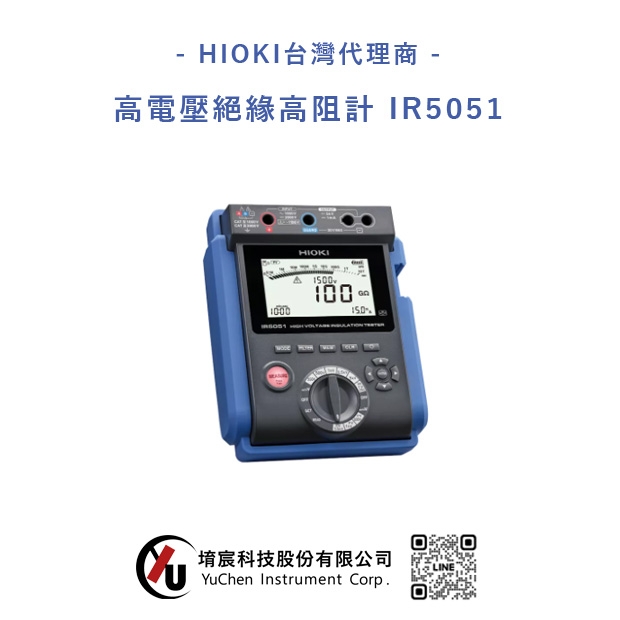

HIOKI 高電壓絕緣高阻計 IR5051
可以廣泛發生的測試電壓250 V〜5 kV，最多10 TΩ的大範圍測量
產品概要
IR5051是一款為2000V太陽能發電系統開發的絕緣高阻計，讓使用者能夠安心地進行絕緣電阻和開放電壓的測量。本產品符合CAT III 2000 V、 CAT IV 1000 V的測量範疇。
打破以往必須要先停電、或是需在夜間才能進行太陽能發電系統測量的限制，能夠在發電中直接進行PV絕緣電阻測量，節省測量時所需的工序與時間。
可以透過藍牙連線，可以將測量數據直接傳送到行動裝置，直接製作分析報告，或是能透過軟體功能尋找接地的太陽能板，快速鎖定問題所在。
另外，配有多種便利功能，例如比較器、自動放電、絕緣判斷指數等功能，能夠更直觀的察看數據與進行比較。
適用場景:太陽能發電系統、電動車、一般電氣測試等多種場景。
另有專為一般測試設計的:絕緣高阻計IR5050
高安全性設計的絕緣高阻計
可對應CAT III 2000、CAT IV 1000 的IR5051具有最高的安全性能。一般絕緣電阻測量是在停電狀態下進行，因此許多使用者可能會被認為本測試是沒有危險的。但是仍然會存在一些危險性，為了預防意外事故，進一步提高了安全性。
測量開始：長按1秒開始測量，防止因誤操作而產生高電壓。在高電壓發生期間，測量按鈕會閃爍以提醒注意。測量後：測試結束後，將自動放電測量對象中殘留的電荷。放電期間，測量按鈕和放電標誌會閃爍，放電完成後閃爍將停止。
可設定微小輸出電壓
直覺式操作的旋鈕開關。
・輸出電壓有五種量程可選擇
・配合特定的測試條件，輸出電壓可設定10V或是25V等
・電壓測量：AC/DC自動識別測量
依據測試用途可以選擇測量方法
持續對被測量物施加高電壓可能有會導致絕緣體損壞的風險。
透過盡量降低施加的電壓，測試絕緣狀態，可以預防高電壓造成的損壞。
絕緣判斷指數的自動計算與顯示
測量結束後，不單單顯示絕緣電阻值和洩漏電流，也會顯示絕緣判斷指數
(DAR、 PI、DD、靜電容量）。
作為絕緣良否判斷的一個標準，會根據指定的時間過後的測量值進行計算與顯示。
本儀器包含以下絕緣診斷功能：
TIMER 定時測試
PI 極化指數
DAR 誘電吸收比
SV 步進電壓
Ramp RAMP電壓
DD 誘電體放電
為了能安定測量而設置的功能
當被測量物的電阻非常高時，絕緣阻抗計會測量微小電流。由於對微小的測量環境變化非常敏感，因此測量值可能變得不穩定。IR5051通過使用屏蔽線和獨特的測量技術來減輕環境影響，可以實現穩定的測量，最高可達10 TΩ。
利於室外作業的防塵防水外殼
攜帶箱C0212是具有IP65高防塵防水性能的硬殼攜帶箱。
可以收納絕緣高阻計本體之外，也可以將測試線一同收納，輕鬆搬運。
藍牙無線功能，讓測量更加方便(以下功能需搭配無線適配器Z3210)
使用無線適配器Z3210，進行藍牙連線
與無線適配器Z3210搭配使用時，可將測量結果傳輸到智慧型手機或平板電腦設備，
還能使用現場照片直接添加註記，快速製作測量完成報告。
電流的時間軸長條圖可以得知高壓線纜的絕緣狀態。使用GENNECT Cross的記錄功能，可以建立間隔為1秒的時間軸圖表。
絕緣阻抗測量：使用"現場維護"功能，可以將測量位置和測量值整合到照片中。
關於Z3210的詳細介紹：Z3210產品頁面
2000 V 太陽能發電系統中尋找接地的面板
使用免費軟體GENNECT Cross可以找出太陽能發電系統中接地的面板。
1.測量發電中串列的絕緣電阻。從確認絕緣不良的串列中找出接地的太陽能面板。
2.測量其斷路器的電壓並將數據傳送到GENNECT Cross，就可以顯示接地的太陽能板的位置。
IR5051最高可以安全且正確測量到DC2000V。
*本功能需與無線適配器Z3210、免費軟體GENNECT Cross搭配使用。
傳輸至專用免費軟體 GENNECT Cross
GENNECTCross是HIOKI測量儀器專用的免費應用程式，可進行測量結果的確認、管理、及其報告的製作。也可在終端將測試結果傳輸到測量現場的照片或工程圖面上、輸入手寫筆記等，在現場就能流暢地進行資料管理。
*需與無線適配器Z3210搭配使用。
GENNECT Cross手機/平板用的HIOKI儀器專用軟體，方便用戶記錄測量數據與遠距操控：
GENNECT Cross特設網站
將測試資料傳送到 Excel® 中(HID功能)
注意，本功能無法與藍牙連線功能同時使用。
打開Excel®，選擇想要輸入測定值的儲存格，並在呈現輸入的狀態下，按下測量儀器的MEASURE鍵，測量值就會輸入到該儲存格中。
在按住RELEASE按鍵的狀態下開啟儀器，進入序號顯示模式，再次按下RELEASE按鍵約三秒。
即可顯示HID狀態，按下0ΩADJ或COMP按鍵進行ON/OFF切換。開啟HID功能後即可與筆記型電腦配對。
*需與無線適配器Z3210搭配使用。
測量後使用USB通訊傳送數據
※本功能需要使用另售的通訊包DT4900-01。
將測量儀器內保存的測量值和記錄數據傳送到電腦。需要使用Excel 和Excel免費擴充套件Sequence Maker。
基本參數（精度保證時間1年）
※1: -20℃〜40℃（80% RH 以下）、40℃〜45℃（60% RH 以下）、 45℃〜50℃（50% RH 以下）
※2:使用鹼性乾電池時，5 kV發生、+/－端子間開放、背光燈OFF、比較器OFF、溫度參考值23℃
| 測量項目 | 絕緣電阻測量、PV絕緣電阻測量、洩漏電流測量、電壓測量、靜電容量測量(DD功能) |
|---|---|
| 端子間最大額定電壓 | AC 1000 V、DC 2000 V |
| 對地最大額定電壓 | 1000 V（CAT IV）、2000 V（CAT III） |
| 使用溫溼度範圍 | -20˚C〜50˚C ※1（未結露) |
| 保存溫溼度範圍 | -25˚C〜65˚C、80% RH以下(未結露) |
| 防塵防水性 | IP40（保護殼安裝時，端子部分除外）、IP65（C0212攜帶箱） |
| 適用規格 | EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（絕緣電阻計） |
| 電源 | 3號鹼性乾電池(LR6) ×8 |
| 連續使用時間※2 | 約5小時(Z3210未安裝)、約4小時(安裝Z3210，無線通訊時) |
| 尺寸、重量 | 195(W) × 254(H) × 89(D) mm、約1.7 kg（包含電池） |
| 附件 | 測試線L9850-01 ×1、測試線L9850-02 ×1、測試線L9850-03 ×1、鱷魚夾L9851-01×1、鱷魚夾L9851-02×1、鱷魚夾L9851-03×1、測試針L9852×1、攜帶箱C0212 ×1、3號鹼性電池 (LR6) ×8、使用說明書 ×1、使用上的注意 ×1、無線適配器Z3210（僅IR5051-90) |
