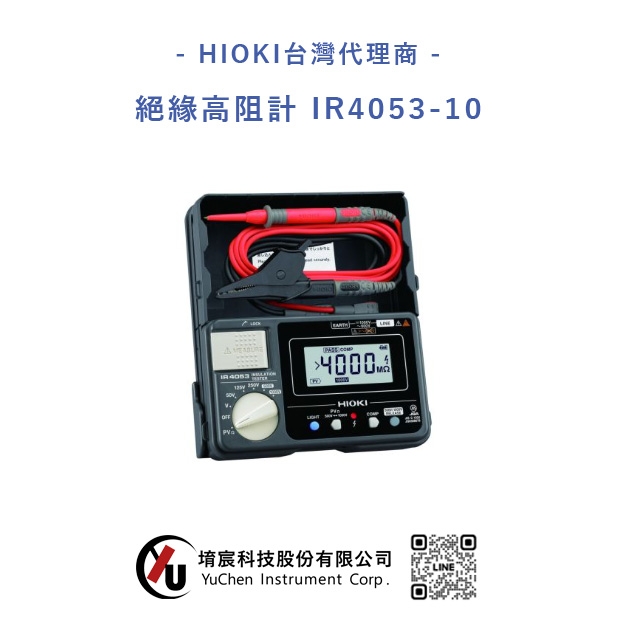

HIOKI 絕緣高阻計 IR4053-10
絕緣電阻測量5檔量程、電壓測量DC1000V，適用於1000V的PV系統的開路電壓檢查
數位高阻計系列比較圖
絕緣電阻計 產品介紹影片
絕緣電阻計IR4053搭載了「PVΩ專用功能」，對於白天發電中的太陽能發電系統，可進行安全且正確的測量。
透過此項功能，可以在不讓太陽能電池串列短路的情況下，不受太陽能電池發電的影響，來正確測量數據。
高安全性、多種輔助功能
不受發電中的太陽能板的影響來測量絕緣電阻
專門用來測量太陽能板的絕緣電阻的IR4053，可不受發電中的影響，正確測量絕緣電阻值。
過去太陽能板絕緣電阻測量之問題點
【不短路的測量方法】
雖然危險性較低，但根據迴路的狀態會受到發電中PV的影響，可能會得出與實際的絕緣電阻狀態不同的測量結果。
【短路的測量方法】
為了測量發電中PV，需要讓測量迴路短路。
此方法需要另外設置短路開關器，而且也有產生電弧的危險性。
並且，為了避免發生危險，建議在夜間進行測量。
搭載PVΩ量程的絕緣電阻計IR4053，不短路也可以正確且安全地進行測量
若採取不短路的測量方法，進行一般的絕緣電阻測量後，結果絕緣電阻值並不穩定的話，可改用PVΩ量程進行測量。
不受太陽能板的影響來正確量測。
測量數值立即顯示，加速作業速度
從測量開始只要4秒就可顯示測量值。
第一次顯示後，會以間隔1秒的速度更新數值。
快速測量可使作業速度加快。
使用比較器功能來判斷PASS/FAIL
設定基準值後，若測量數值在基準值以上判斷為PASS(良)，
基準值以下為FAIL(否)。
若判斷結果為FAIL(否)，則會以連續「嗶」聲，
以及顯示畫面亮紅燈來顯示。
因此，良否的結果可一目了然。
開關設計：讓測量更便捷
只用大拇指就可以操作。
按下開關為單次測量，扳開開關即可連續測量。
※圖片為類比式機種
透過測試線遠端操作測量的開始與停止
若使用附有開關的測試線，則可以透過測試線來操作測量的開始與停止。
並且測試線上附有照明用的小燈，在暗處也可方便作業。
堅固，抗損壞的設計
產品堅固，可承受混凝土上1m處摔落之衝擊，適用於測試現場。
HIOKI 絕緣高阻計 IR4053-10
基本參數（精度保證時間1年）
| PVΩ測量 | ||
|---|---|---|
| 額定測量電壓 | DC500V | DC1000V |
| 有效最大顯示值 | 2000 MΩ | 4000 MΩ |
| 測量範圍/精度 | 0.200～500 MΩ / ±4% rdg. 501～2000 MΩ / ±8% rdg. |
0.200～1000 MΩ / ±4% rdg. 1010～4000 MΩ / ±8% rdg. |
| 其他測量範圍/精度 | 0～0.199 MΩ / ±2% rdg. ±6 dgt. | |
絕緣電阻測量
| 額定測量電壓 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
|---|---|---|---|---|---|
| 有效最大顯示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第一有效測量範圍MΩ |
±4% rdg. 0.200～10.00 |
±4% rdg. 0.200～25.0 |
±4% rdg. 0.200～50.0 |
±4% rdg. 0.200～500 |
±4% rdg. 0.200～1000 |
| 能維持額定測量 電壓的下限電阻 |
0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 直流電壓測量 | 4.2 V (解析度0.001 V)～1000 V (解析度1 V), 4檔量程, 精度: ±1.3% rdg. ±4 dgt., (超過1000 V無法保證精度) |
||||
| 交流電壓測量 | 420 V (解析度0.1 V)/600 V (解析度1 V), 2檔量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., (超過600 V無法保證精度) |
||||
| 顯示 | 半透明FSTN液晶，背光燈 | ||||
| 回應時間 | 絕緣電阻量程1秒，PVΩ功能4秒※在我司規定的條件下 | ||||
| 功能 | 帶電警告、自動放電、交流/直流自動判斷、比較器、防摔、自動省電 | ||||
| 電源 | 3號鹼性乾電池（LR6）×4，連續使用時間：20h（在我司規定的條件下） | ||||
| 體積及重量 | 159 W × 177 H × 53 Dmm, 600 g（含電池，不含測試線） | ||||
| 附件 | 測試線L9787×1，掛繩×1，使用說明書×1，3號鹼性乾電池（LR6）×4 | ||||
