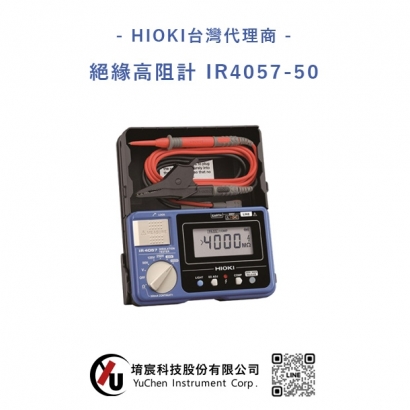

HIOKI 絕緣高阻計 IR4057-50
產品概要
高阻計IR4057-50是一台小型輕量，且具有五檔量程的絕緣高阻計。
透過測量絕緣電阻可以得知設備與系統安全與效能，定期的維護測量可以有效預防電氣相關事故。
IR4057-50可搭配無線適配器Z3210(另售)使用藍牙功能，將測量數據傳送到GENNECT Cross或電腦中。儀器貼心設計MEASURE按鍵，按下可進行單次測量，也可以直接扳開進行連續測量，提升操作流暢度。本機特色功能「一分值顯示」，在連續模式下顯示一分鐘的數值，方便進行數值比較。可搭配帶開關測試線L9788使用，能在昏暗的測試線場照亮手邊，並以燈光區分PASS/FAIL。
一體型收納箱可同時收納測試線與鱷魚夾，不擔心配件遺失。
高阻計可以廣泛應用於各種測量場合，例如：一般電氣系統測試、電動車、太陽能、馬達、變壓器，以及電子元件等等的測量或維護作業。
【輕鬆進行絕緣電阻測量】
高阻計基本操作影片
如您是第一次使用高阻計可參考左方影片進行操作。(請開啟CC字幕)
該影片介紹了如何使用高阻計來測量配電盤。
※測量前請先切斷被測物的電源，也請務必戴上絕緣手套再進行測量。
※中文字幕可開啟CC字幕觀看，影片示範型號為IR4052。
設置比較器功能讓【 PASS/ FAIL】
一目瞭然
可使用COMP按鍵設定比較器功能。當測得數值小於設定的數值就會顯示FAIL並亮紅燈和發出警示音提示。
也可以搭配另售選件的帶開關測試線L9788，測試時使用燈光指示PASS/FAIL，無須來回檢視儀器。
各量程可設定之比較器數值不同，詳情請參閱使用說明書中記載的表格。
※測量電壓時無法使用比較器功能。
MEASURE鍵輕鬆進行單次/連續測量
- 按下MEASURE鍵，即可進行單次絕緣電阻測量。
扳開MEASURE鍵時，可連續測量絕緣電阻。
帶開關測試線(另售選件)
高阻計可搭配另售選件的帶開關測試線L788，PASS/FAIL以燈光顯示，節省反覆觀看儀器的時間。
測試線帶有LED燈，也可在昏暗的測試環境中照亮被測物，以防誤觸。
使用背光燈，輕鬆讀取數值
可按下LIGHT按鍵，點亮背光燈。方便測試人員在昏暗環境中判讀數據。儀器預設背光燈點亮後兩分鐘會自動熄滅。
若要關閉自動熄滅功能請在未開啟背光燈的狀態下長按LIGHT鍵直到警示音響起，即可長亮背光燈。
堅固、耐摔的設計
IP40的防水防塵設計，不擔心因現場粉塵造成測量錯誤。
產品堅固，可承受水泥地上1m處摔落之衝擊，適用於測試現場。
200 mA接地線導通確認功能
可以進行電動車/油電混合車的連續檢查。
符合IEC 60364標準，也可進行建築電氣設備中安全導體的電阻測量。
也有專為電動車檢修所設計的高阻計IR4059：IR4059產品頁面
藍牙無線功能，讓測量更加方便(以下功能需搭配無線適配器Z3210)
使用無線適配器Z3210，進行藍牙連線
與無線適配器Z3210搭配使用時，可將測量結果傳輸到智慧型手機或平板電腦設備，
還能使用現場照片直接添加註記，快速製作測量完成報告。
關於Z3210的詳細介紹：Z3210產品頁面
傳輸至專用免費軟體 GENNECT Cross
GENNECTCross是HIOKI測量儀器專用的免費應用程式，可進行測量結果的確認、管理、及其報告的製作。也可在終端將測試結果傳輸到測量現場的照片或工程圖面上、輸入手寫筆記等，在現場就能流暢地進行資料管理。
*需與無線適配器Z3210搭配使用。
GENNECT Cross手機/平板用的HIOKI儀器專用軟體，方便用戶記錄測量數據與遠距操控:
GENNECT Cross特設網站
將測試資料傳送到 Excel® 中(HID功能)
注意，本功能無法與藍牙連線功能同時使用。
打開Excel®，選擇想要輸入測定值的儲存格，並在呈現輸入的狀態下，按下測量儀器的MEASURE鍵，測量值就會輸入到該儲存格中。
在按住RELEASE按鍵的狀態下開啟儀器，進入序號顯示模式，再次按下RELEASE按鍵約三秒。
即可顯示HID狀態，按下0ΩADJ或COMP按鍵進行ON/OFF切換。開啟HID功能後即可與筆記型電腦配對。
*需與無線適配器Z3210搭配使用。
基本參數
| 額定測量電壓 | 50V DC | 125V DC | 250V DC | 500V DC | 1000V DC |
|---|---|---|---|---|---|
| 有效最大顯示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第1有效測量範圍MΩ |
±2% rdg.±2dgt 0.200 - 10.00 |
±2% rdg.±2dgt 0.200 - 25.0 |
±2% rdg.±2dgt 0.200 - 50.0 |
±2% rdg.±2dgt 0.200 - 500 |
±2% rdg.±2dgt 0.200 - 1000 |
| 最低測量電阻值 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 過電壓保護 | 600 V AC (10s) | 660 V AC (10s) | |||
| DC 電壓 | 4.2V (解析度0.001V)~600V (解析度1V), 4檔量程， 精度: ±1.3% rdg. ±4 dgt., 輸入電阻: 100 kΩ 以上 |
|---|---|
| AC 電壓 | 420V (解析度0.1V) / 600V (解析度1V), 2檔量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., 輸入電阻: 100 kΩ以上，平均值 |
| 低電阻 | 用於檢查地線的連續性, 10 Ω (解析度0.01 Ω)~1000 Ω (解析度1 Ω), 3檔量程， 基本精度: ±3 % rdg. ±2 dgt., 測試電流200 mA 以上(6 Ω以下時) |
| 顯示 | FSTN LCD帶背光，數字刻度條 |
| 回應時間 | PASS/FAIL判斷約0.3s（基於內部測定） |
| 其他功能 | 1分鐘終止後顯示MΩ測量值，帶電回路警報，自動放電，自動DC/AC檢查，比較器，防摔，自動省電 |
| 電源 | 3號（LR6）鹼性電池 ×4，連續使用：20小時(基於內部測試) 測量次數：1000次(5sON，25sOFF迴圈，最低測量電阻值到保持額定測量電壓的絕緣測量) |
| 體積及重量 | 159 mm W ×177 mm H×53 mmD, 640 g(含電池和測試線) |
| 附件 | 連接線L4930 ×1, 鱷魚夾L4935 ×1, 測試針 L4938 ×1, 掛繩 ×1, 使用說明書×1，3號(LR6)鹼性電池×4 |
