ACUTE TS3124V 示波器

ACUTE TS3124V 示波器

• PC-based, USB3.0 介面 / 供電 (Type-A / Type-C)
• 記錄長度：128Mpts/ch
• 資料收集器：長時間記錄於電腦硬碟
• 通道：4
• 取樣率：1 GS/s
• 頻寬：200 MHz
• 數位電表：3 位
• 計頻器：5 位

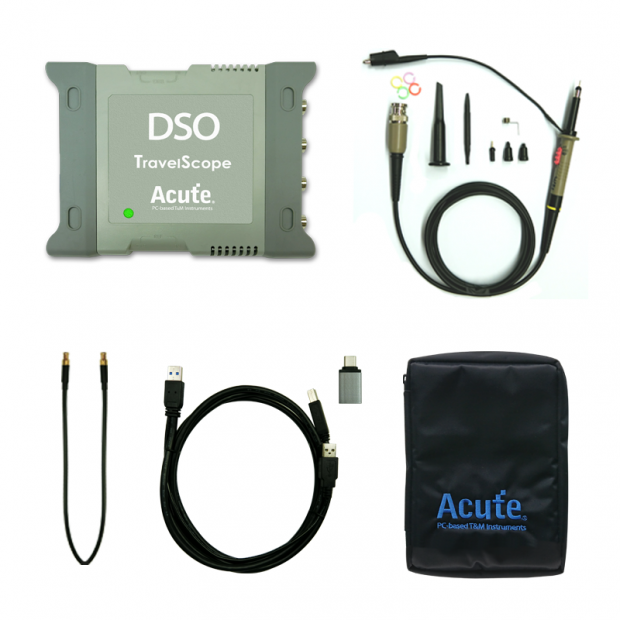

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

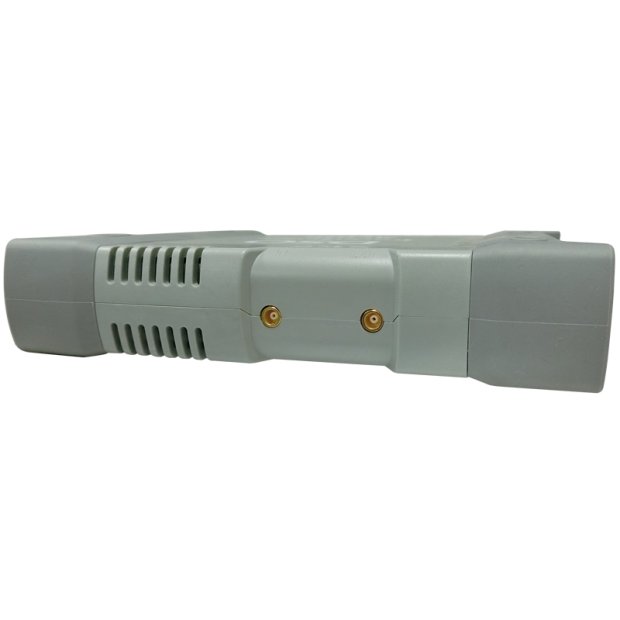

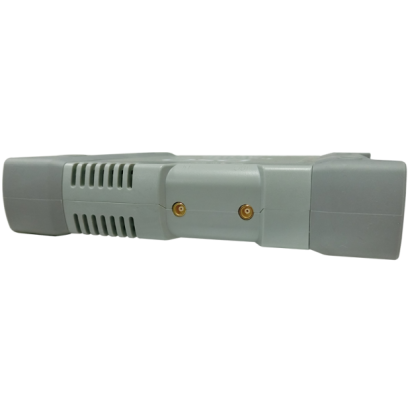

TS3124V 1.jpg
/

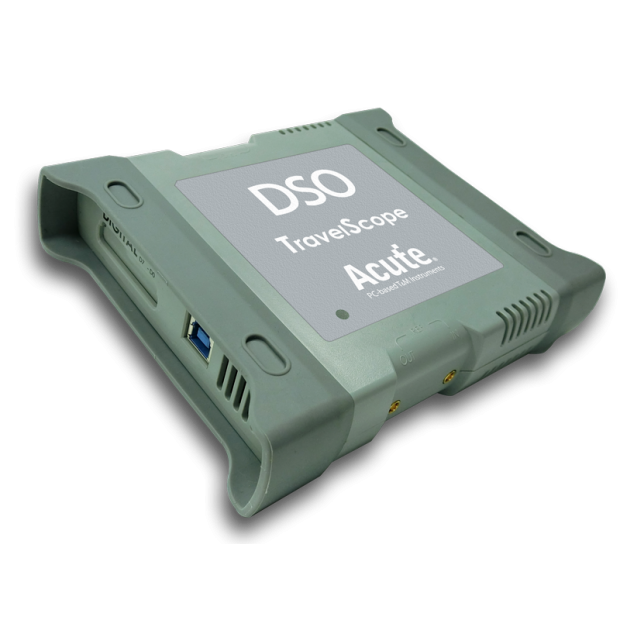

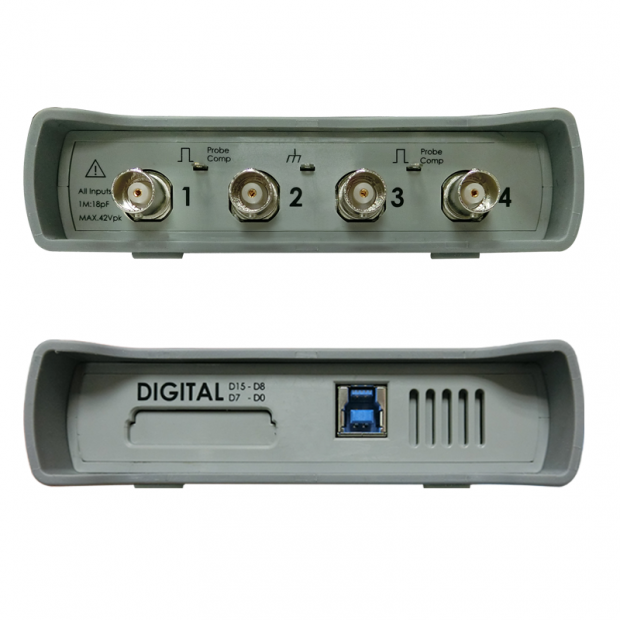

TS3124V 2.png
/
TS3124V 3.png
/
TS3124V 4.png
/
/
/
  • TS3124V 1.jpg
  • TS3124V 2.png
  • TS3124V 3.png
  • TS3124V 4.png
  • 168569545617796.png
  • 169458830121786.jpg
詳細介紹

ACUTE TS3124V 示波器

【產品介紹】

TS3000系列示波器體積輕巧，方便攜帶，適合外出現場測試使用；同時具備二次開發資源。

TS3000 系列示波器使用 USB3.0 介面供電，不僅可高速數據傳輸，還免去了繁瑣的電源連接，使您能夠輕鬆使用。TS3000 示波器有 4 個通道，1 GS/s的取樣率和200 MHz的頻寬，每個通道具有 128Mpts 的記錄長度，此外，TS3000 還提供了 3 位數位電表和 5 位計頻器，TS3000 能夠應對多種應用，同時監測和分析多個訊號。無論您處於電子測試、通訊或是嵌入式系統開發，都能提供出色且準確的訊號分析能力。

TS3124V 除了 16 bits 高解析度及示波器堆疊功能，還支援了電氣特性驗證，提供了 I2C, I2S, MIPI I3C, MIPI RFFE, MIPI SPMI, PDM, SPI, UART(RS232) 等多種 Protocol；這使得 TS3124V 成為電氣特性驗證的理想選擇。

功能特色

電氣特性驗證功能
讓您輕鬆設定各種參數，包括電壓、頻率、時序等。軟體即時呈現測試結果，包括波形和參考點，更值得一提的是，還能自動產生測試報告。

在一般設定方面，可以指定訊號來源、工作電壓以及速度等重要參數。此外，解碼設定可協助更深入的訊號解析，而電氣驗證允許電壓、時序和頻率等驗證項目進行數值範圍設定，軟體端可以根據設定內容判斷是否符合範圍，以確保電子設備的正確性和穩定性。



HTML 報告總表



軟體端測試報告

HTML 報告詳細內容



波形和參考點

匯流排解碼分析及觸發定位功能
提供 CAN/CAN-FD, I²C, LIN, MIPI I3C 1.1, ProfiBus, SPI, UART(RS232), USB1.1,… 等匯流排解碼及觸發功能，可針對上述匯流排中特定的 Command / Address / Data 內容進行定位，即時分析問題所在。




以示波器量測並解碼 I2C 波形





以示波器搭配差動探棒量測並解碼 CAN 波形 (CH1: 差動探棒，CH2: CAN H，CH3: CAN L)
※ 支援 CAN-FD, CAN2.0





多機堆疊模式功能
堆疊時，最高可以達到 4 台 16 通道 250MS/s 取樣率，或是 4 台 4 通道1GS/s 取樣率，堆疊後，每個通道也可個別獨立調整垂直偏移值。



矮波 (Runt) 觸發 - 正矮波

可設定 2 組觸發準位及正負矮波搭配寬度觸發。

矮波 (Runt) 觸發 - 負矮波

逾時 (Timeout) 觸發

可設定逾時時間範圍從 2ns 到 50s，擷取訊號停止變化時最後一段波形。

寬度 (Width) 觸發

種寬度模式及條件可供選擇，不同的取樣率下，時間寬度範圍可從 8ns~50s。

數位電表及頻率計數器功能 (Digital Voltmeter, DVM)

提供所選擇通道的電壓均方根、平均值及頻率計數功能，可以更準確的監控訊號波形。

示波器量測 1KHz，2.5Vpp 的方波
DVM量測視窗監控 1KHz，2.5Vpp 的方波


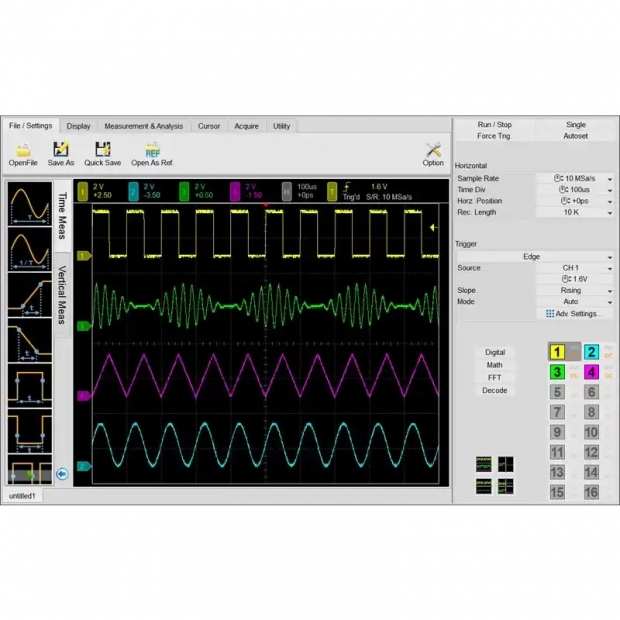

量測處理

具有自定義設置功能的 20 多種波形測量，提供垂直、時間和通道間定時測量的實時更新統計特色。
時間：頻率、週期、±工作週期、±脈波寬、上升/ 下降時間、相位差
電壓/ 電流：±過激、最大/ 小值、高/ 低值、峰對峰、振幅、均方根、平均值、中間值、週期均方根、週期平均
計數器：邊緣計數、高/ 低計數
數學運算：加, 減, 乘, 除, XY, lAl, √A, LogA, LnA, eA, ∫Adt

多視窗功能

多視窗功能提供 4 種顯示方式 (1x1、2x1、1x2、2x2)，最多可在 4 個不同的視窗中顯示 16 個通道，垂直解析度的情況下提供清晰可讀的波形。

頻譜分析 (FFT 快速傅立葉變換)

將所選擇的通道做快速傅利葉轉換。

垂直偏移 (Vertical Offset) 與 區域放大 (Zone View)

電壓刻度範圍 2mV/Div - 10V/Div，搭配每通道獨立的垂直偏移值 (Vertical Offset) 設定，可應用於 DC 電源的雜訊量測，觀測 DC 準位上面的漣波或是過激雜訊。也可使用 16Bit 高垂直解析度模式(TS3124H/V)，藉此提高電壓解析度，搭配區域放大功能可同步觀測電壓訊號和漣波訊號。






TS3124V 示波器 產品規格




類比規格

電源 USB bus-power (+5V)
靜態消耗功率 4.5W
瞬間最大消耗功率 7.7W
擷取模式 Sample, Average, Envelope[*], Peak detect[*], High resolution
8 bits 即時取樣率 [記錄長度] 1 Ch @ 1 GS/s [512 Mpts]；2 Ch @ 500 MS/s [256 Mpts]；4 Ch @ 250 MS/s [128 Mpts]
≧12 bits 即時取樣率 [記錄長度] 1 Ch @ 500 MS/s [512 Mpts]；2 Ch @ 250 MS/s [256 Mpts]；4 Ch @ 125 MS/s [64 Mpts]
≧14 bits 即時取樣率 [記錄長度] 1 Ch @ 100 MS/s [256 Mpts]；2 Ch @ 100 MS/s [128 Mpts]；4 Ch @ 100 MS/s [64 Mpts]
輸入通道 4
輸入耦合 交流/直流
輸入阻抗 1 MΩ ∥ <19 pF
過電壓保護 ± 100 V (直流+交流峰值)
Ch-Ch isolation 50dB @DC to 100MHz; 40dB @ 100MHz to 200MHz
Ch-Ch skew 100 ps between two channels with the same scale & coupling settings
頻寬 200 MHz
上升時間 1.75 ns @ 200 MHz; 3.5 ns @ 100 MHz; 7 ns @ 50 MHz
解析度 8, 12, 14, 15, 16 bits
輸入刻度 2 mV/div to 10 V/div
偏移範圍 ±150 V @ 2, 5, 10 V/div;
±15 V @ 0.2, 0.5, 1 V/div;
±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div
直流準確度 滿刻度 ±3%
頻寬限制 20 MHz, 100 MHz 或不限制
匯流排解碼/ 觸發 BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux, HID over I2C, I2C, I2S, LIN2.2, MDIO, Mini/Micro LED, MIPI I3C 1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, PMBus, ProfiBus, SENT, SMBus, SPI, SVI2, UART, USB PD 3, USB1.1

電氣特性驗證		 I2C, I2S, MIPI I3C, MIPI RFFE, MIPI SPMI, PDM, SPI, UART(RS232)
示波器堆疊 16 Ch
