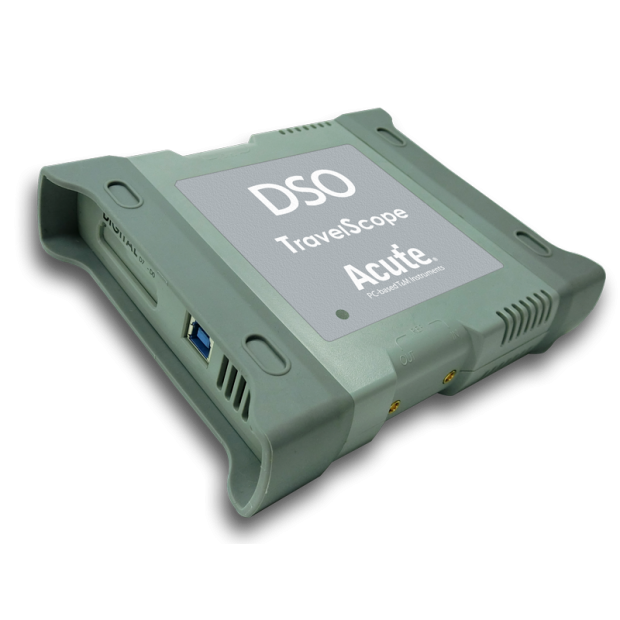

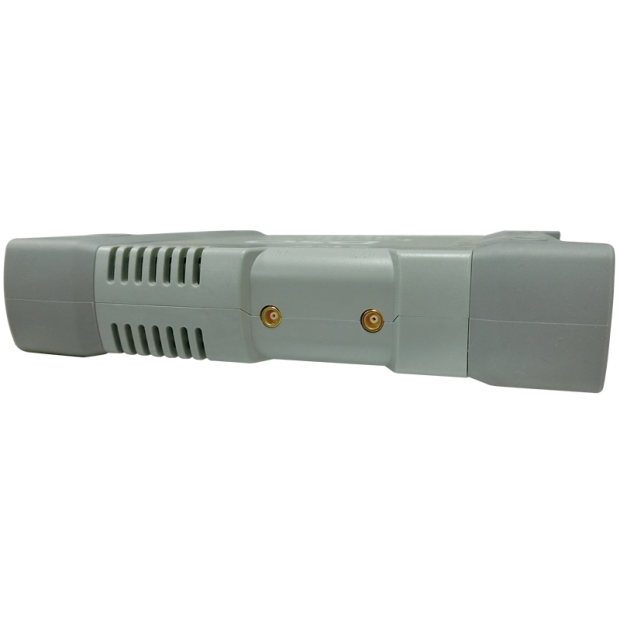

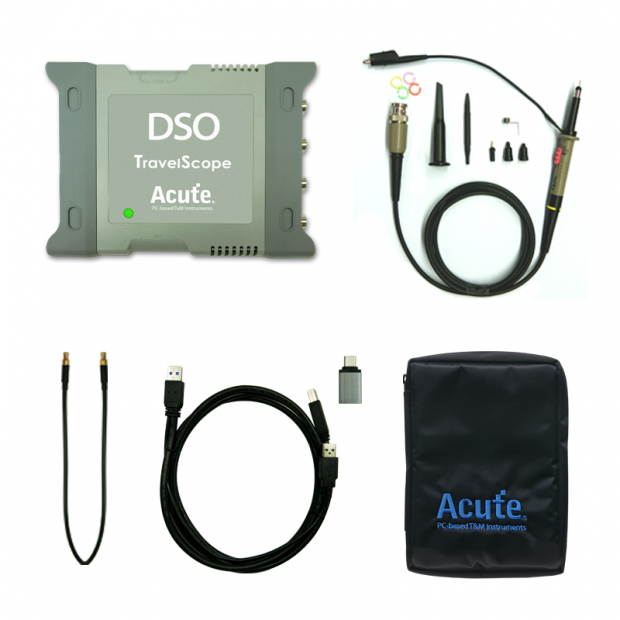

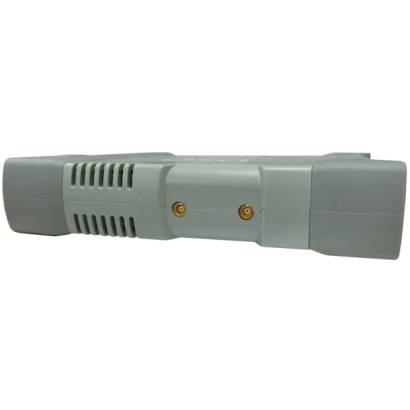

ACUTE TS3124B 示波器
【產品介紹】TS3000系列示波器體積輕巧，方便攜帶，適合外出現場測試使用；同時具備二次開發資源。
TS3000 系列示波器使用 USB3.0 介面供電，不僅可高速數據傳輸，還免去了繁瑣的電源連接，使您能夠輕鬆使用。TS3000 示波器有 4 個通道，1 GS/s的取樣率和200 MHz的頻寬，每個通道具有 128Mpts 的記錄長度，此外，TS3000 還提供了 3 位數位電表和 5 位計頻器，TS3000 能夠應對多種應用，同時監測和分析多個訊號。無論您處於電子測試、通訊或是嵌入式系統開發，都能提供出色且準確的訊號分析能力。
TS3124B 提供多種匯流排解碼分析及觸發定位功能，可針對匯流排中特定的 Command / Address / Data 內容進行定位，即時分析問題所在。
提供 CAN/CAN-FD, I²C, LIN, MIPI I3C 1.1, ProfiBus, SPI, UART(RS232), USB1.1,… 等匯流排解碼及觸發功能，可針對上述匯流排中特定的 Command / Address / Data 內容進行定位，即時分析問題所在。

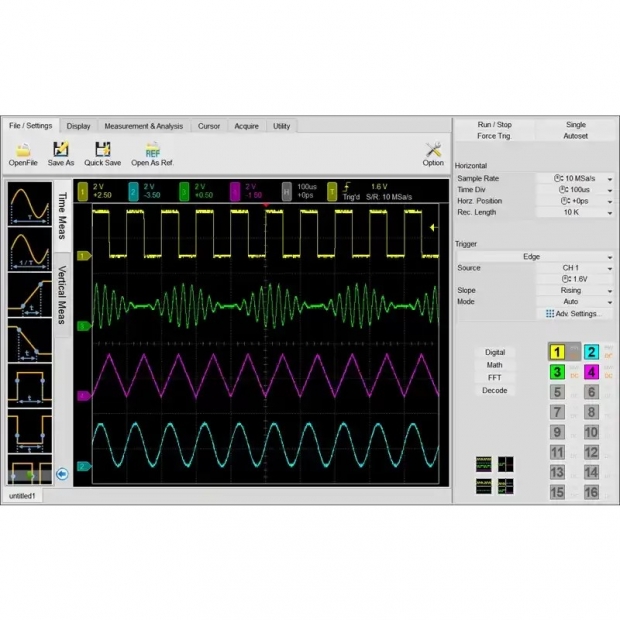

示波器量測 1KHz，2.5Vpp 的方波
以示波器搭配差動探棒量測並解碼 CAN 波形 (CH1: 差動探棒，CH2: CAN H，CH3: CAN L)※ 支援 CAN-FD, CAN2.0
矮波 (Runt) 觸發 - 正矮波
可設定 2 組觸發準位及正負矮波搭配寬度觸發。
矮波 (Runt) 觸發 - 負矮波
逾時 (Timeout) 觸發
可設定逾時時間範圍從 2ns 到 50s，擷取訊號停止變化時最後一段波形。
寬度 (Width) 觸發
多種寬度模式及條件可供選擇，不同的取樣率下，時間寬度範圍可從 8ns~50s。
多視窗功能
多視窗功能提供 4 種顯示方式 (1x1、2x1、1x2、2x2)，最多可在 4 個不同的視窗中顯示 16 個通道，垂直解析度的情況下提供清晰可讀的波形。
頻譜分析 (FFT 快速傅立葉變換)
將所選擇的通道做快速傅利葉轉換。
垂直偏移 (Vertical Offset) 與 區域放大 (Zone View)
電壓刻度範圍 2mV/Div - 10V/Div，搭配每通道獨立的垂直偏移值 (Vertical Offset) 設定，可應用於 DC 電源的雜訊量測，觀測 DC 準位上面的漣波或是過激雜訊。也可使用 16Bit 高垂直解析度模式(TS3124H/V)，藉此提高電壓解析度，搭配區域放大功能可同步觀測電壓訊號和漣波訊號。
數位電表及頻率計數器功能 (Digital Voltmeter, DVM)
提供所選擇通道的電壓均方根、平均值及頻率計數功能，可以更準確的監控訊號波形。
示波器量測 1KHz，2.5Vpp 的方波
DVM量測視窗監控 1KHz，2.5Vpp 的方波量測處理
時間：頻率、週期、±工作週期、±脈波寬、上升/ 下降時間、相位差
電壓/ 電流：±過激、最大/ 小值、高/ 低值、峰對峰、振幅、均方根、平均值、中間值、週期均方根、週期平均
計數器：邊緣計數、高/ 低計數
數學運算：加, 減, 乘, 除, XY, lAl, √A, LogA, LnA, eA, ∫Adt
TS3124B 示波器 產品規格
類比規格
| 電源 | USB bus-power (+5V) |
| 靜態消耗功率 | 4.5W |
| 瞬間最大消耗功率 | 7.7W |
| 擷取模式 | Sample, Average, Envelope[*], Peak detect[*], High resolution |
| 8 bits 即時取樣率 [記錄長度] | 1 Ch @ 1 GS/s [512 Mpts]；2 Ch @ 500 MS/s [256 Mpts]；4 Ch @ 250 MS/s [128 Mpts] |
| ≧12 bits 即時取樣率 [記錄長度] | N/A |
| ≧14 bits 即時取樣率 [記錄長度] | N/A |

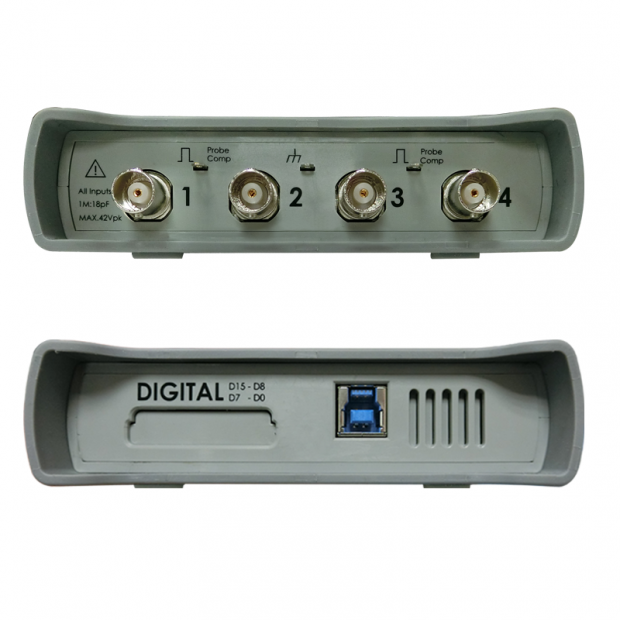

| 輸入通道 | 4 |
| 輸入耦合 | 交流/直流 |
| 輸入阻抗 | 1 MΩ ∥ <19 pF |
| 過電壓保護 | ± 100 V (直流+交流峰值) |
| Ch-Ch isolation | 50dB @DC to 100MHz; 40dB @ 100MHz to 200MHz |
| Ch-Ch skew | 100 ps between two channels with the same scale & coupling settings |
| 頻寬 | 200 MHz |
| 上升時間 | 1.75 ns @ 200 MHz; 3.5 ns @ 100 MHz; 7 ns @ 50 MHz |
| 解析度 | 8 bits |
| 輸入刻度 | 2 mV/div to 10 V/div |
| 偏移範圍 | ±150 V @ 2, 5, 10 V/div; ±15 V @ 0.2, 0.5, 1 V/div; ±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div |
| 直流準確度 | 滿刻度 ±3% |
| 頻寬限制 | 20 MHz, 100 MHz 或不限制 |
| 匯流排解碼/ 觸發 | BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux, HID over I2C, I2C, I2S, LIN2.2, MDIO, Mini/Micro LED, MIPI I3C 1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, PMBus, ProfiBus, SENT, SMBus, SPI, SVI2, UART, USB PD 3, USB1.1 |
| 電氣特性驗證 | N/A |
| 示波器堆疊 | N/A |
