DDA8010氮化鎵GaN元件動態參數分析儀

DDA8010氮化鎵GaN元件動態參數分析儀

堉宸科技提供的元件動態參數分析儀有效解決在元件操作(switching)狀態下執行氮化鎵(GaN)動態參數分析的困難

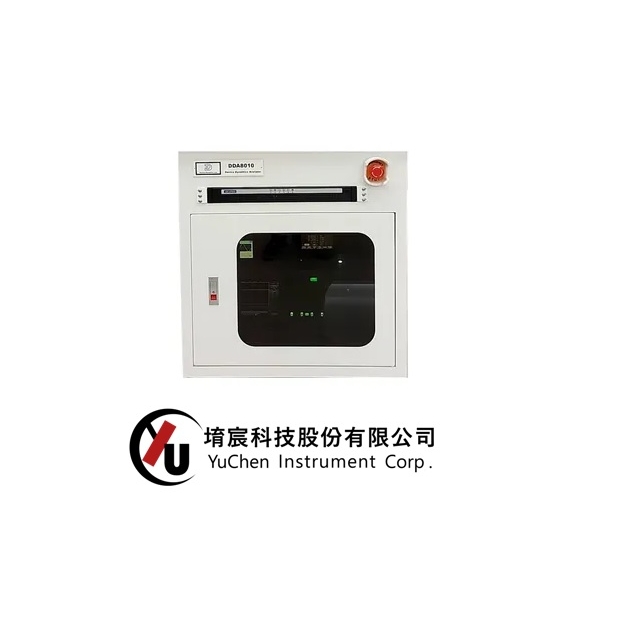

  • DDA8010-GaN-Device-Dynamics-Analyzer

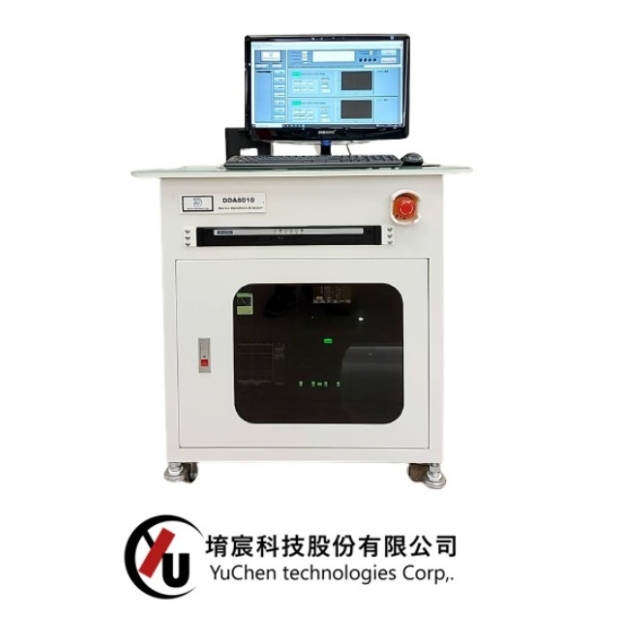

  • DDA8010-removebg-preview-YUCHEN.jpg
詳細介紹

氮化鎵GaN元件動態參數分析儀

   功率半導體/寬能隙半導體材料氮化鎵(GaN)支持大電壓和高切換速度,面對高壓、高流的測試要求,我們獨家研發販售「元件動態參數分析儀(Device Dynamics Analyzer)」,有別於市面上只能量測靜態特性或無法在元件操作狀態下執行動態分析的功率半導體參數分析儀、功率元件分析儀,我們的元件動態參數分析儀能有效解決在元件操作(switching)狀態下執行氮化鎵(GaN)動態參數分析的困難。

GaN量測困難-GaN動態測試解決方案

■ 可以在hard-switching 或 soft-switching下執行動態量測
■ Dynamic Rdson(HSW, ZVS), Dynamic Rsdon(ZVS), Dynamic Vth, Dynamic Vsd, Dynamic HTOL (SALT)…
■ 提供On-Vg : -12-12V連續變化,可隨著不同DUT Gate Rating做適當調整
■ 提供10kHz~500kHz 可調操作頻率
■ 提供10%~90% 可調操作Duty
■ Pulse I-V 脈衝寬度可達到1us
■ 高低溫測試功能 (25C~175C)

元件動態參數分析儀擁有三項專利:

在hard-switching 或 soft-switching下執行動態分析

在hard-switching 或 soft-switching下執行動態分析



操作電壓-12~12V

Gate 操作電壓-12~12V連續變化,可以隨著不同DUT Gate Rating做適當調整



hard-switching-soft-switching

在hard-switching 或 soft-switching下執行動態Vth分析



我們提供的氮化鎵 (GaN) 元件動態參數分析系統規格如下,脈衝寬度可達到1us:

◆    Switching On-Vg : -12V~12V for device benchmark
◆    Switching Voltage : <800V
◆    Switching Current : <10A
◆    Switching Frequency : <500kHZ
◆    Switching Duty : 10%~90%
◆    Temperature : 25C~175C
◆    Characterization Items : Dynamic Rdson(HSW, ZVS), Dynamic Rsdon(ZVS), Dynamic Vth, Dynamic Vsd, Dynamic HTOL (SALT), Pulse I-V…
