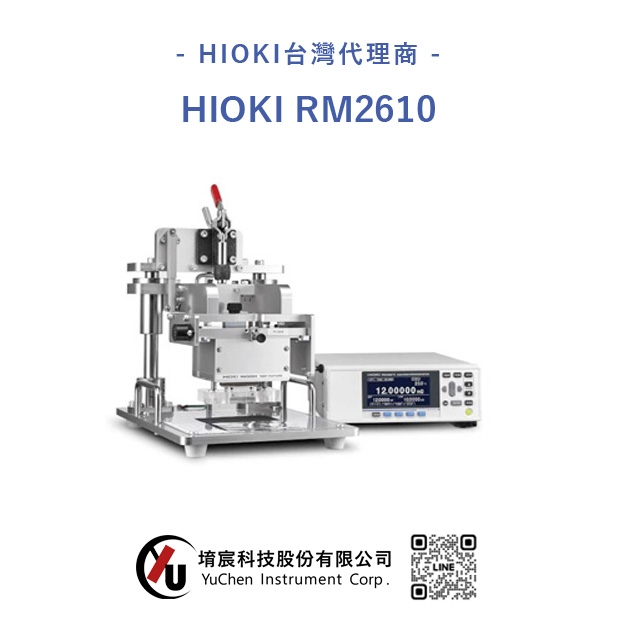

HIOKI RM2610 電極電阻測試系統
將鋰電池（LIB）電極片的敷料層電阻和介面電阻數值化
電極電阻測量系統RM2610 - 從設置到測試
HIOKIRM2610將鋰離子電池（LIB）的正極和負極的電阻分離為複合層電阻和介面電阻（集電器與敷料層之間的接觸電阻），並對結果進行量化，以便進一步分析。本影片介紹了如何設定和開始測量。
電極電阻測量系統RM2610 - 如何進行定期維護
介紹驗證探棒，高阻計和DUT之間連續性的程序，以及探棒之間的絕緣。由於測試夾具不必從系統中移除，而是簡單地旋轉以使探棒朝前，因此清潔和檢查探棒非常容易。
使用維護保養工具RM9006進行電極清潔
電極電阻測量系統RM2610的電極探棒須經常保持乾淨狀態。如何使用維護保養工具RM9006進行電極的清潔，請參考右方影片。
電極電阻計算軟體RM2612功能介紹｜1-4
電極電阻測量系統RM2610的PC軟體功能，可針對電極片的材料（活物質、導電助劑等）、組成、塗佈條件等的變化，將敷料層電阻、敷料層與集電器間的介面電阻（接觸電阻）數值化。
影片內容：
1：連接USB
2：敷料層電阻率單位的選擇及變更
3：在開啟接觸確認功能下的測量
4：使用最近一次電位數據進行再計算
電極電阻計算軟體RM2612功能介紹｜5-7
5：計算結果及各種數據的檔案輸出
6：使用「電位測定」、「分析演算」模式
7：測量條件的儲存及載入
電極電阻計算軟體RM2612功能介紹｜8-10
8：當計算結果呈現負值時
9：如何節省時間並最大限度地提高效率
10：即使發生接觸ERROR也想進行計算時
電極電阻計算軟體RM2612的自動版本更新
11：軟體的自動版本更新
HIOKI RM2610 產品規格
基本參數(RM2611電極電阻計必須定期進行校正。校正相關的詢問請與我司洽詢)
| 測量對象 | 鋰電池的正極片和負極片 |
|---|---|
| 測量專案 | 敷料層體積電阻率[Ωcm] 敷料層和集電器之間的介面電阻（接觸電阻）[Ωcm^2] |
| 運算方法 | 基於有限體積法的電位分佈反向推導 |
| 運算所需資訊 | ● 敷料層厚度[μm] ( 單面) ● 集流體厚度[μm] ● 集流體體積電阻率[Ωcm] |
| 測量時間 | 標準條件：75 s ( 接觸檢查+電位分佈測量+運算) |
| 測量電流 | 1 μA (最小)〜10 mA (最大) |
| 探頭數量 | 46根 |
| 推薦PC配置 | CPU ：英特爾®Core™ i7, 2.4 GHz, 4 線程以上 記憶體 ：推薦8 GB 以上( 需要空閒記憶體4 GB ) OS ：Windows7(64bit)，8(64bit)，10(64bit) |
| 溫度測量功能 | 測量測試治具周邊的溫度 |
| 附件 | 溫度感測器Z2001×1，USB連接線×1，USB許可證密匙×1，探針檢查板×1，電源線×1，使用說明書×1 |
