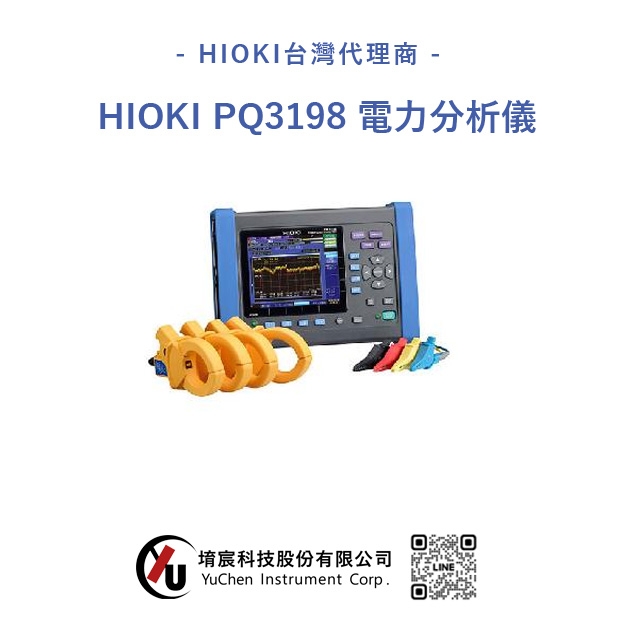

HIOKI PQ3198 電力分析儀（電力品質分析儀）
PQ3198 可連續進行高精度的測量，瞬間過電壓峰值最大6000V，可測量最高700kHz
比以往更輕鬆，更可靠地維護和管理電源以及分析問題
電力在當今社會中至關重要，因此必須進行日常維護和管理，以確保不會發生問題。例如因設備故障或劇增的電力需求等原因導致電源故障，需要迅速找到原因並解決問題。
電力品質分析儀 PQ3198和PQ3100為需要分析功率特性的現場人員提供強大的支援，除具備準確捕捉各種電源異常的測量能力，且擁有優秀的操作性，從接線到記錄，簡單順暢，幫助用戶準確的進行電源分析。
分析設備電源問題
捕獲整個電源異常情況，包括瞬時中斷，電壓下降和頻率波動，同時記錄趨勢以幫助調查意外的設備故障和突然停止的原因。
用於電力系統的電能品質記錄
可記錄波動劇烈的可再生能源或 EV 充電樁與電力系統連接時的電壓、電流、功率、諧波、閃變等。
另外，可使用隨附的軟體 PQ ONE 輕鬆地進行分析。
測量AC / DC電源
使用AC / DC自動調零電流感測器可以長時間準確地測量DC電流。
由於感測器由儀器供電，因此無需設置單獨的電源。
透過簡單的設置可靠地捕獲電源異常
PQ3198和PQ3100可以一次測量所有參數，包括功率，諧波和異常波形、瞬態電壓、電壓驟升（電壓上升）、電壓下陷（電壓下降）、停電、頻率波動、衝擊電流、諧波、高次諧波、不平衡。
同時記錄事件波形和趨勢圖
<事件波形>
發生事件時，儀器記錄瞬時波形0.2秒。
所有的事件項目可設為並列觸發。
記錄下來的資料在測量期間也可在介面上進行確認。
同時記錄事件波形和趨勢圖
<30秒 事件波動趨勢數據>
當發生電壓驟升，驟降或衝擊電流時，PQ3198 / PQ3100可以同時記錄1/2 RMS值波動30秒。
國際標準IEC 61000-4-30 Ed。2 Class A
PQ3198符合IEC 61000-4-30 Ed。2 Class A。可進行無間隙的連續運算、驟升/下陷/停電等事件檢測、GPS(選件)時間同步等標準要求的測量。
Class A 是什麼？
IEC 61000-4-30國際標準的一部分，Class A 定義了電能質量參數，準確性和標準合規性，以便於比較和討論來自不同儀器的測量結果。
如您有相關規認證書的需求
可以由此下載:電源品質分析 Class A的適用證明書
高電壓・寬頻帶
可測量最大 6000V、最小 0.5μs(2 MS/s) 寬度的瞬態電壓。
而且，可以測量 2 kHz ～ 80 kHz 的高次諧波成分。
由於逆變器設備的普及，在這個頻帶的故障或與故障原因相關的情形越來越多。
雙迴路測量
由於PQ3198的第四個電壓通道與其前三個電壓通道絕緣，因此該儀器可以測量兩個獨立電路的功率和效率。
應用案例
● 同時測量/觀察 EV 快速充電樁的一次側(AC)和二次側(DC)
● 同時測量/觀察太陽能發電系統的一次側(DC)和二次側(AC)
● 同時測量 DC-AC(三相)逆變器的一次側(DC)和二次側(AC)
● 同時測量 UPS 的一次側和二次側
● 同時測量電源(AC)和控制(DC)的双系統
● 同時測量三相線路和接地線
● 同時測量用於接地故障檢測的中性線
確認 EV 汽車快速充電樁的電能品質
由於PQ3198的第四個電壓通道與其前三個電壓通道絕緣，因此該儀器可以測量兩個獨立電路的功率和效率。
例如，您可以驗證EV快速充電器的輸入（AC）和輸出（DC）的質量，同時測量輸入和輸出之間的功率和效率。
簡單的變頻器測量
可以測量基波頻率 40～70 Hz、載波頻率～20 kHz 的變頻器次級端。
如果是 DC-三相逆變器，還可以測量效率。
*如需更高精度的變頻器測量， 推薦您使用我司的功率分析儀 PW6001 或 PW3390。
無需外部電源
可以從主機直接進行供電，無需 AC/DC 感測器以及柔性電流感測器用的 AC 適配器
400 Hz線路測量
除了50/60 Hz，PQ3198還可測量400 Hz的線路頻率。
寬量程，支持廣泛用途
可應用於從 CT 次級端到大電流配線等廣泛用途。CT7136 可選 5 A/ 50 A/500 A 三檔量程※，柔性電流感測器可選 50 A/ 500 A/ 5000A 三檔量程。
有效測量範圍為量程的 120%，因此使用柔性電流感測器時最大可測量 6000A。
清晰易懂的資料顯示
在測量期間可一鍵切換介面，顯示所有的測量參數，順暢的進行情況確認。
※圖片示例為 PQ3100
感測器自動識別功能，避免誤測量
連接電流感測器後，只需按下檢測鍵，即可自動識別感測器的類型和最大電流量程。
簡單的設置功能可簡化記錄參數的配置
只需選擇適合您應用的預設，儀器就會自動配置記錄參數。
GPS時間同步
使用 GPS 選件 PW9005 可以以 UTC 標準時間作為標準，調整設備內部時間、去除設備造成的時間差。
即使使用多個設備進行測量，也能確保分析現象的同步性。
使用HIOKI的「PQ ONE 電能品質分析軟體」分析數據並生成報告
將來自不同測量位置，時間和日期的數據分組到文件夾中，然後一起查看。
<快速報告功能>
可匯總多個資料的趨勢圖並輸出報告。
可應用於重複記錄時的不同日期比較、多個地點的資料比較等。
<分析資料一覽顯示>
詳細顯示事件統計、事件清單、事件圖形等測量資料。
可選擇需要的專案進行報告輸出。
事件列表
將事件的發生情況按照日期或者時間分別進行列表顯示。
可以簡單的找出在一定時間帶或期間內所發生的電源異常。
事件統計
可按日期、時間對發生情況進行統計顯示。
易於發現特定的時間帶或一周之中所發生的異常。
另外，還可以進行美國的電能品質管制標準所用的 ITIC (CBEMA) 曲線分析。
EN 50160判斷功能
透過分析數據並根據趨勢間隔期間的電壓波動生成判斷，從而評估數據是否符合EN 50160標準。
您還可以自定義判斷標準和參數。
PC應用軟體
*計劃提供PQ3198的未來更新以提供兼容性。
即時同時監視所有數據
使用LAN電纜將測量儀器連接到PC *
軟體自動識別連接LAN的測量儀器
即時將獲取的數據顯示為圖形
以軟體管理和保存結果
列出MAX，MIN和AVG值（顯示時間）
*最多可操作15個單元。如果連接數超過15，請與最近的Hioki經銷商聯繫。
PQ 3198 顯示模組產品規格
基本參數
| 測量線數 | 除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流） |
|---|---|
| 電壓量程 | ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV |
| 電流量程 | AC500.00mA~5.0000kA（測量範圍根據使用的感測器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定） |
| 基本精度 | 電壓：±0.1% rdg. 電流：±0.2% rdg. ±0.1% f.s. + 電流感測器精度 有功功率：±0.2% rdg. ±0.1% f.s. +電流感測器精度 |
| 測量功能 | 1,瞬間過電壓：2MHz採樣率 2,頻率1個波形：從1個波形開始運算 200kHz採樣率 3,電壓1/2有效值、電流1/2有效值：每錯開半個波形的1個波形運算 4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5,衝擊電壓：電壓1/2有效值時檢測 6,電壓波形比較：自動生成並比較判斷區域 7,瞬間閃變值：符合IEC61000-4-15 8,頻率：從10個波形、12個波形開始運行 40~70Hz 9,頻率10秒間：從10秒間的波形開始運算 40~70Hz 10,電壓波形峰值、電流波形峰值 11,電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、功率因數、位移功率因數、電壓不平衡度、電流不平衡度 12,高次諧波（電壓/電流）：2k~80kHz頻帶 13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14,諧波電壓電流相位差：第1次~第50次 15,綜合諧波畸變率（電壓/電流） 16,間諧波（電壓/電流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10閃變，IEC閃變（短/長） |
| 最長記錄時間 | 反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件） 反復功能OFF時：35天，最多記錄時間數：1000件 |
| 介面 | SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP伺服器功能），USB2.0 |
| 顯示 | 6.5英寸TFT彩色LCD（640×480點） |
| 電源 | AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分） |
| 體積和重量 | 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003） |
| 附件 | SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連接線×1，說明書×1，測量指南×1 |
